Slovensky | 2372 610 A15 113 30.7.09

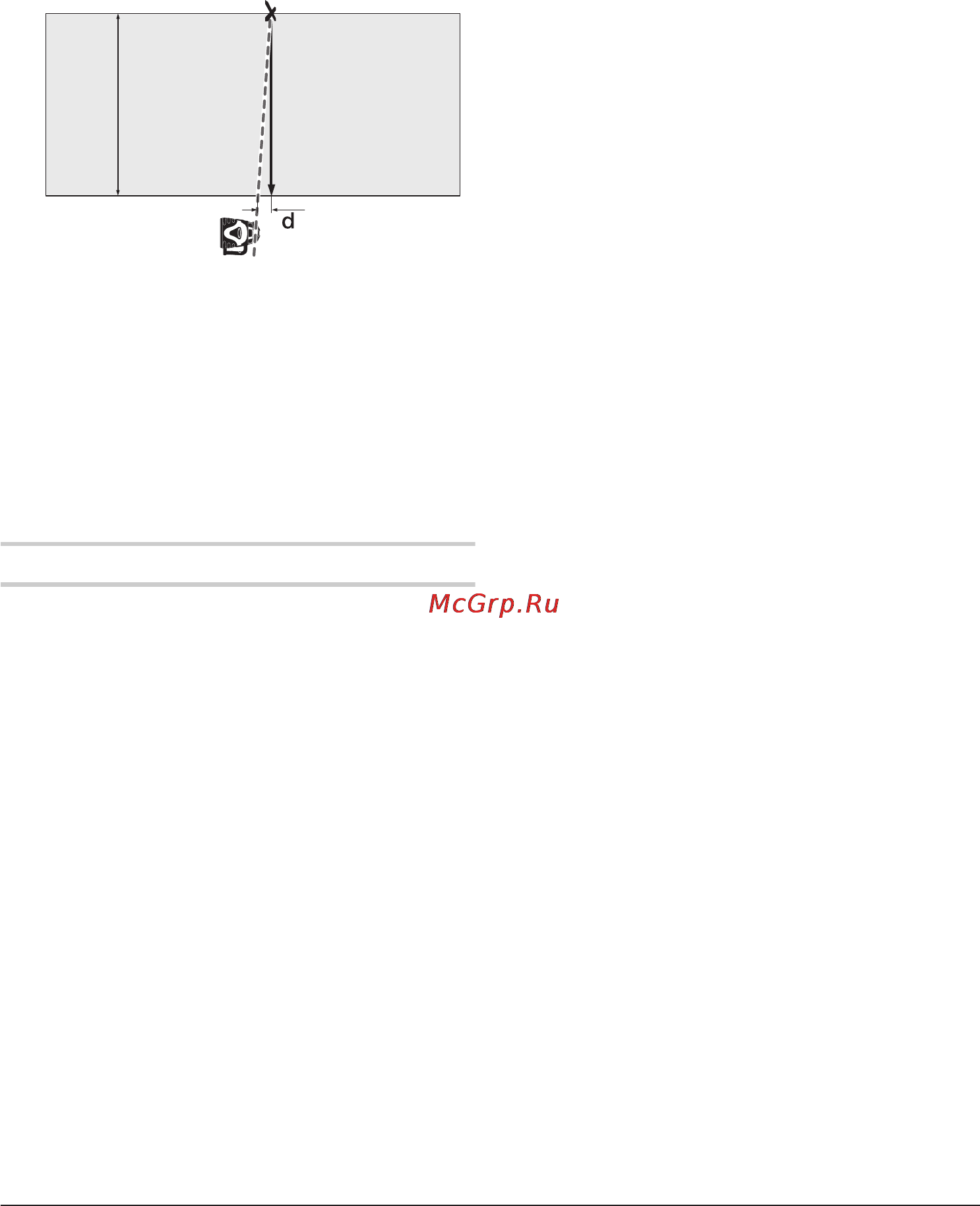

Kontrola presnosti nivelácie pri vertikálnej
polohe (ALHV/ALHV-G)
Na kontrolu budete potrebova vonú meraciu
trasu na pevnom podklade pred nejakou 10 m
vysokou stenou. Upevnite na tú stenu nejakú
olovnicu.
Namontujte merací prístroj vo vertikálnej polohe
na statív, alebo ho postavte na pevný a rovný
podklad. Zapnite merací prístroj a nechajte ho,
aby sa naniveloval.
Potom merací prístroj vyrovnajte
nastavte tak,
aby laserový lúč pretínal šnúru olovnice na
hornom konci presne v strede. Rozdiel d medzi
laserovým lúčom a šnúrou olovnice na dolnom
konci šnúry dáva odchýlku meracieho prístroja
od zvislice.
Pri 10 m vysokej meracej trase má maximálna
prípustná odchýlka hodnotu:
10 m x
± 0,1 mm/m = ± 1mm.
Rozdiel d smie by teda potom maximálne 1 mm.
Pokyny na používanie
f Na označovanie používajte vždy iba stred
laserového bodu. Vekos laserového bodu sa
vzdialenosou mení.
Okuliare na zviditenenie laserového lúča
(Príslušenstvo)
Laserové okuliare na zviditenenie laserového lúča
filtrujú svetlo okolia. Vaka tomu sa stáva svetlo
lasera pre oko svetlejším.
f Nepoužívajte laserové okuliare ako ochran-
né okuliare. Laserové okuliare slúžia na lepšie
zviditelnenie laserového lúča, pred laserovým
žiarením však nechránia.
f Nepoužívajte laserové okuliare ako slnečné
okuliare alebo ako ochranné okuliare v cest-
nej doprave. Laserové okuliare neposkytujú
úplnú ochranu pred ultrafialovým žiarením a
znižujú vnímanie farieb.
Práca s laserovým prijímačom (Príslušenstvo)
(pozri obrázok A)
Za nepriaznivých svetelných podmienok (svetlé
okolie, priame slnečné žiarenie a pod.) a pri práci
na väčšie vzdialenosti používajte na lepšiu
identifikáciu laserového lúča laserový prijímač 33.
ALHV/ALHV-G: Zvote pri práci s laserovým
prijímačom rotačnú prevádzku s maximálnou
rýchlosou rotácie laserového lúča.
Ak budete pracova s laserovým prijímačom,
prečítajte si príslušný Návod na používanie
prijímača.
Práca s diakovým ovládaním (Príslušenstvo)
(ALHV/ALHV-G)
Pri stlačení obslužných tlačidiel sa dá merací
prístroj vyradi z nivelácie, takže rotácia sa na
krátky čas zastaví. Použitím diakového ovládania
36 sa môžeme tomuto efektu vyhnú.
Prijímacie šošovky 22 pre diakové ovládanie sa
nachádzajú na štyroch stranách veda rotačnej
hlavy.
K práci s diakovým ovládaním 36 pozri Diakové
ovládanie, strana 240.
Práca so statívom (Príslušenstvo)
Tento merací prístroj je vybavený 5/8" statívovým
uchytením 15 jedným pre horizontálnu prevádzku a
jedným pre vertikálnu prevádzku. Umiestnite
merací prístroj statívovým uchytením 15 závit
statívu a aretačnou skrutkou statívu ho napevno
priskrutkujte na statív.
Ešte predtým, ako zapnete merací prístroj, statív
zhruba vyrovnajte.
Práca s nástenným držiakom a nastavovacím
mechanizmom (Príslušenstvo)
(pozri obrázok B)
Merací prístroj môžete namontova aj na nástenný
držiak s nastavovacím mechanizmom 35.
Naskrutkujte na tento účel skrutku nástenného
držiaka so závitom 5/8" do jedného z dvoch
statívových uchytení 15 na meracom prístroji.
Montáž na stenu sa odporúča využíva pri takých
prácach, ktoré sa musia vykonáva vyššie, ako je
výška výahu statívu, alebo pri prácach na
nestabilnom podklade a bez statívu. Upevnite na
tento účel nástenný držiak 35 s namontovaným
meracím prístrojom poda možnosti zvislo na stenu.
Montáž na statív: Nástenný držiak 35 môžete
pomocou statívového uchytenia na zadnej strane
takisto naskrutkova aj na statív. Toto upevnenie
odporúčame používa pri takých prácach, pri ktorých
sa má nastavi rovina rotácie k nejakej vzažnej línii.
Pomocou nastavovacieho mechanizmu môžete
namontovaný merací prístroj posúva zvisle (pri
montáži na stene) alebo vodorovne (pri montáži na
statív) v rozsahu približne 15 cm.
10 m
