370 | Eesti 2 610 A15 113 30.7.09
Ooterežiim koos mõõterežiimi
salvestamisega (ALHV/ALHVG)
Kaugjuhtimispuldi 36 abil saab mõõteseadet
lülitada kuni 2 tunniks ooterežiimile.
Mõõteseadmel seadistatud töörežiim jääb
samaks. Kui hoiatussignaali funktsioon on sisse
lülitatud, teostatakse mõõteseadme üle
järelevalvet ka ooterežiimi ajal.
Kasutusviisid
X ja Ytelje kulg
X ja Ytelg on kantud korpusele pöörleva pea
kohale. Joondamisabi 14 kergendab
mõõteseadme väljarihtmist Yteljel.
Pöördliikumisrežiim (ALH)
Mõõteseade töötab ükses kindla
pöörlemiskiirusega pöördliikumisrežiimil, mis
sobib ka laserkiire vastuvõtja kasutamiseks.

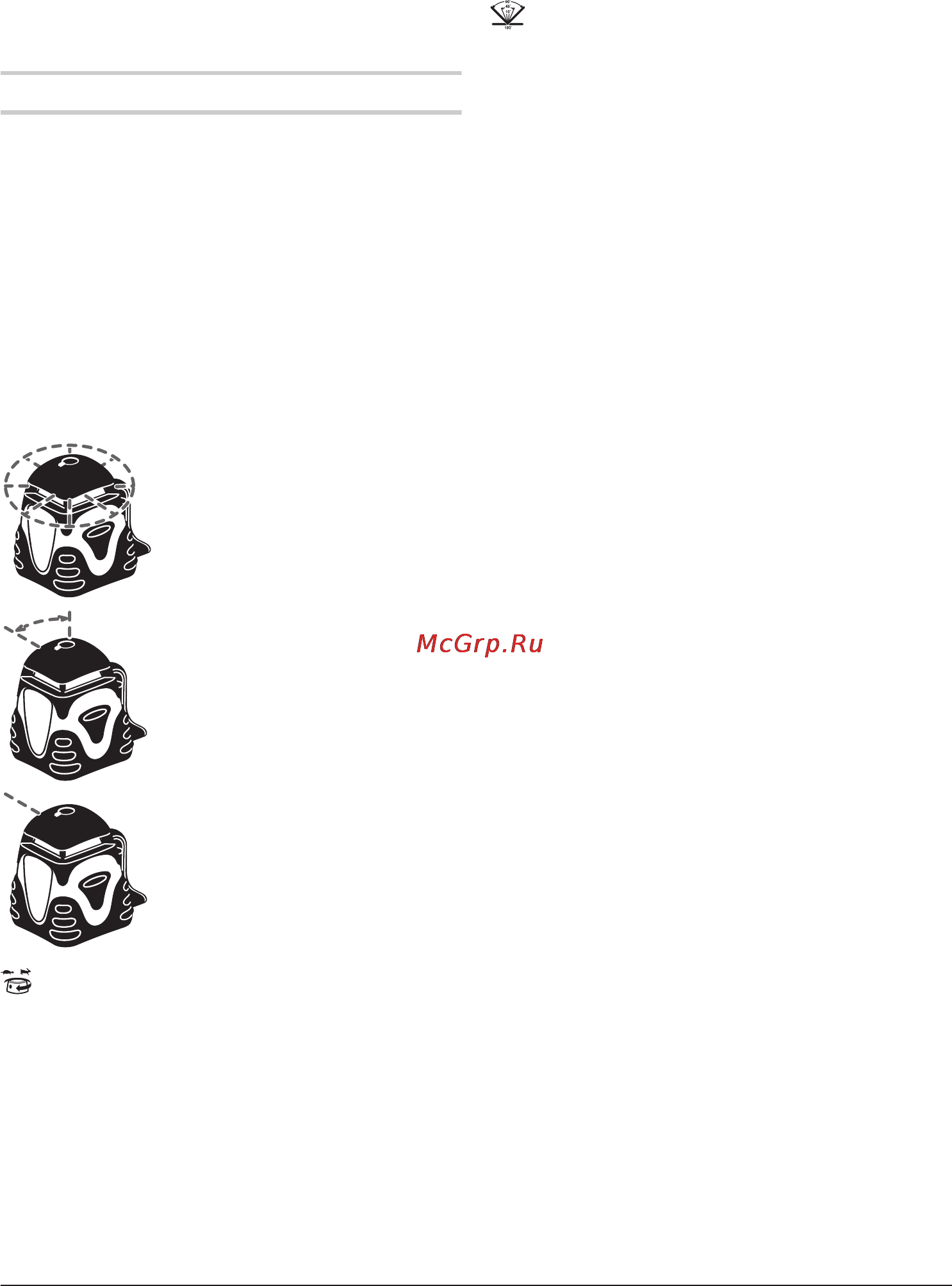

Ülevaade (ALHV/ALHVG)
Kõik kolm töörežiimi on võimalikud horisontaal ja
vertikaalasendis.
Pöördliikumisrežiim
Pöördliikumisrežiim on eriti
otstarbekas laserkiire vastuvõtja
kasutamisel. Võite valida erine
vate pöörlemiskiiruste vahel.
Joonliikumisrežiim
Selles töörežiimis liigub muutuv
laserkiir piiratud avanemisnur
gas. Tänu sellele on laserkiire
nähtavus võrreldes pöördliiku
misega suurem. Valida saab eri
nevate avanemisnurkade vahel.
Punktrežiim
Selles töörežiimis on muutuv
laserkiir kõige paremini nähtav.
Võimalik on näiteks kõrgus
punktide lihtne ülekandmine või
rihtjoonte kontrollimine.
Pöördliikumisrežiim, punktrežiim
(600/300/150 min
1
, 0 min
1
)
(ALHV/ALHVG)
Pöördliikumisrežiimile lülitumiseks vajutage
pöördliikumise nupule 28. Pöördliikumisrežiim
käivitub viimati seatud või suurima
pöörlemiskiirusega.
Pöörlemiskiiruse muutmiseks vajutage uuesti
pöördliikumise nupule 28. Pöörlemiskiirus
väheneb igal nupulevajutamisel. Pärast väikseimat
pöörlemiskiirust lülitub mõõteseade punktrežiimile.
Uus vajutamine nupule 28 lülitab seadme tagasi
suurima pöörlemiskiirusega pöördliikumisrežiimile.
Laserkiire vastuvõtjaga töötades tuleb valida
suurim pöörlemiskiirus. Ilma laserkiire vastuvõt
jata töötades vähendage laserkiire nähtavuse
parandamiseks pöörlemiskiirust ja kasutage
laserkiire nähtavust parandavaid prille 32.
Joonliikumisrežiim, punktrežiim
(10°/45°/90°/180°, 0°) (ALHV/ALHVG)
Joonliikumisrežiimile lülitumiseks vajutage
joonliikumise nupule 23. Mõõteseade käivitub
väikseima avanemisnurgaga.
Avanemisnurga muutmiseks vajutage
joonliikumise nupule 23. Avanemisnurk suureneb
astmeliselt. Pärast suurimat avanemisnurka
lülitub mõõteseade punktrežiimile. Uus
vajutamine nupule 23 lülitab seadme tagasi
väikseima avanemisnurgaga joonliikumisrežiimile.
Märkus: Inertsi tõttu võib laser võnkuda kergelt
üle laserjoone lõpppunktide.
Laserpunkti/laserkiire pööramine
pöörlemistasandil (ALHV/ALHVG)
Laserpunkti ja laserkiirt saate mõõteseadme
horisontaal ja vertikaalasendi puhul
pöörlemistasandi piires sammhaaval 360°
pöörata. Päripäeva pööramiseks vajutage nupule
25, vastupäeva pööramiseks vajutage nupule 26.
Pikem vajutamine nuppudele kiirendab pöörleva
pea liikumist soovitud suunas.
Pöörlemistasandi väljarihtimine
vertikaalasendi puhul (ALHV/ALHVG)
Mõõteseadme vertikaalasendi puhul saate
laserpunkti, laserkiirt või pöörlemistasandit
lihtsaks joondamiseks või paralleelselt
väljarihtimiseks keerata ümber Ytelje. Selleks
vajutage suuna ja kaldenuppudele vasakule 27
või paremale 24.
Pöördliikumisrežiimil saab keeramist ümber Y
telje käivitada ka päripäeva pööramise nupuga 25
või vastupäeva pööramise nupuga 26.
Pööramine on võimalik vahemikus
± 10 %.
Automaatne loodimisfunktsioon
vertikaalasendi puhul (ALHV/ALHVG)
Mõõteseadme vertikaalasendi ja punktrežiimi
puhul saab laserpunkti loodimiseks automaatselt
vertikaalselt alla välja rihtida.
Loodimisfunktsiooni saab käivitada vaid siis, kui
hoiatussignaali funktsioon on välja lülitatud ja
seade on seatud punktrežiimile.
Loodimisfunktsiooni aktiveerimiseks vajutage
hoiatussignaali nupule 3. Laserpunkt rihitakse
automaatselt välja vertikaalselt alla. Igal uuel
vajutamisel hoiatussignaali nupule aktiveerub
loodimisfunktsioon uuesti ja laserpunkt rihitakse
välja vertikaalselt.
