Cst/berger RD5 [191/501] Έλεγχος της ακρίβειας του εργαλείου μέτρησης

Eλληνικά | 191

2 609 141 178 • 2.4.14

– Για να γυρίσετε το επίπεδο περιστροφής περί τον άξονα Χ πα-

τήστε τα πλήκτρα κατεύθυνσης επάνω 10 ή, ανάλογα, κάτω 9.

Η φορά περιστροφής αναλογεί στην κατεύθυνση των βελών

επάνω στα πλήκτρα 10 και 9.

Λειτουργία Προειδοποίηση σοκ

Το εργαλείο μέτρησης διαθέτει μια λειτουργία Προειδοποίηση

σοκ η οποία εμποδίζει τη χωροστάθμηση όταν το ύψος μεταβλη-

θεί εξαιτίας μιας αλλαγής της θέσης ή κραδασμών της επιφάνειας

τοποθέτησης. Έτσι αποφεύγονται ενδεχόμενα σφάλματα ύψους.

Μετά την ενεργοποίησή του εργαλείου μέτρησης ενεργοποιείται

αυτόματα η λειτουργία προειδοποίησης σοκ, η ένδειξη προειδο-

ποίησης σοκ 7 ανάβει με χρώμα πράσινο. Η προειδοποίηση σοκ

ενεργοποιείται 30 s περίπου μετά την ενεργοποίηση του εργαλεί-

ου μέτρησης ή, ανάλογα, της λειτουργίας προειδοποίησης σοκ.

Σε περίπτωση που εξαιτίας μιας αλλαγής θέσης του εργαλείου μέ-

τρησης ξεπεραστεί η περιοχή χωροστάθμησης ή όταν καταχωρη-

θεί ένα ισχυρό τράνταγμα, τότε η προειδοποίηση σοκ διεγείρεται:

Η περιστροφή διακόπτεται, το λέιζερ αναβοσβήνει και η ένδειξη

προειδοποίησης σοκ 7 αναβοσβήνει με χρώμα κόκκινο. Ο τρέχων

τρόπος λειτουργίας αποθηκεύεται.

– Πατήστε, όσο η προειδοποίηση σοκ είναι διεγερμένη, το Πλή-

κτρο Προειδοποίηση σοκ 8. Η λειτουργία προειδοποίησης σοκ

ξεκινά πάλι και το εργαλείο μέτρησης αρχίζει να

αυτοχωροσταθμείται. Μόλις το εργαλείο μέτρησης χωροσταθ-

μιστεί (η ένδειξη χωροστάθμησης 3 ανάβει διαρκώς με χρώμα

πράσινο), ξεκινά πάλι με τον αποθηκευμένο τρόπο λειτουργί-

ας. Ελέγξτε και, ενδεχομένως διορθώστε, το ύψος της ακτίνας

λέιζερ με τη βοήθεια ενός σημείου αναφοράς.

Όταν η προειδοποίηση σοκ είναι διεγερμένη και η λειτουργία δεν

ξεκινά εκ νέου με πάτημα του πλήκτρου 8 τότε το λέιζερ απενερ-

γοποιείται αυτόματα μετά από 2 min λεπτά και το εργαλείο μέτρη-

σης μετά από 2 h.

–Για να θέσετε εκτός λειτουργίας την προειδοποίηση σοκ πα-

τήστε το πλήκτρο Προειδοποίηση σοκ 8 μια φορά ή δυο φορές

όταν η προειδοποίηση σοκ είναι διεγερμένη, (η ένδειξη Προει-

δοποίηση σοκ 7 αναβοσβήνει με χρώμα κόκκινο). Όταν η προ-

ειδοποίηση σοκ είναι εκτός λειτουργίας η ένδειξη Προειδοποί-

ηση σοκ 7 σβήνει.

–Για να θέσετε σε λειτουργία την προειδοποίηση σοκ πατήστε

το πλήκτρο Προειδοποίηση σοκ 8. Ή ένδειξη προειδοποίησης

σοκ 7 ανάβει με χρώμα πράσινο και η προειδοποίηση σοκ

ενεργοποιείται μετά από 30 s.

Έλεγχος της ακρίβειας του εργαλείου μέτρησης

Επιδράσεις στην ακρίβεια

Τη μεγαλύτερη επίδραση εξασκεί η θερμοκρασία. Ιδιαίτερα οι δι-

αφορές θερμοκρασίας που ξεκινούν από το έδαφος και ανεβαί-

νουν προς τα επάνω μπορεί να προκαλέσουν απόκλιση της ακτί-

νας λέιζερ.

Οι αποκλίσεις αποκτούν σημασία σε αποστάσεις μέτρησης μεγα-

λύτερες από 20 m και μπορεί στα 100 m να ανέλθουν στο διπλά-

σιο έως το τετραπλάσιο της απόκλισης στα 20 m.

Επειδή ο μέγιστος στρωματισμός της θερμοκρασίας σχηματίζεται

κοντά στην επιφάνεια του εδάφους, καλό θα ήταν, σε μετρήσεις

αποστάσεων μεγαλύτερων από 20 m να συναρμολογείτε το εργα-

λείο μέτρησης πάντοτε επάνω σ’ ένα τρίποδο. Αν είναι δυνατό, να

τοποθετείτε επίσης το εργαλείο μέτρησης στο κέντρο της υπό μέ-

τρησης επιφάνειας.

Έλεγχος της ακρίβειας χωροστάθμησης

Εκτός από τις περιβαλλοντικές επιδράσεις, σε σφάλματα και απο-

κλίσεις μπορεί να οδηγήσει και η ίδια η συσκευή (π.χ. λόγω πτώ-

σης ή ισχυρών κρούσεων). Γι’ αυτό πρέπει να ελέγχετε την ακρί-

βεια του εργαλείου μέτρησης κάθε φορά πριν αρχίσετε την εργα-

σία σας.

Για τον έλεγχο χρειάζεστε μια απρόσκοπτη διαδρομή μέτρησης

20 m επάνω σε σταθερό δάπεδο, ανάμεσα σε δυο τοίχους Α και

Β. Πρέπει να διεξάγετε μια ανάστροφη μέτρηση μέσω των δυο

αξόνων Χ και Υ (θετική και αρνητική για κάθε άξονα = 4 ολοκλη-

ρωμένες διαδικασίες μέτρησης).

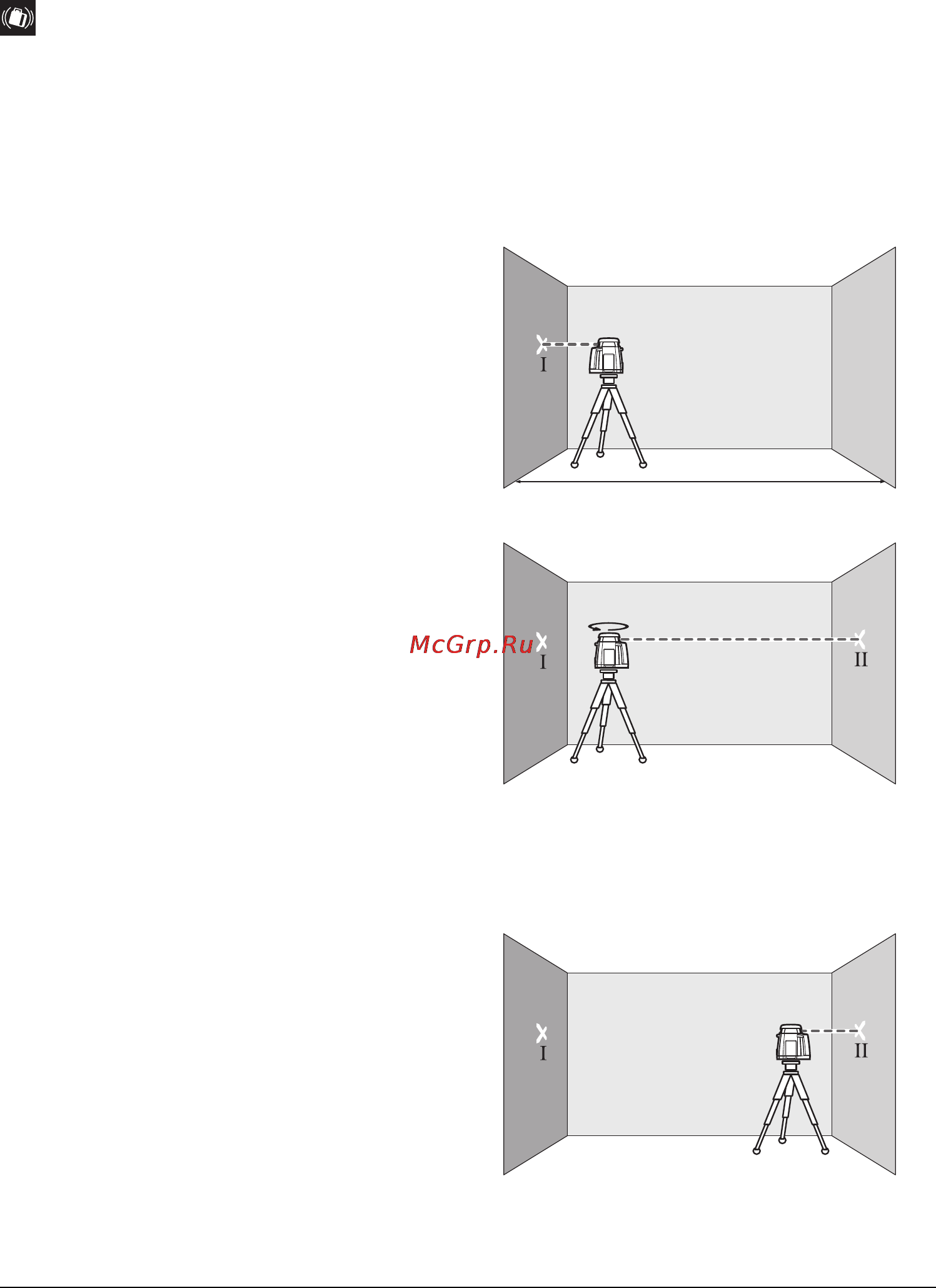

– Συναρμολογήστε το εργαλείο μέτρησης στην οριζόντια θέση

κοντά στον τοίχο A επάνω σ’ ένα τρίποδο 25 (ειδικό εξάρτημα)

ή τοποθετήστε το επάνω σε μια στερεή, επίπεδη επιφάνεια.

Θέστε το εργαλείο μέτρησης σε λειτουργία.

– Μετά το πέρας της χωροστάθμησης σημαδέψτε το κέντρο της

ακτίνας λέιζερ στον τοίχο Α (σημείο I).

– Γυρίστε το εργαλείο μέτρησης κατά 180°, αφήστε το να χωρο-

σταθμηθεί και σημαδέψτε το κέντρο της ακτίνας λέιζερ στον

τοίχο Β (σημείο II).

– Τοποθετήστε το εργαλείο μέτρησης – χωρίς να το γυρίσετε –

κοντά στον τοίχο B, θέστε το σε λειτουργία και αφήστε το να

χωροσταθμηθεί.

– Ρυθμίστε το ύψος του εργαλείου μέτρησης (με τη βοήθεια του

τριπόδου ή με κατάλληλα υποθέματα) κατά τέτοιο τρόπο, ώστε

το κέντρο της ακτίνας λέιζερ να πέσει ακριβώς επάνω στο ση-

μείο II που είχατε σημαδέψει προηγουμένως στον τοίχο Β.

20 m

180°

OBJ_BUCH-1596-003.book Page 191 Wednesday, April 2, 2014 10:56 AM
