Si, habiéndose disparado el avisador de sacudidas, la función
no vuelve a activarse pulsando la tecla 8, el láser se desconecta
automáticamente después de 2 min y el aparato de medición
después de 2 h.
–Para desactivar la función del avisador de sacudidas, pulse
una vez la tecla del avisador de sacudidas 8, y vuelva a pul-
sarla de nuevo si se hubiese disparado el avisador de sacudi-
das (el indicador de sacudidas 7 parpadea). Una vez desac-
tivado el avisador de sacudidas se apaga el indicador de
sacudidas 7.
–Para conectar el avisador de sacudidas pulse la tecla del avi-
sador de sacudidas 8. El indicador de sacudidas 7 se encien-
de de color verde, activándose entonces el avisador de sacu-
didas transcurridos 30 s.
Comprobación de la precisión del aparato de medi-
ción
Factores que afectan a la precisión
La influencia más fuerte la tiene la temperatura ambiente. Espe-
cialmente las variaciones de temperatura que pudieran existir a
diferente altura respecto al suelo pueden provocar una desvia-
ción del rayo láser.
Las desviaciones resultan apreciables a partir de una distancia
aprox. de 20 m, y a distancias de 100 m pueden suponer desde
el doble hasta el cuádruple de la desviación obtenida a 20 m.
Ya que las variaciones de temperatura son mayores cerca del
suelo se recomienda montar siempre el aparato de medición so-
bre un trípode al medir distancias superiores a los 20 m.
Siempre que sea posible, coloque además el aparato de medi-
ción en el centro del área de trabajo.
Control de la precisión de nivelación
Además de las influencias externas, también aquellas propias
del aparato (p.ej. caídas o fuertes golpes) pueden provocar
ciertos errores de medición. Por ello, antes de comenzar a tra-
bajar, recomendamos controlar primero la precisión del apara-
to de medición.

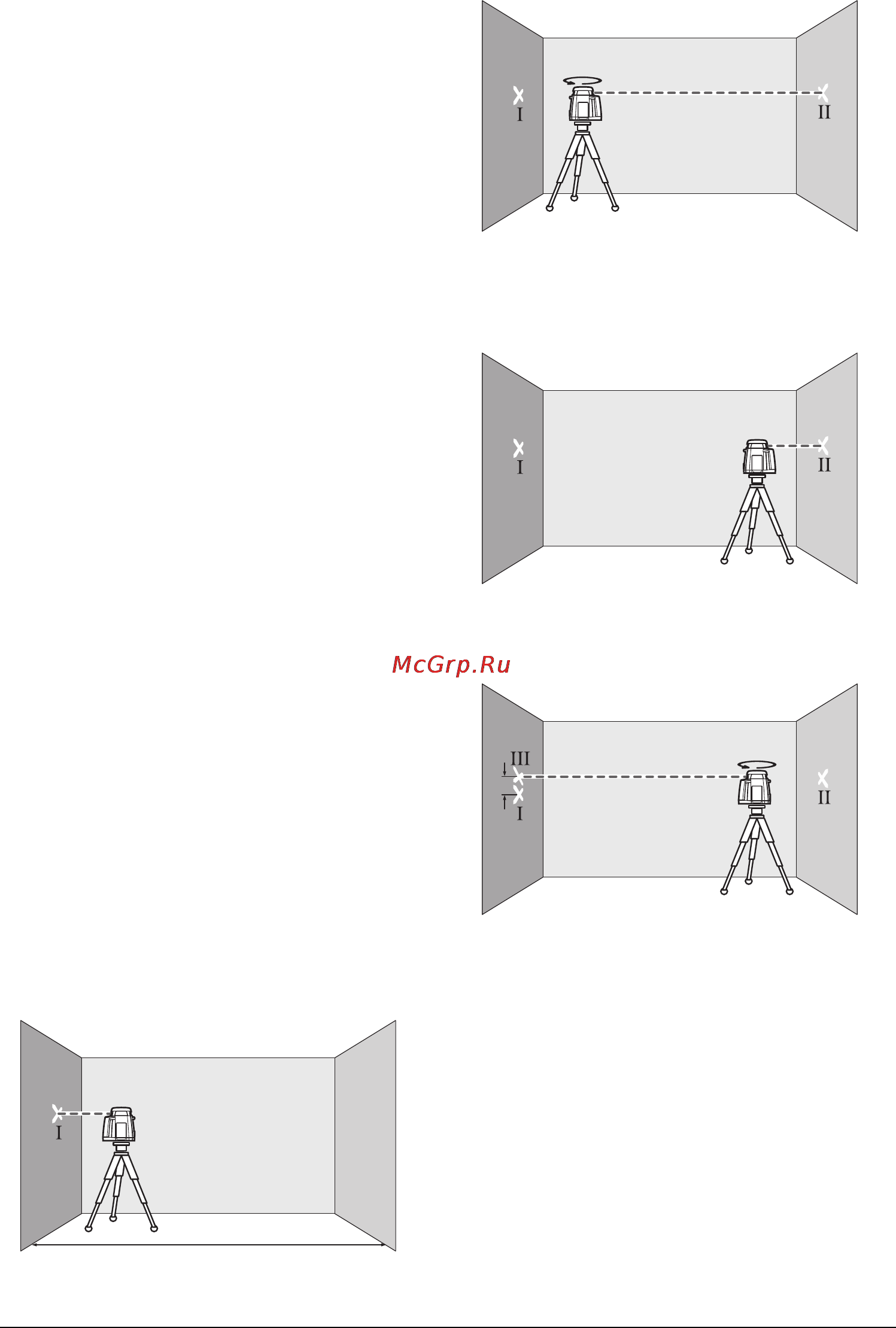

Para la comprobación se requiere un tramo libre de 20 m sobre
un firme consistente con dos paredes A y B. Ud. deberá realizar
una medición combinada para ambos ejes X e Y (positiva y ne-
gativa, respectivamente, o sea 4 procesos de medición comple-
tos).
Coloque el aparato de medición en posición horizontal cerca
de la pared A montándolo sobre un trípode 25 (accesorio es-
pecial), o colocándolo sobre un firme consistente y plano.
Conecte el aparato de medición.
Una vez concluido el proceso de nivelación, marque en la pa-
red A el centro del punto del rayo láser (punto I).
Gire el aparato de medición 180°, espere a que éste se haya
nivelado, y marque el centro del rayo láser en la pared B del
lado opuesto (punto II).
Posicione el aparato de medición sin girarlo cerca de la
pared B, conéctelo, y espere a que se nivele.
Variar el nivel de altura del aparato de medición (con el trípo-
de o bien calzándolo) de manera que el centro del haz incida
exactamente contra el punto II previamente marcado en la
pared B.
Gire 180° el aparato de medición, sin modificar su altura. Es-
pere a que se haya nivelado, y marque el centro del rayo láser
en la pared A (punto III). Preste atención a que el punto III
quede lo más perpendicular posible por encima o por debajo
del punto I.
La diferencia d entre ambos puntos I y III marcados sobre la pa-
red A corresponde a la desviación real del aparato para el eje
medido.
Repita este proceso de medición para los otros tres ejes. Pa-
ra ello, antes de iniciar cada proceso de medición, gire 90° el
aparato de medición.
En una distancia de medición de 2 x 20 m =40 m, la divergen-
cia máxima admisible asciende a:
40mx±0,08mm/m=±3,2mm.
La diferencia d entre los puntos I y III en cada uno de los cuatro
procedimientos de medición puede ascender por consiguiente
a como máximo 6,4 mm.
AB
20 m
AB
180°
AB
A
d
B
180°
OBJ_BUCH-1596-003.book Page 67 Wednesday, April 2, 2014 10:56 AM
