20
ULTRALINK UL2000M
Для обеспечения уверенного приема устанавливайте ULR2000 по возможности в
верхней части рэка таким образом, чтобы антенны выступали сверху.
ULR2000 устанавливается в 19" рэк и занимает 1U. Для подключения разъемов оставьте примерно
10 см глубины сзади прибора свободными.
Используйте для монтажа винты и гайки М6.
Во избежание перегрева позаботьтесь о достаточном притоке воздуха и не размещайте
ULR2000 непосредственно над усилителем мощности.
При установке более двух приборов в рэк обратите внимание на наличие достаточного расстояния
между устройствами (рис. 5.1). Антенны нижнего приемника не должны мешать антеннам верхнего.
В противном случае они будут оказывать взаимное влияние, что приведет к ухудшению приема.

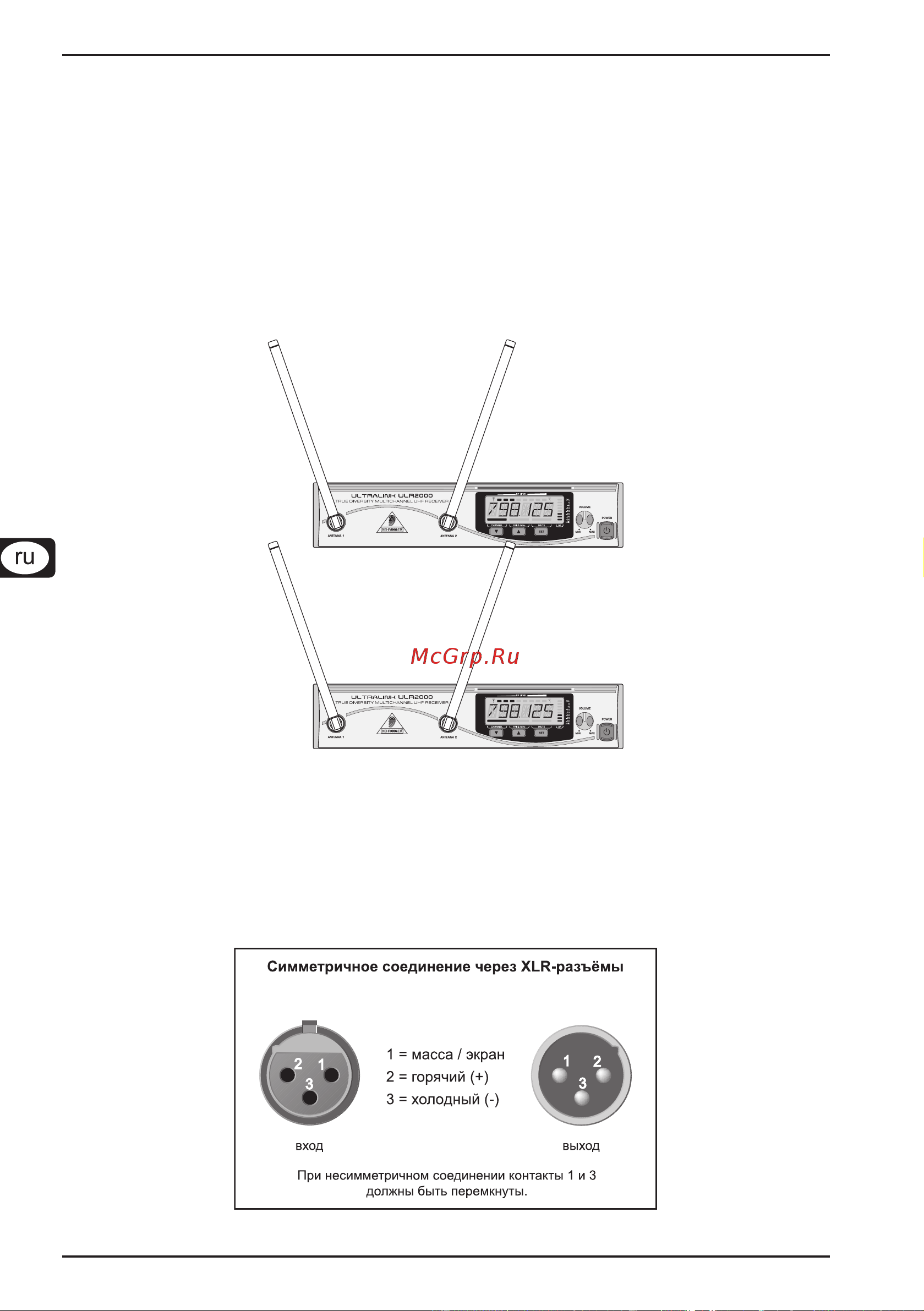

Рис. 5.1: Расположение приемников ULR2000 при установке друг над другом
5.3 Аудиосоединения
Аудиосоединения ULR2000 являются симметричными. Вы можете подключать также
несимметричные приборы к симметричным выходам.
Рис. 5.2: Разъемы XLR
5. УСТАНОВКА
