ULTRALINK UL2000M

SET

Кнопка SET имеет 2 функции:

 вход в меню.

 установка выбранных в меню значений.

 UP и  DOWN

При помощи этих кнопок Вы можете перемещаться по меню и изменять указанные на дисплее

значения (например, частоту, номер канала или пресета).

Если ULR2000 находится в исходном состоянии (меню не выбрано), нажатием кнопок  UP

или  DOWN Вы можете сменить канал в пределах установленного пресета.

В некоторых случаях кнопки  UP и  DOWN обладают функцией повтора; это значит, что

при удерживаемой в нажатом положении кнопке выполняемое действие повторяется. Таким

образом, например, упрощается установка несущей частоты.

ЦВЕТОВОЙ КОД

Каждый передатчик BEHRINGER ULTRALINK может быть маркирован цветным кольцом; таким

образом можно легко отличить друг от друга настроенные на различные частоты передатчики

при их одновременном использовании. Для простоты нахождения соответствующих друг другу

передатчика и приемника Вы можете закрепить цветную полоску также на приемнике.

ANTENNA

Обе антенны подключаются к гнездам ANTENNA 1 и ANTENNA 2.

2.1.2 Дисплей

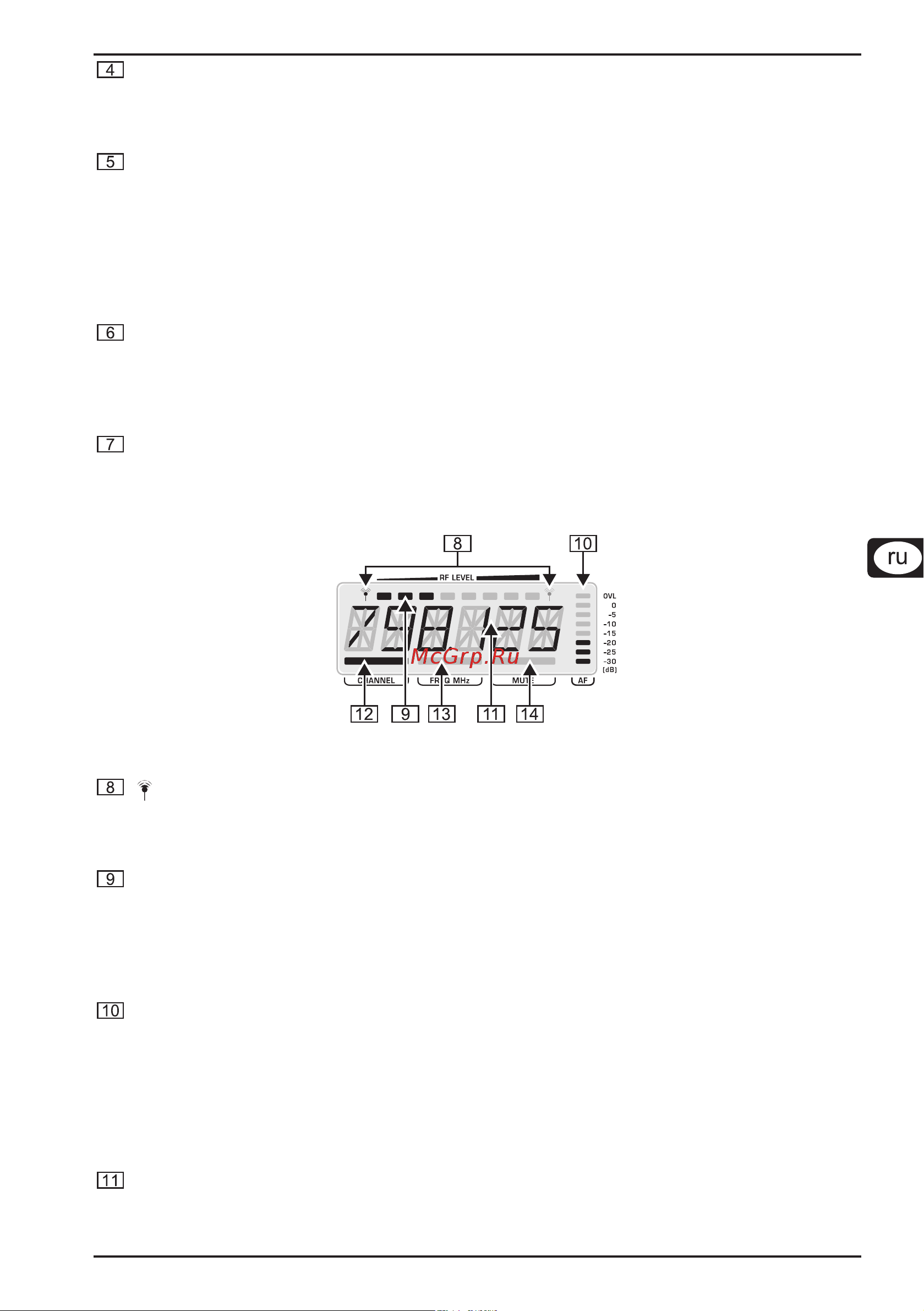

Рис. 2.2: Подробное изображение дисплея ULR2000

(Антенный символ

Оба этих антенных символа показывают, сигнал какой антенны используется в данный момент.

Левый символ загорается, если сигнал левой антенны (ANTENNA 1) сильнее, правый символ

указывает на то, что в данный момент используется сигнал правой антенны (ANTENNA 2).

RF LEVEL

8-сегментный индикатор RF LEVEL отображает уровень принимаемой ULR2000 несущей

частоты (Radio Frequency).

При отсутствии приема несущей частоты ни одна полоска не горит. Плохой прием

отображается одной - тремя полосками; при этом уровень шума в сигнале может увеличиться.

Чем больше полосок высвечено, тем лучше прием несущей частоты.

Также как и индикатор глубины модуляции в микшерном пульте или усилителе, 8-сегментный

индикатор AF показывает громкость демодулированного аудиосигнала (Audio Frequency).

При очень слабой амплитуде аудиосигнала или же ее отсутствии ни одна полоска не горит.

При максимальном уровне глубины модуляции загораются 7 (не 8!!) полосок.

 8 полосок загораются только при слишком высоком уровне аудиосигнала или при

отсутствии RF- сигнала (приемник сильно шумит).

Алфавитно-цифровой индикатор

На 6-значном алфавитно-цифровом индикаторе отображаются все релевантные для

управления прибором числа и буквы: например, номер канала, цвет канала, частота, а

также пункты меню.

2. ПРИЕМНИК ULR2000
