ВВЕДЕНИЕ

В кратком руководстве дается краткий обзор характеристик и функций клавиатуры Q49. В данном руковод-

стве находятся инструкции по подключению Q49 и по использованию основных функций. Наслаждайтесь!

СХЕМА ПОДКЛЮЧЕНИЯ

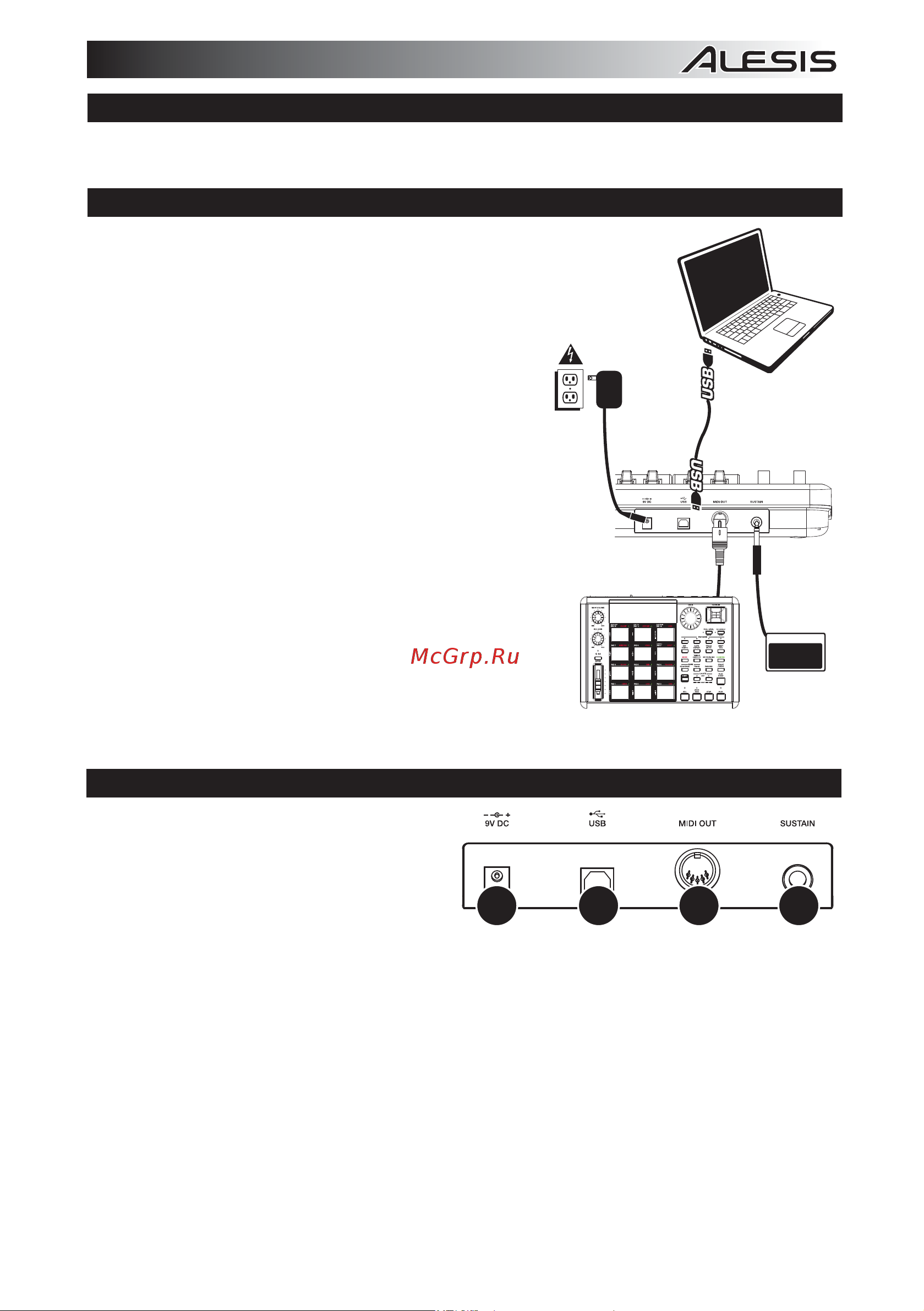

Для подключения Q49 смотрите следующую схему.

1. Подключите USB кабель от компьютера к клавиатуре Q49.

Питание устройства будет осуществляться через USB под-

ключение. Если Вы не желаете использовать в своей уста-

новке компьютер, или хотите сделать внешнее питание

Q49, подключитесь к блоку питания 9V DC, 500mA.

2. Для использования внешнего звукового модуля, подключи-

те 5-контактный MIDI кабель от разъема MIDI OUT на Q49

к разъему MIDI IN на внешнем устройстве.

Питание

(не прилагается)

КРАТКОЕ ОПИСАНИЕ ЗАДНЕЙ ПАНЕЛИ

1. DC POWER ADAPTER INPUT (ВХОД БЛОКА

ПИТАНИЯ ПОСТОЯННОГО ТОКА) – Под-

ключить блок питания 9V DC, 500mA (не

прилагается), если не хотите осуществлять

питание Q49 через USB подключение.

2. USB CONNECTION (USB СОЕДИНЕНИЕ) –

Подключить к этому разъему стандарт-

ный USB кабель. Другой конец кабеля

подключить к USB порту компьютера. С USB порта компьютера будет подаваться питание на Q49.

Это соединение используется для посыла и приема MIDI данных

на/с компьютера. Оно также может

быть использовано для посыла MIDI данных с компьютера на любое устройство, подключенное к

порту MIDI OUT на Q49.

3. MIDI OUT – Для подключения разъема MIDI OUT клавиатуры Q49 к разъему MIDI IN внешнего

устройства используется 5-контактный MIDI кабель.

4. SUSTAIN PEDAL (ПЕДАЛЬ СУСТЕЙНА) – Подключить к этому входу ¼ дюймовый TS разъем педа-

ли сустейна.

Внешний звуковой модуль

(не прилагается)

Компьютер

(

не прилагается)

Педаль

сустейна (не

прилагается)
