2

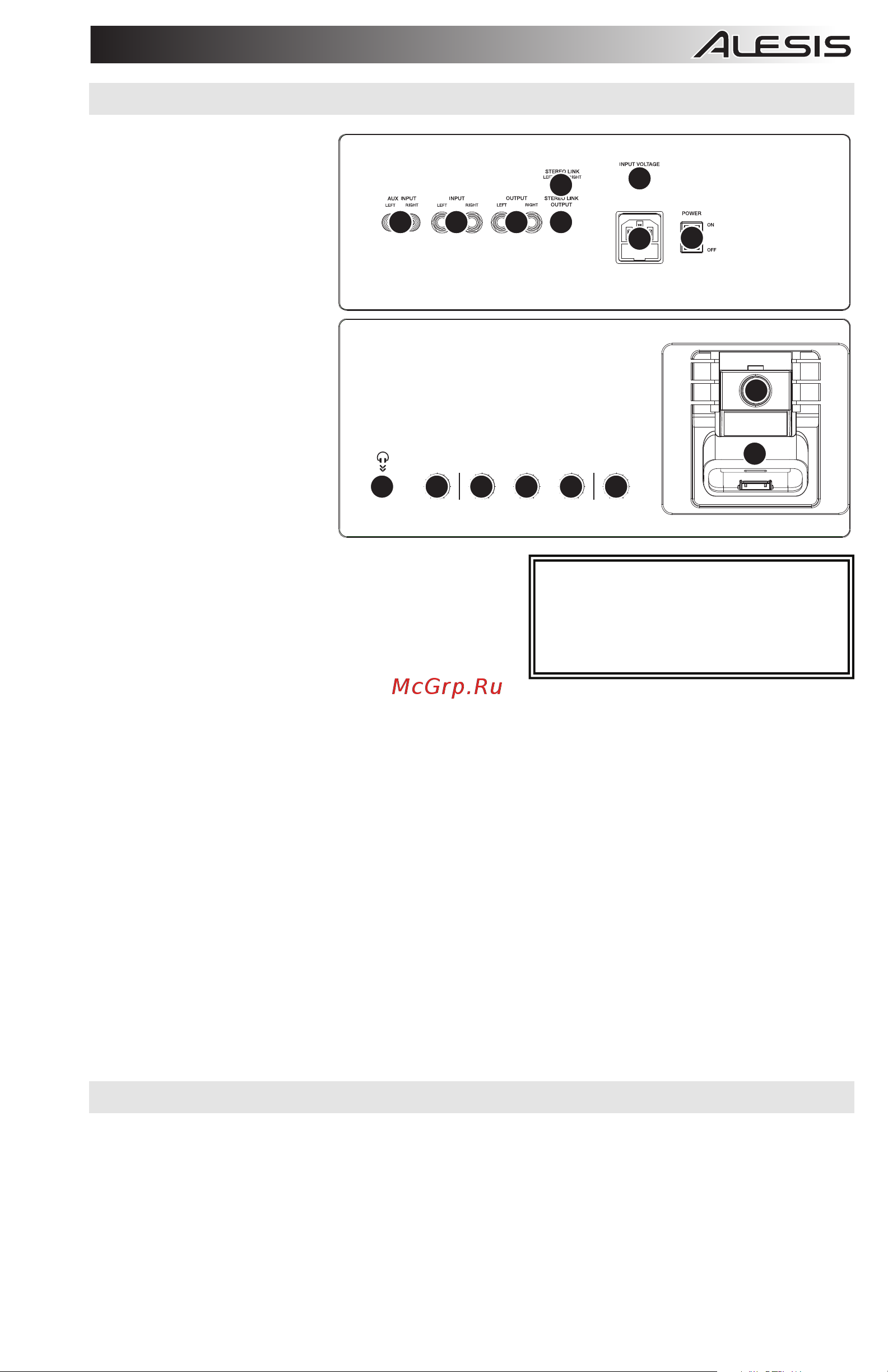

СХЕМА И ОПИСАНИЕ ЧАСТЕЙ
СПЕЦИФИКАЦИИ
POWER
STEREO LINK
LEFT OFF RIGHT
INPUT VOLTAGE
STEREO LINK
OUTPUT
OUTPUT
LEFT
RIGHT
1
2
3
4
5
6 7
8
AUX
INPUT
INPUT
LEFT
RIGHT
LEFT
RIGHT
(MONO)
HEADPHONES
MASTER
VOLUME
BASS
MID
TREBLE
iPod / AUX
VOLUME
ADJUSTABLE iPod SUPPORT
iPod DOCK
MIN
MAX
MIN
MAX
-15
+15
-15
+15
-15
+15
9
10 11 11 11 12
13
14
Внимание: Пользователи США должны установить
этот селектор в положение 100 – 120 В.
Пользователи в большинстве европейских стран
должны установить этот селектор в положение 220
– 240 В. Выбор неправильного напряжения может
привести к повреждени
ю устройства.
1. Power In (IEC): Для подключения
TransActive Drummer +
используйте прилагаемый
кабель питания. При выключен-
ном питании, подключите
сетевой кабель к TransActive
Drummer, а затем подключите
кабель к стенной розетке.
2. Селектор напряжения*:
Установите селектор на нужное
напряжение, в соответствии с
вашим регионом.
3 . П е р е к л ю ч а т е л ь
в к л ю ч е н и я / в ы к л ю ч е н и я
питания: Поверните …. Включе-
ние или выключение TransActive
Drummer.
4. Вход внешнего источника Этот
стерео разъем RCA может быть
использован для подключения
CD, МР3 или другого аудио
источника.
5. Линейный вход Подключите к этим входам внешние
источники звука. К каждому входу может быть сделано 1/4``
подключение. Это позволяет сделать несколько опций
подключения (например: 1 источник стерео сигнала,
например ритм-модуль, CD плеер, или сэмплер, 2 микрофо-
на, 1 или 2 монофонических источника).
6. Мастер выходы Подключите к этим выходам микшера, акустическую систему или другое устройство с помощью
¼`` кабелей. Отрегулируйте уровень сигнала на этих выходах с помощью ручки MASTER VOLUME на верхней
панели.
7. Stereo Link Output: Подключите к этому линейному выходу ¼`` стерео (TRS) кабель для подключения другого
усилительного устройства, например другого TransActive Drummer. При подключении этого выхода к другому
TransActive Drummer, вы сможете использовать входы обоих TransActive Drummers одновременно с полным
стерео полем и объединенной мощностью в 100 Вт.
8. Селектор Stereo Link : При использовании двух подключенных TransActive Drummers, установите селектор
стерео связи одного динамика в положение «левый», а другого динамика, в положение «правый» для получения
полного стерео поля. В положении “o”, в этом динамике будут слышны суммированные левый и правый каналы.
9. Наушники Подключите к этому выходу ¼`` наушники.
10. Регулятор Master Volume : Отрегулируйте уровень громкости TransActive Drummer с помощью MASTER
OUTPUT на задней панели и HEADPHONE OUTPUT на верхней панели. Этот мастер выход включает воспроизве-
дение iPod и любых других устройств, подключенных ко ВХОДАМ на задней панели.
11. EQ Используйте эти ручки для регулировки уровней высоких, низких и средних частот.
12. iPod/Aux Volume: Эта ручка регулирует уровень сигнала на входах iPod и iPod/Auxiliary
13. Dock: Подключение iPod. Аккуратно качните iPod и извлеките разъем при установке или удалении.
14. Dock Adjuster: Поверните эту ручку так, чтобы подключенный iPod оставался напротив поддержки.
Выходная мощность: 50 W (THD: <0.1%)
Частотная характеристика: 35 Гц – 20 кГц
Максимальный ток: 0.84 А
Размеры (Ш х Г х В) 15" x 15" x 12.6" (390 мм x 390 мм x 320 мм)
Вес: 30 lbs. 13,6 кг
