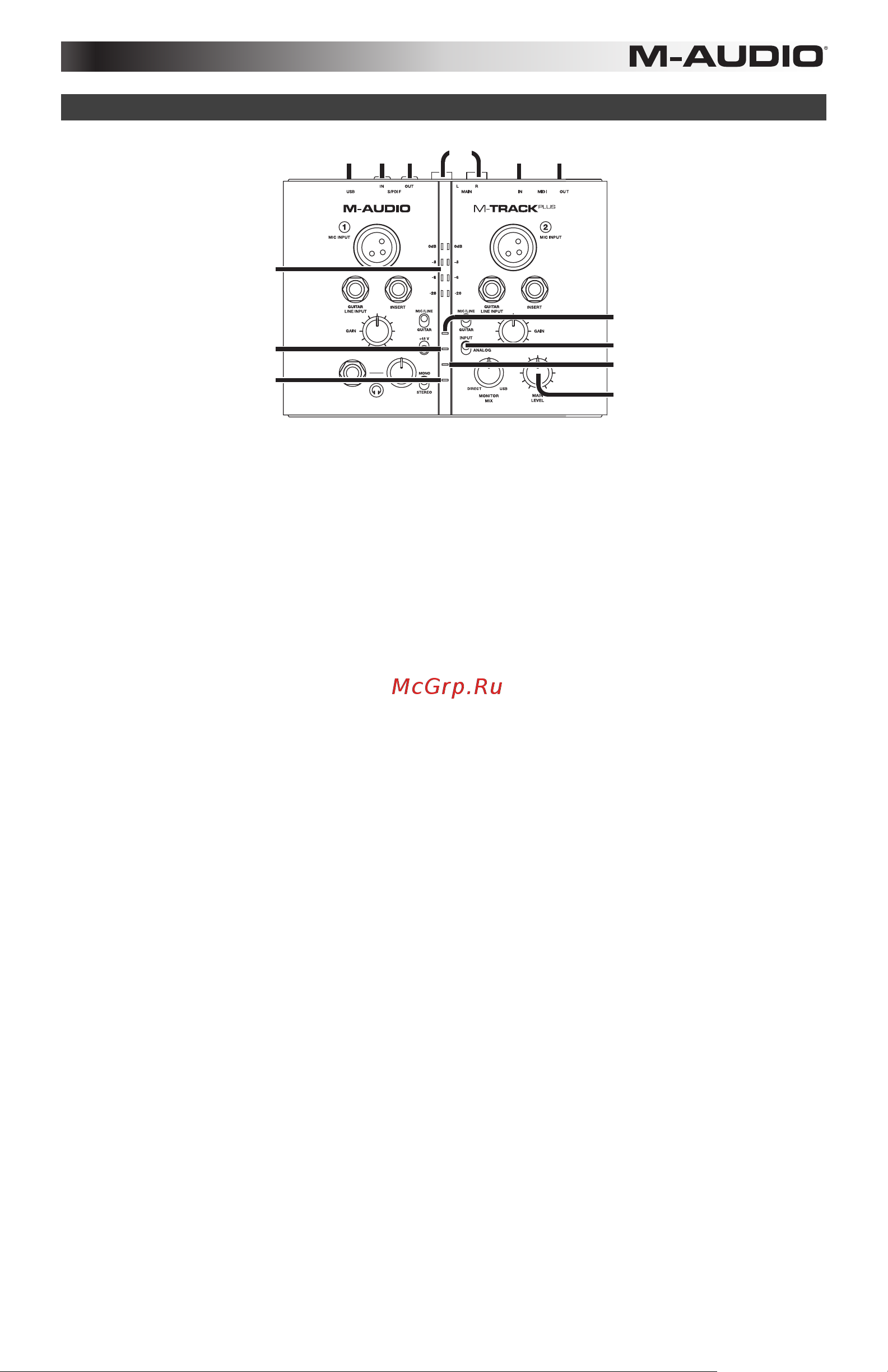

Übersicht

167 2

1. USB-Anschluss: Verwenden Sie das beiliegende Kabel, um den M-Track Plus mit einem

Computer zu verbinden. Der M-Track Plus benötigt zur Verbindung USB 1.1 (oder höher).

2. Hauptausgang: Verwenden Sie handelsübliche 1/4"-Kabel, um diesen Ausgang an ein

Lautsprecherpaar anzuschließen. Der Pegel dieses Ausgangs wird über den Regler für die

Gesamtlautstärke eingestellt.

3. Gesamtlautstärke: Reguliert die Lautstärke des Hauptausgangs, damit Sie die Lautstärke

Ihrer angeschlossenen Aktivlautsprecher anpassen können.

4. MIDI In: Mit einem gewöhnlichen fünfpoligen MIDI-Kabel diesen Eingang mit dem MIDI

Ausgang eines externen MIDI-Geräts verbinden.

5. MIDI Out: Mit einem gewöhnlichen fünfpoligen MIDI-Kabel diesen Ausgang mit dem MIDI

Eingang eines externen MIDI-Geräts verbinden.

6. S/PDIF In: Verbinden Sie den digitalen Ausgang eines anderen Geräts (z.B. Keyboard, digitaler

Kabelempfänger, Media-Streaming-Gerät etc.) mit diesem Eingang über ein 75Ω-Koaxialkabel

(Cinch). Beachten Sie, dass die Gain-Regler, der Regler für die Gesamtlautstärke und für die

Kopfhörerlautstärke den Pegel nicht beeinflussen. Das Signal wird direkt und ohne

Anpassungen an Ihre DAW geleitet.

7. S/PDIF Out: Verbinden Sie den digitalen Eingang eines anderen Geräts (z.B. Empfänger für

Stereoanlagen, Solid-State-Flash-Recorder etc.) mit diesem Ausgang über ein 75Ω-

Koaxialkabel (Cinch). Das von diesem Ausgang gesendete Signal ist mit dem

Hauptausgangssignal identisch.

8. Eingangswahlschalter: Legt die Eingangsquelle des M-Track Plus fest. Für den normalen

Betrieb (bei Verwendung der Mikrofoneingänge und der Gitarren-/Line-Eingänge) setzen Sie

diesen Schalter auf Analog. Bei Verwendung des S/PDIF IN setzen Sie diesen Schalter auf

Digital; M-Track Plus wird die Gitarren-/Line-Eingänge und Inserts ignorieren.

9. Phantomspeisung LED: Leuchtet bei aktivierter Phantomspeisung.

10. MIDI Out LED: Blinkt, wenn MIDI-Daten von der Software zum MIDI Out des M-Track Plus

gesendet werden.

11. MIDI In LED: Blinkt, wenn MIDI-Daten von einem externen MIDI-Gerät eintreffen.

12. USB LED: Leuchtet, wenn eine gültige USB-Verbindung zwischen Ihrem Computer und dem

M-Track Plus hergestellt wurde. Überprüfen Sie mithilfe dieses Lichts, ob das M-Track Plus mit

Strom versorgt wird und einsatzbereit ist.

13. LED-Anzeige: Zeigt die Lautstärke des Hauptausgangs an.
