Popcorn Hour B110 Инструкция по эксплуатации онлайн

1 2
1. UART1
2. Reset button
3. UART0
4. LCD connector
5. LED, Power & Reset Switch connectors
6. FIP connector
7. USB connector
8. IDE connector
9. SATA connectors
10. mini-PCI slot
11. Boot up option (J31)
12. ATX main power supply connector
13. CPU fan voltage selector (J44)
Note : LCD, FIP & mini-PCI WiFi modules will be available as upgrade options from Popcorn Hour in the future.
14. CPU Fan
15. IR jack
16. Ethernet port
17. USB ports
18. HDMI
19. Composite Video
20. S-Video
21. Component Video
22. 7.1 Analog Audio
23. Co-axial S/PDIF
24. Optical S/PDIF
25. Analog Stereo
3 4 5 6
7
8
9
10
11
12
13
14
15 18 20 22 23 2421
19
25
16 17

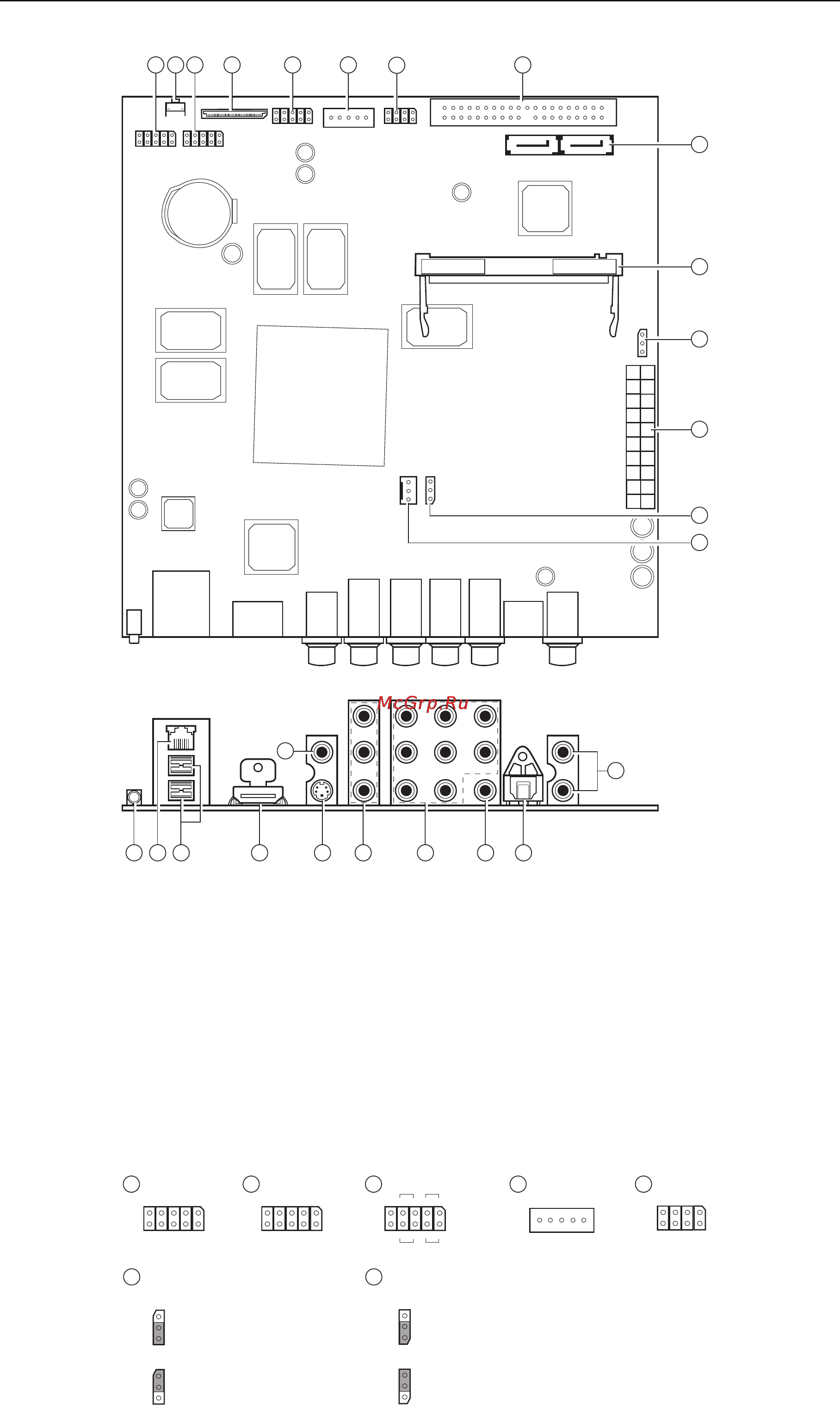

Popcorn Hour B-110 Motherboard Layout Diagram
1
J38
UART1
3
J2
UART0
VCC5VU0_RXD
U0_TXD
GND
VCC5VU1_RXD
U1_TXD
GND
5 6
F.I.P.
GND I.R. CLK CS DATA
7
GND D+ D- +5V
GND D+ D- +5V
J7
SW RST
- +
LED HDD
- +
SW PWR
- +
LED PWR
- +
11 13
J31
GND
NC
Auto boot up with ATX power supply
Manually boot up with Power Switch
J44
J44
J31
5V
12V
Use 5V for CPU fan
Use 12V for CPU fan
*
*
*
*
