– 30 –

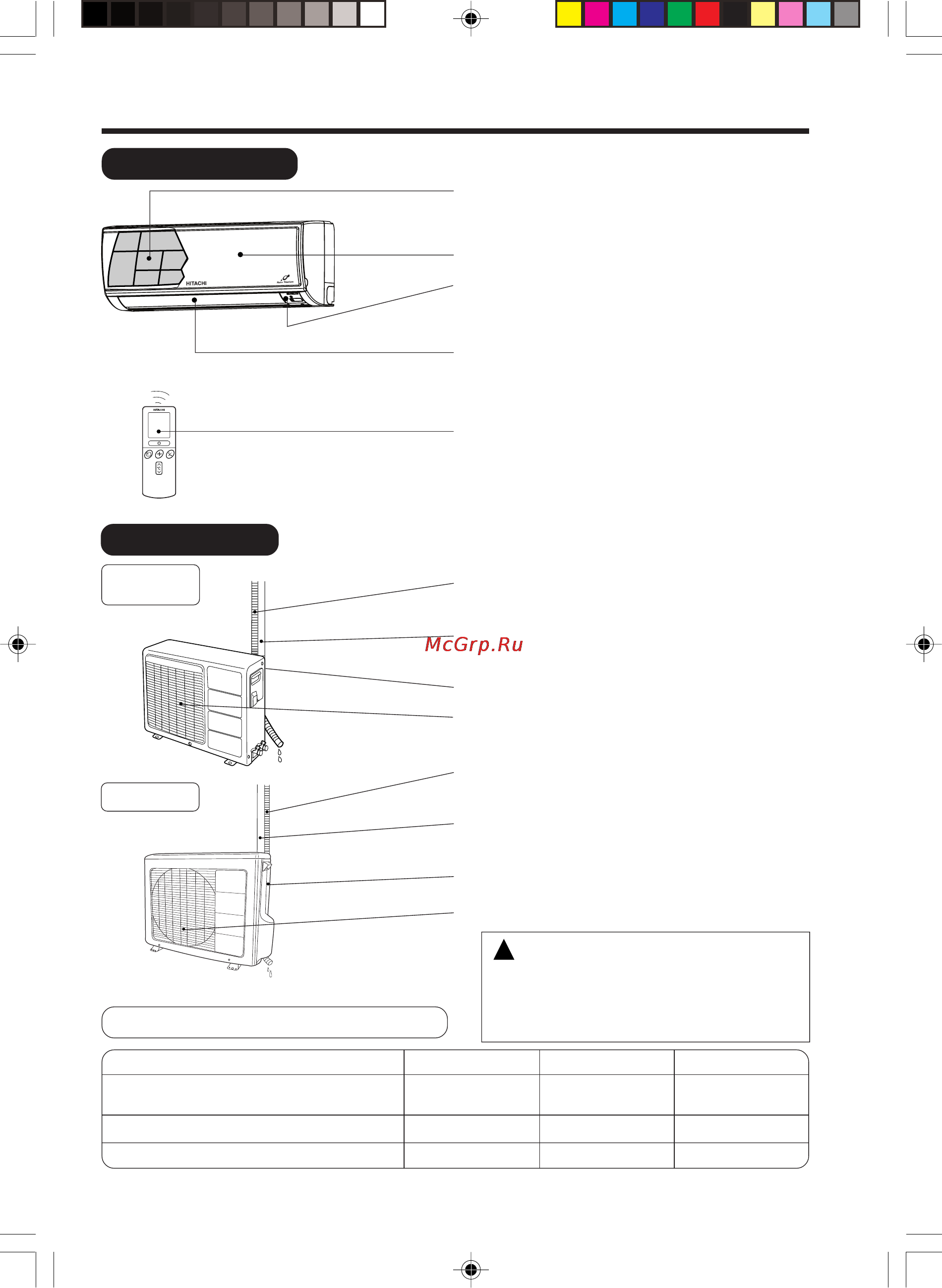

ВНУТРЕННИЙ БЛОК
НАИМЕНОВАНИЯ И Ф УНКЦИИ КАЖДОГО УЗЛА
ВОЗДУШНЫЙ ФИЛЬТР
Предотвращает попадание пыли во внутренний блок.
(смотри стр. 47)
Передняя панель
ИНДИКАТОРЫ ВНУТРЕННЕГО БЛОКА
Световой индикатор, показывающий условия работы.
(смотри стр. 31)
ГОРИЗОНТАЛЬНЫЙ ОТРАЖАТЕЛЬ •
ВЕРТИКАЛНЫЙ ОТРАЖАТЕЛЬ ВЫХОД
ВОЗДУХА)
(смотри стр. 42)
ДИСТАНЦИОННЫЙ РЕГУЛЯТОР
Посылает тиналы управления работой
внутреннего блока, а также для работы всей
системы.
(смотри стр. 32)
780
700
750
280
570
570
220
210
280
ОСТОРОЖНО
•
В режиме нагрева из наружного блока вытекает
конденсат или оттаявшая вода. Запрещается
блокировать отверстие выхода воды в наружном
блоке; в противном случае может произойти
замерзание конденсата или оттаявшей воды.
!
НАРУЖНЫЙ БЛОК
ШИРИНА (мм)МОДЕЛЬ ВЫСОТА (мм)
ТОЛЩИНА (мм)
НАИМЕНОВАНИЕ МОДЕЛИ И РАЗМЕСЫ
ДРЕНАЖНАЯ ТРУБКА
Сток сконденсированной воды.
Соединительный шнур и изолированная
трубка
Вход воздуха (СЗАДИ, ЛЕВАЯ СТОРОНА)
ВЫХОД ВОЗДУХА
ДРЕНАЖНАЯ ТРУБКА
Сток сконденсированной воды.
Соединительный шнур и изолированная
трубка
Вход воздуха (СЗАДИ, ЛЕВАЯ СТОРОНА)
ВЫХОД ВОЗДУХА
RAS-08CH9/10CH9/14CH9
RAS-08CH9(B)/10CH9(B)/14CH9(B)
RAC-08CH9/10CH9
RAC-14CH9
RAC-08CH9
RAC-10CH9
RAC-14CH9
(PYC1) RAS-08CH9/10CH9/14CH9 17/3/09, 9:3130
