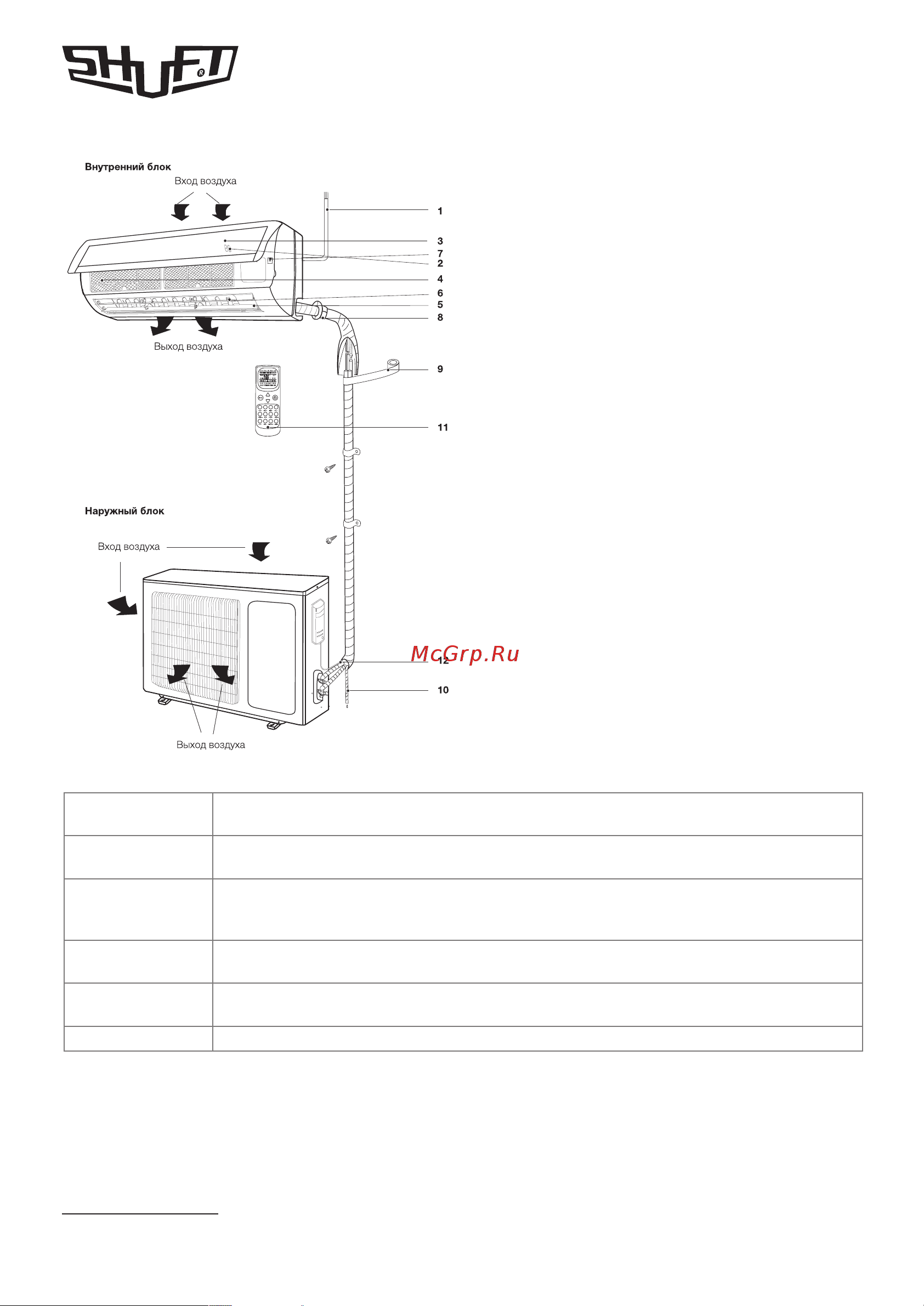

Устройство кондиционера

1 Шнур питания.

2 Дисплей.

3 Передняя панель.

4 Воздушный фильтр-сетка.

5 Горизонтальные жалюзи.

6 Вертикальные жалюзи.

7 Кнопка аварийного запуска.

8 Трасса для хладагента*.

9 Изоляция*.

10 Дренажная трасса*.

11 Пульт дистанционного управления.

12 Соединительный кабель*.

ПРИ МЕ ЧА НИЕ:

Этот кон ди ци о нер со сто ит из вну т рен не го и на руж но го бло ков.

Уп рав ле ние кон ди ци о не ром воз мож но с пуль та ДУ.

В комплект сплит-системы (кондиционера воздуха) входят:

один внутренний блок кондиционера воздуха с пультом управ-

ления в упаковке, один внешний (наружный) блок кондиционе-

ра воздуха в упаковке, одна инструкция пользователя.

Воздухозаборная

решетка

Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр, на котором

задерживается пыль.

Воздуховыпускная

решетка

Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку.

Пульт ДУ

С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би рать ре жим ра бо-

ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав ли вать ра бо ту кон ди ци о не ра по

тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.

Трасcа для

хладагента

Внутренний и наружный блоки кондиционера соединены между собой медными трубками по которым

перемещается хладагент.

Наружный блок

В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие элек три че с кие

ча с ти.

Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.

* Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.

* Данные позиции не поставляются в штатной комплектации кондиционера.
