RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

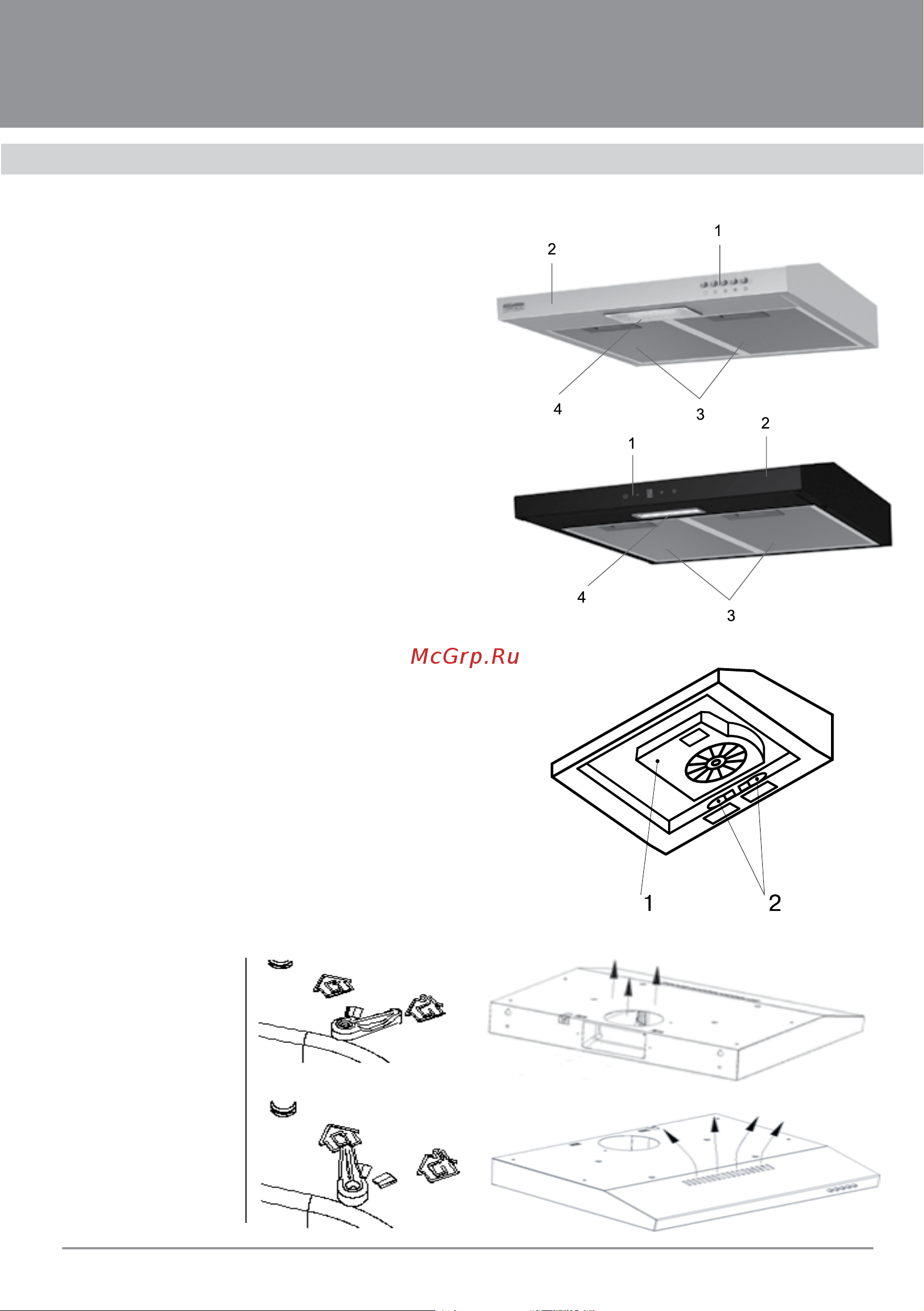

ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки состоит из сле-

дующих составных частей (см. Рис. 1):

1. Переключатель режимов работы вы-

тяжки может исполняться в двух вариан-

тах:

А) Кнопочная панель – вытяжка

JESSICA slim push button (см. Рис. 1а);

Б) Электронная панель – вытяжка

JESSICA slim sensor (см. Рис.1б).

2. Корпус вытяжки.

3. Алюминиевый жироулавливающий

фильтр.

4. Защитное стекло ламп подсветки.

Внутри вытяжки (после снятия алюми-

ниевых жироулавливающих фильтров) (см.

Рис. 2) находятся:

1. Короб мотора, внутри которого распо-

ложены, мотор, крыльчатка, монтаж-

ная колодка.

2. Лампы освещения.

3. Заслонка для изменения режимов ра-

боты вытяжки (см. рис. 3): отвода воз-

духа в вентиляционную шахту (a) или

рециркуляции (б).

Рис. 1

Рис. 2

Рис. 3а

Рис. 3б

Внимание!

Для переключения

вытяжки в режим ре-

циркуляции необходи-

мо так же установить

заглушку на выходное

отверстие вытяжки, из

комплекта поставки,

а при переходе в ре-

жим отвода воздуха,

заглушку необходимо

поменять на переход-

ник с антивозвратным

клапаном.
