• 10 •
• 7 •
ТАБЛИЦА 3

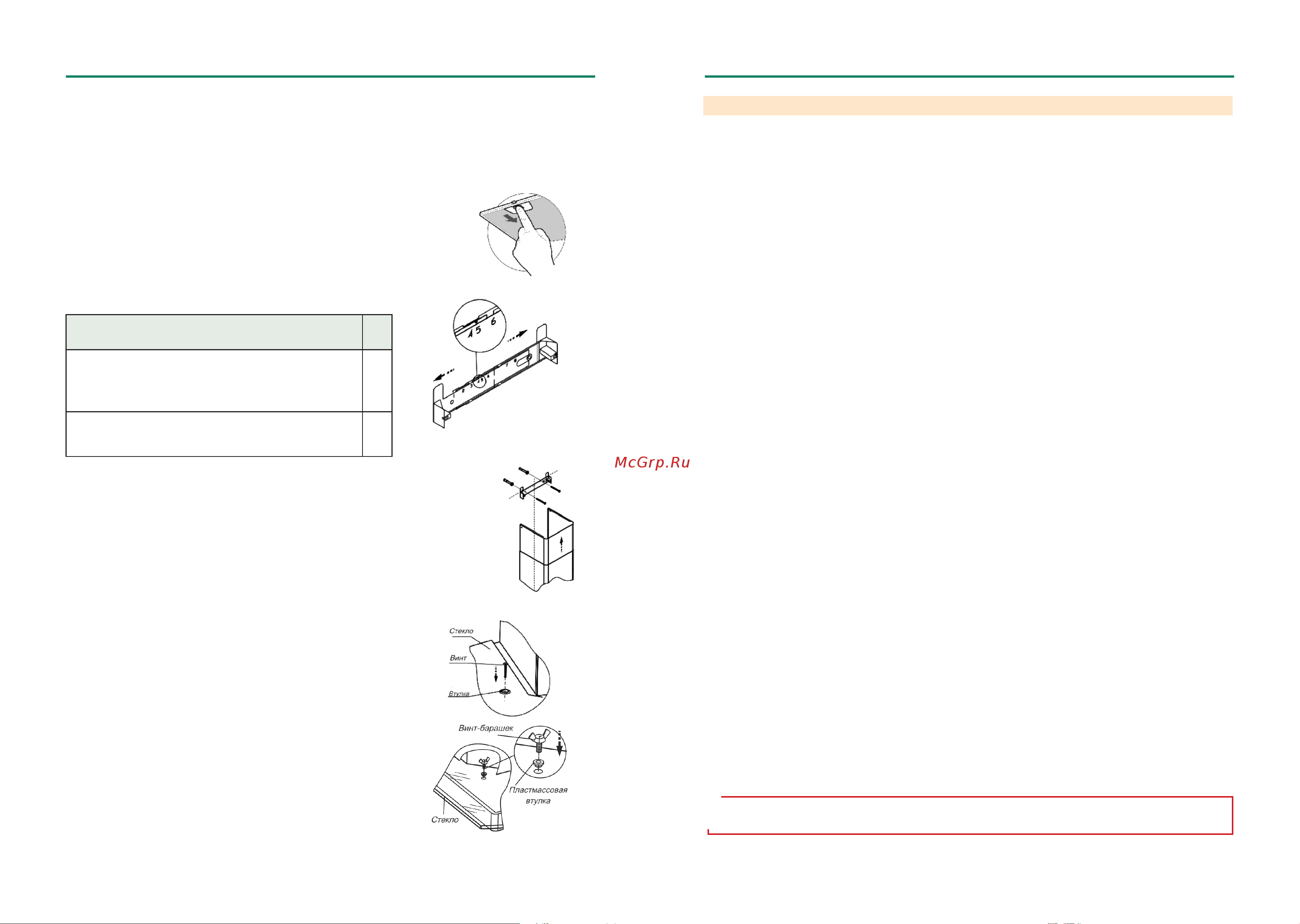

рис. 5
рис. 6
При креплении стекла на вытяжку винты не перетягивать!
Наименование
N
Аметист 50/60Н(П)-430-К3Г(К3Д)
Кристалл 50Н-430-К3Г(К3Д), Кристалл 60Н-430-К3Г(К3Д)
Лазурит 60Н-430-Э3Г(Э3Д)
Топаз 50Н-430-К3Г(К3Д), Топаз 60Н-430-К3Г(К3Д)
5
Алмаз 60/90Н-650-Э3Г(Э3Д),
Аметист 90Н(П)-650-К3Г(К3Д)
8
6.3 Крепление стекла.
4.1 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке
загрязненных поверхностей, снятию съемных частей производите при извлеченной вилке шнура
электропитания из розетки электросети.
4.2 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими
указанным в технических данных (220В±10%, 50Гц±2%).
4.3 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,
даже через некоторое время после их выключения еще имеется риск ожога.
4.4 Эксплуатируйте кухонную вытяжку только с установленными лампами.
4.5 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого
фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,
то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не
эксплуатируйте прибор без установленного фильтра!
4.6 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.
4.7 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфорок всегда
должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.
4.8 Работы по поиску и устранению неисправностей должны выполняться лицом, обученным правилам
работы с электроустановками. При повреждении электрического шнура его замену производит специалист
сервисной службы. Категорически запрещается обрезать вилку при монтаже кухонной вытяжки.
4.9 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от
статических и динамических нагрузок.
4.10 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое
используется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы,
работающие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме,
достаточном для сгорания топлива. При подаче воздуха в недостаточном объеме возникает опасность
отравления газообразными продуктами сгорания, которые всасываются обратно в помещение.
4.11 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое
для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам,
которые только направляют воздух обратно в комнату).
4.12 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть
физические, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,
когда за такими лицами осуществляется надзор или проводится их инструктирование относительно
использования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор
за детьми с целью недопущения их игр с прибором.
4.13 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический
выключатель с током срабатывания не более 16А (рекомендуемый 2А).
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании с при-
борами для приготовления пищи.
!
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную
линию, снимите фальтшрубы;
- приложите кронштейн к стене, как показано на рисунке 6 ;
- осевая линия кронштейна должна совпадать с осевой линией кухонной вытяжки,
а верхний край с ранее проведенной горизонтальной линией;
- обозначьте центры отверстий, для крепления кронштейна, просверлите два
отверстия Ø8 мм и забейте дюбели.
Прикрепите кронштейн к стене винтами.
АМЕТИСТ • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ
рис. 8
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите на пружинный замок на
фильтре и потяните его вниз и на себя (рис. 4);
- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите два отверстия (размер «Б») для дюбелей Ø8х40мм и забейте их;
- навесьте ее и дополнительно закрепите двумя самонарезающими винтами (размер «Б»);
- установите фильтры.
6.2 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить его на
нужный размер (равный ширине верхней фальштрубы) (рис. 5);
- увеличьте размер кронштейна (если это необходимо), раздвинув его, и у-
становите фиксатор напротив цифры, соответствующей Вашей вытяжке (см
табл.3, графа N);
- установите на вытяжку комплект из двух телескопических фальштруб.
рис. 4
рис. 7
Для вытяжек «Аметист», (рис.7):«Алмаз»
- установите на вытяжку стекло.
- в отверстия на стекле вставьте втулки.
- прикрепите стекло к корпусу винтами М6х30мм.
Для вытяжек «Кристалл 50/60 , «Лазурит 60 , «Топаз 50/60 (рис. 8):» » »
- снимите фильтр (рис.4), отверните винты-барашки;
- установите стекло и закрепите его винтами-барашками через пластмас-
совые втулки. Установите фильтр на место.
