• 8 •
• 9 •
ДЛЯ КВ «КРИСТАЛЛ 50, 60», «ЛАЗУРИТ 60»,«ТОПАЗ 50, 60»
ТАБЛИЦА 2
рис. 3
Наименование
А (мм)
Б (мм)
Е (мм)
Аметист 50Н(П)-430-К3Г (К3Д),
Аметист 60Н(П)-430-К3Г (К3Д),
180
180
251
Аметист 90Н(П)-650-К3Г (К3Д)
230
230
290
Алмаз 60Н-650-Э3Г (Э3Д)
Алмаз 90Н-650-Э3Г (Э3Д)
230
230
290
Кристалл 50Н-430-К3Г(К3Д), 60Н-430-К3Г(К3Д)
Лазурит 60Н-430-Э3Г (Э3Д)
Топаз 50Н-430-К3Г (К3Д), 60Н-430-К3Г (Э3Д)
184
140
280
6.1 Установка кухонной вытяжки (рис.3):
- всегда устанавливайте кухонную вытяжку над центральной частью плиты;
- разметьте линию установки нижней части вытяжки над плитой (рис. 1);
- разметьте осевую вертикальную линию по центру участка, предусмотренного для ее установки;
- разметьте линию на расстоянии «Е» от нижней части вытяжки;
- на этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А»
был поделен пополам относительно осевой линии;
- просверлите два отверстия (размер) «А» для установки дюбелей Ø8х40 мм и забейте их;
- вверните два самонарезающих винта (размер «А»);
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
АМЕТИСТ • АЛМАЗ • КРИСТАЛЛ • ЛАЗУРИТ • ТОПАЗ
1 Корпус вытяжки в комплекте с
вентилятором, устройством управления и
освещения, фильтром.
2 Стекло
3 Верхняя фальштруба.
4 Нижняя фальштруба
5 Кронштейн для крепления верхней
фальштрубы.
6, 7 Дюбели Ø8х40 мм и винты
самонарезающие 4х41 мм для крепления
вытяжки к стене и для крепления
кронштейна к стене.
8 Винты самонарезающие 3,5х11 мм для
крепления верхней фальштрубы к крон-
штейну.

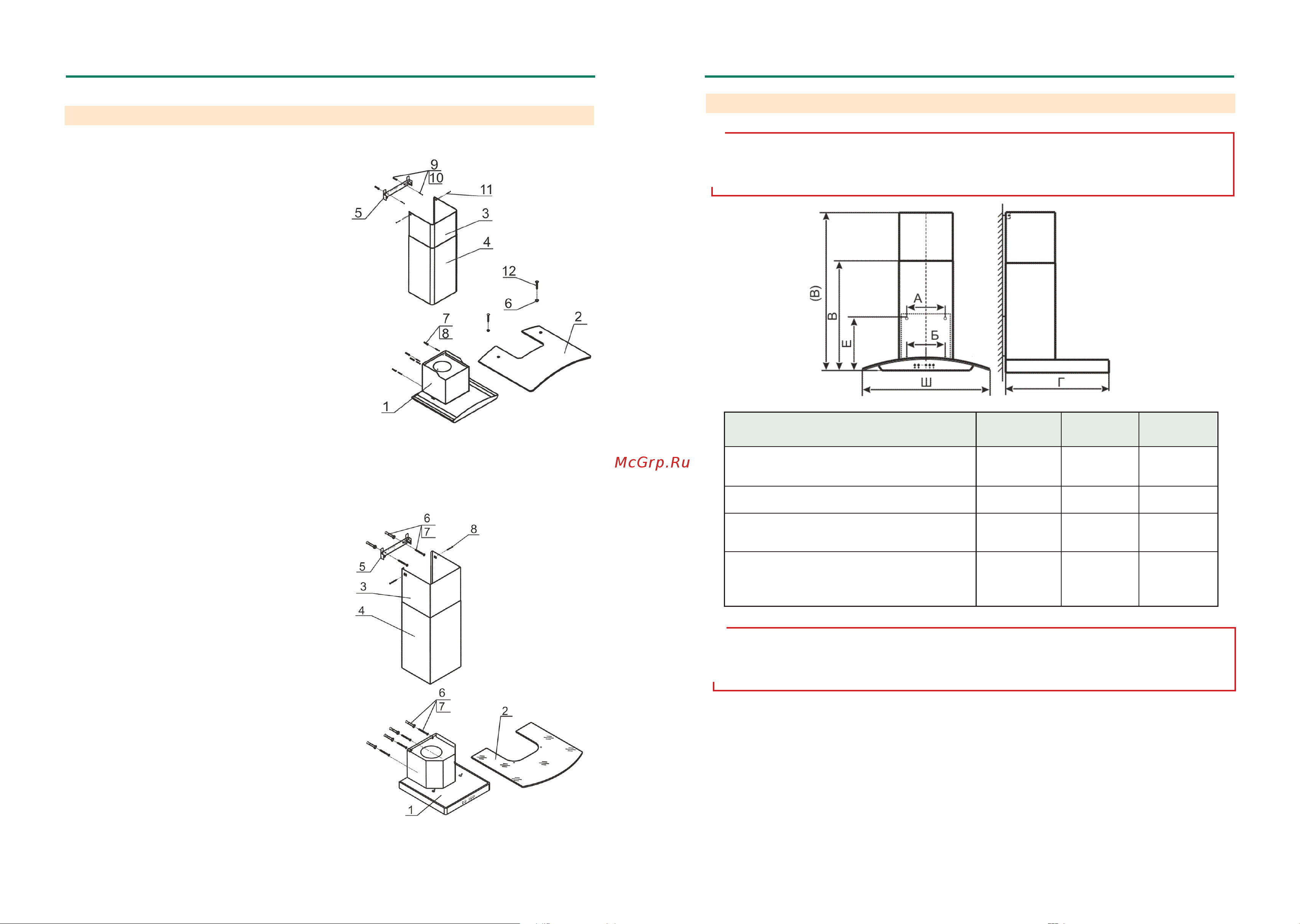

5 УСТРОЙСТВО
ДЛЯ КВ «АМЕТИСТ», «АЛМАЗ»
1 Корпус вытяжки в комплекте с вентилятором,
устройством управления и освещения, фильтром.
2 Стекло
3 Верхняя фальштруба.
4 Нижняя фальштруба
5 Кронштейн для крепления верхней фальштрубы.
6 Втулки для крепления стекла.
7, 8 Дюбели Ø8х40(Ø10х50*) мм и винты
самонарезающие 4х41 (6х50*) мм для крепления
вытяжки к стене
9, 10 Дюбели Ø8х40 мм и винты самонарезающие
4х41 мм для крепления крепления кронштейна к
стене.
11 Винты самонарезающие 3,5х11 мм для крепления
верхней фальштрубы к кронштейну.
12 Винты М 6х30 мм для крепления стекла к корпусу
вытяжки.
рис. 2
6 ПОДГОТОВКА К РАБОТЕ
!
ПРЕДЕПРЕЖДЕНИЕ: Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с
вытяжки из нержавеющей стали, пока Вы не убедитесь в ее технической исправности путем
подключения к электрической сети и проверки всех функций. Защитную пленку с вытяжек из
нержавеющей стали рекомендуется снимать после окончания монтажа.
рис. 2А
ВНИМАНИЕ: В зависимости от варианта монтажа используйте самонарезающие винты и дюбели,
соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на
которой должна быть смонтирована кухонная вытяжка.
!
*- для КВ Аметист 90
