Ballu Machine DС Pump [3/9] Устройство прибора
![Ballu Machine DС Pump [3/9] Устройство прибора](/views2/1994995/page3/bg3.png)
4
5
График производительности насоса.
*1 метр высоты подъема конденсата равен 5-ти метрам подачи конденсата
погоризонтали
Назначение
Технические
характеристики
3
2a
2b
5
2c
2d
2
2e
4
1
6
Напряжение питания, В~Гц 100-230~50
Номинальная мощность, Вт 3
Номинальный ток, А 2
Уровень шума, дБ(А) 19
Макс. производительность, л/ч 18
Макс. высота подъема конденсата, м 12
Макс. длина подачи по горизонтали, м 60
Макс. высота всасывания от датчика до насоса, м 2,5
Макс температура воды, °С 50
Влагозащитное иполнение, IP IP20
Класс электрозащиты II
Размеры насоса (ШхВхГ), мм 171х35х38
Размеры датчика (ШхВхГ), мм 86х40х45
Размеры упаковки (ШхВхГ), мм 175х92х108
Вес нетто, кг 0,29
Вес брутто, кг 0,46
Технические характеристики
Назначение
Дренажный насос раздельного типа
представляет собой устройство для
отвода конденсата от кондиционеров
малой и средней производитель
-
ности. Контроль уровня воды осу-
ществляется поплавковым датчиком,
помещенным в компактный пласти
-
ковый контейнер. Дренажные насосы
необходимы в случаях, когда невоз
-
можно обеспечить гарантированный
естественный сток конденсата под на
-
клоном или в случаях, когда место вы-
вода конденсата расположено выше
уровня внутреннего блока.

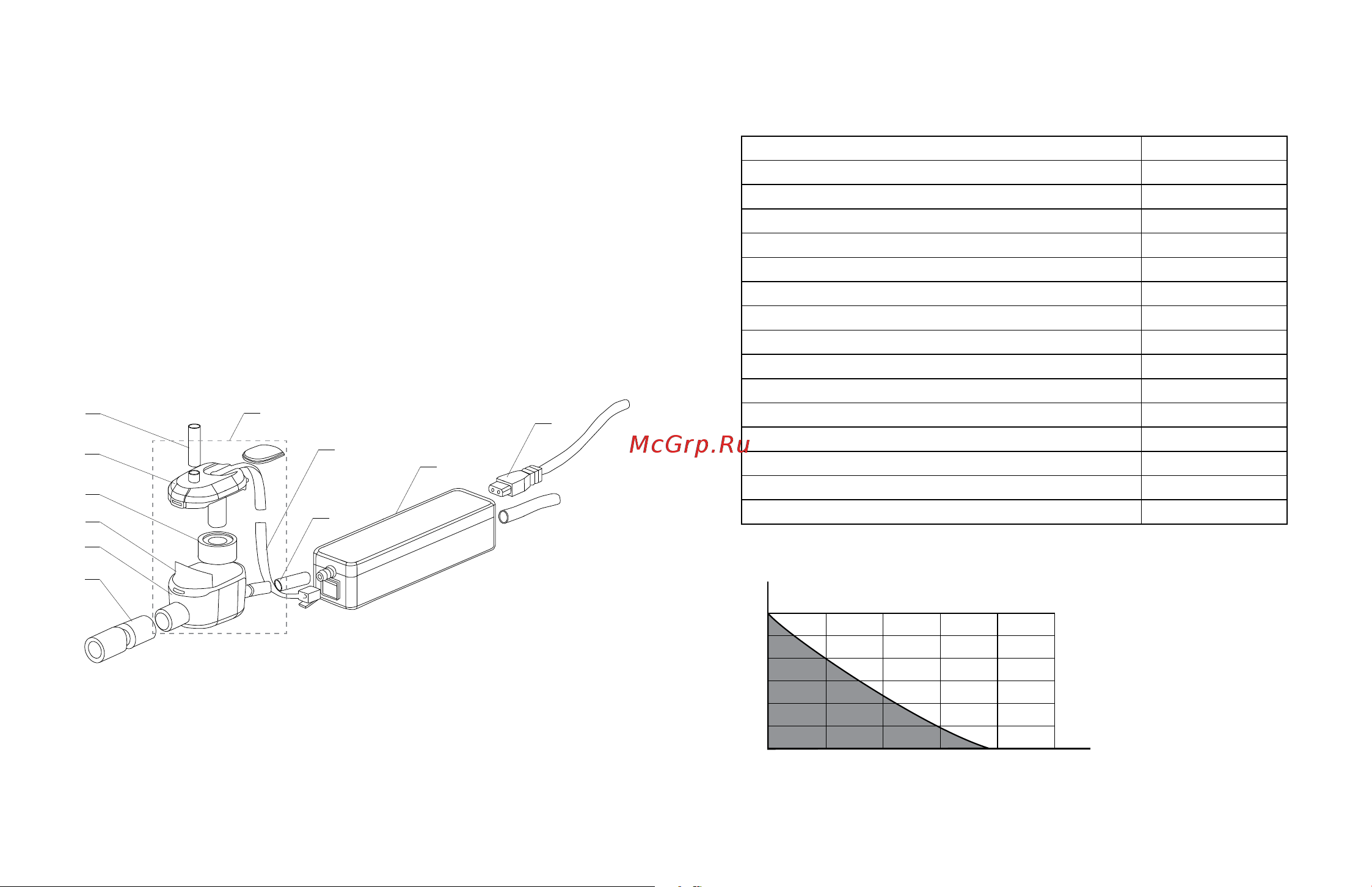

Устройство прибора
1. Насос
2. Детектор
2а. Корпус детектора
2b. Крышка
2c. Поплавок
2d. Фильтр
2e. Кабель подключения датчика
3. Соединительное колено
4. Соединительная капиллярная
трубка
5. Вентиляционная трубка
6. Кабель питания насоса
2
4
6
8
10
12
м
0 5 10 15 20 25 л/ч
