Установка прибора
Установка прибора
Установка прибора

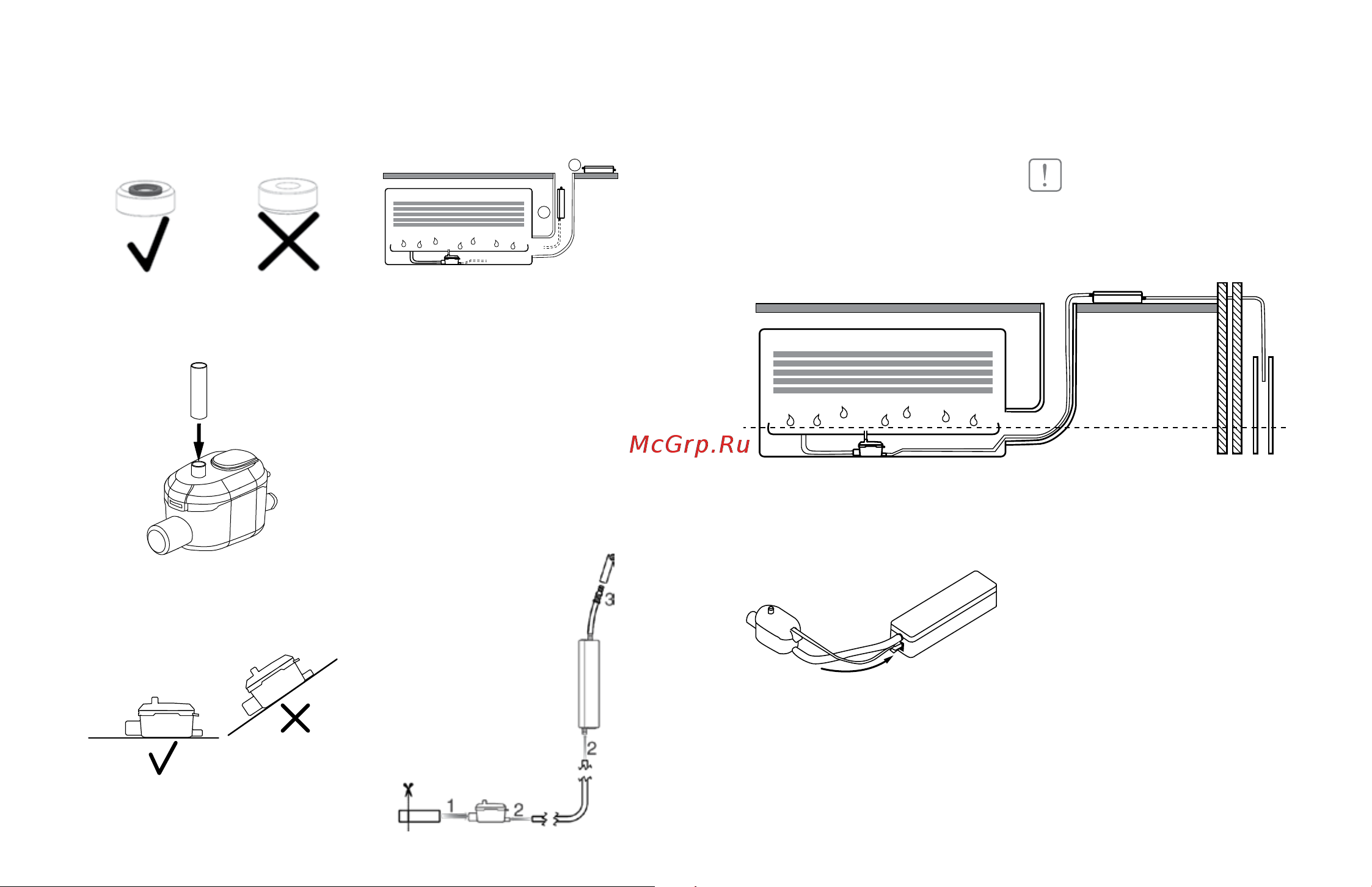

А – Детектор
- Магнитом вверх.
- Установить вентиляционную
трубку на крышку детектора по
направлению вверх.
- Расположить детектор в
горизонтальном положении.
В - Насос
- Установить насос в отводном же
-
лобе 1 или на подвесном потолке 2.
1
2
Примечание
Соблюдайте направление отвода
воды (указано стрелкой на боковой
части насоса).
- Вокруг насоса следует оставить
достаточно свободного места,
чтобы он мог охлаждаться в слу
-
чае продолжительной работы.
- Устраните возможность контакта
электрических кабелей с водой.
C – Гидравлическое подключение
- Соединить детектор с дренаж
-
ным поддоном (1).
- Соединить насос и детектор с
помощью капиллярной трубки,
входящей в комплект (2).
- Отвод воды (3):
Выход насоса соединяется с отво
-
дной канализацией при помощи тру-
бы со внутренним диаметром 6мм.
Примечание
Труба для вывода конденсата от на
-
соса не входит в комплект поставки.
ВНИМАНИЕ!
Опасность сифонирования: выход
отводной трубы должен распола
-
гаться выше уровня дренажного
поддона с конденсатом.
D – Электрическое подключение
- Соединить детектор с насосным
блоком при помощи кабеля.
- Произвести электрическое под
-
ключение насоса (фаза, нейтраль):
через кондиционер.
