Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
3
UKR
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Додаток
1 О П И С ХОЛ О Д И Л Ь Н И КА
1.1 Холодильник призначений для охолодження, зберігання
свіжих продуктів в ХК; для заморожування свіжих продуктів, три-
валого зберігання заморожених продуктів та приготування харчо-
вого льоду в МК відповідно з рисунком 1.
1.2 Експлуатувати холодильник необхідно при температурі на-
вколишнього середовища від плюс 10
0
С до плюс 38
0
С.
1.3 Загальний простір, необхідний для експлуатації холодиль-
ника, визначається габаритними розмірами, які вказані на рисун-
ку 2 в міліметрах. Для безперешкодного виймання комплектую-
чих з холодильника необхідно відкривати двері камер на кут не
менше 90
0
.
1.4 Органом регулювання температури в холодильни-
ку відповідно з рисунком 3 є ролик регулювання температури
(далі – ролик), який знаходиться під маскою холодильника Ролик
повертається за годинниковою стрілкою і проти неї і має цифрові
поділки. Поділка “1” відповідає найбільш високій температурі (най-
менше охолодження) в камері, поділка “7” — найбільш низькій
(найбільше охолодження). Поділку ролика слід встановити під по-
кажчиком при регулюванні температури.
МХМ-2808-ХХ КШД-263/53
МХМ-2819-ХХ КШД-310/70
МХМ-2826-ХХ КШД-293/53
МХМ-2835-ХХ КШД-280/70
I — холодильна камера (ХК);
II — морозильне відділення (МК):
«а» — зона зберігання;
«б» — зона заморожування та зберігання
I
II
посудина (для овочів
або фруктів)
полка-скло
(нижня)
полка-скло
полка морозильної
камери
обмежувач (великий)
посудина з кришкою
обмежувач (малий)
бар’єр-полиця
бар’єр-полиця
вкладиш для яєцьйорж форма для льоду
упор задній

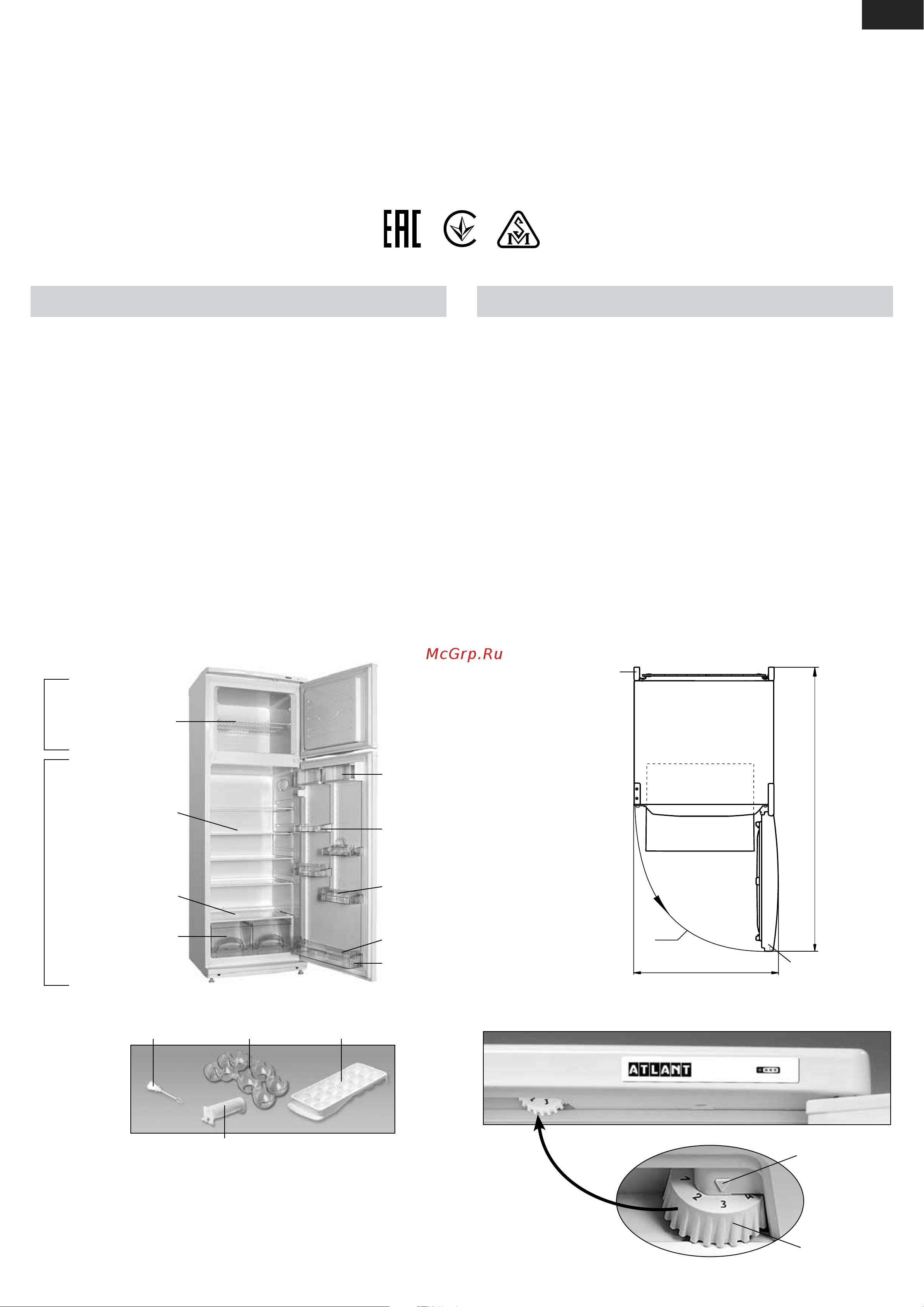

Рисунок 1 — Холодильник і комплектуючі вироби
двері МК
1175
Рисунок 2 — Холодильник (вигляд зверху)
упор задній
90
0
613
2 Е КС П Л УАТА Ц І Я ХОЛ О Д И Л Ь Н И К А
2.1 ПЕРШЕ ВМИКАННЯ
Підключити холодильник до електричної мережі: вставити вил-
ку шнура живлення в розетку.
Відкрити двері МК. При першому вмиканні рекомендується
встановити під покажчиком поділку “3” або “4” ролика відповідно
з рисунком 3. Закрити двері МК.
При необхідності провести регулювання температури за допо-
могою ролика. Якщо після регулювання або змін умов експлуатації
компресор почав працювати безперервно, необхідно обертати
ролик в сторону зменшення цифрових поділок до клацання тер-
морегулятора. Після регулювання температура в холодильнику
підтримується автоматично.
2.2 СИСТЕМА АВТОМАТИЧНОГО РОЗМОРОЖУВАННЯ ХК
2.2.1 В ХК використовується автоматична система розморо-
жування. Іній, що з’являється на задній стінці ХК, після вимкнення
циклічно працюючого компресора тане і перетворюється в крапли-
ни води. Краплини талої води стікають в лоток, через отвір в ньо-
му – в пацівок і попадають в посудину на компресорі відповідно з
покажчик
ролик
Рисунок 3 — Регулювання температури
ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК
«а»
«б»
1003001
