Sony KDL32R433B [28/36] Схема подключения
![Sony KDL32R433B [28/36] Схема подключения](/views2/1099854/page28/bg1c.png)
28
RU
D:\Sony TV Job\Daisy 51_Revision\JC140163_4528603921_Daisy 51_Revision
(RUUA)\4528603921\01RU\050OPT.fm
masterpage:
1col.Left
KDL-40R48xB / 40R45xB / 32R43xB / 32R41xB
4-528-603-92(1)
KDL-40R48xB / 40R45xB / 32R43xB / 32R41xB

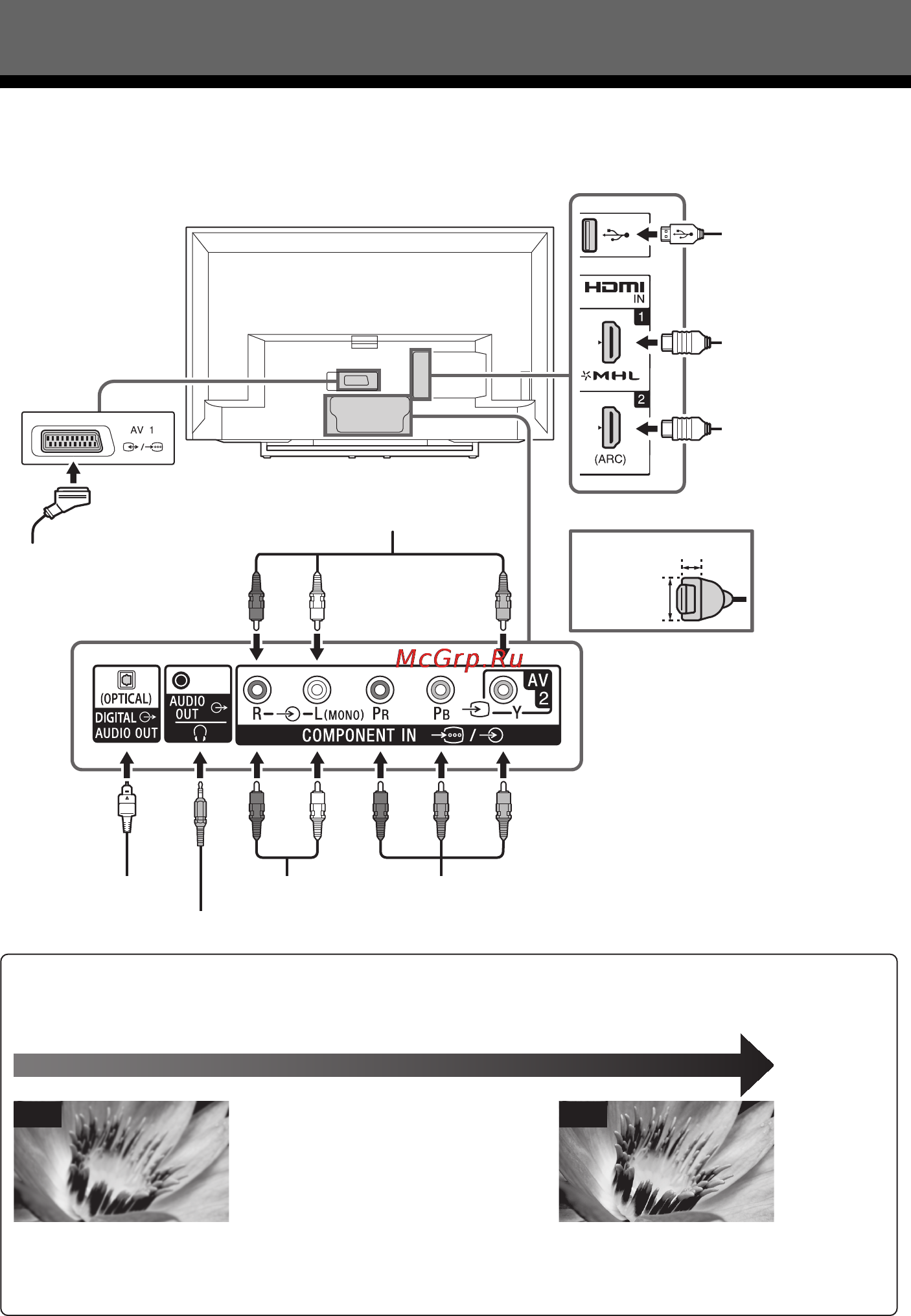

Схема подключения
К телевизору можно подключить широкий спектр дополнительного оборудования.
Просмотр изображений с подключенных устройств
Наушники/домашняя аудиосистема/сабвуфер
DVD-проигрыватель с компонентным выходом
Домашняя аудиосистема
с оптическим входом
Видеомагнитофон/игровая приставка/DVD-
проигрыватель/видеокамера S VHS/Hi8/DVC
Цифровая
фотокамера/
видеокамера/
носитель данных
USB
*
Домашняя
аудиосистема с
Устройство ARC/
HDMI
*
Устройство HDMI/
MHL
*
< 12 мм
< 21 мм
Видеомагнитофон/
устройство записи
дисков DVD
SD HD
Качество изображения
• Композитный кабель AV
•Кабель антенны
Видеофильмы стандартной четкости (SD) имеют
сигналы изображения с разрешением 480 (NTSC) или
576 (PAL/SECAM) строк по вертикали.
•Компонентный
кабель
•Кабель HDMI
Видеофильмы высокой четкости (HD — High
Definition) имеют сигналы изображения с
разрешением 720 или 1080 строк по
вертикали.
010COV.book Page 28 Wednesday, February 19, 2014 3:36 PM
