ВСТАНОВЛЕННЯ / З’ЄДНАННЯ
Попередження
• Автомагнітола призначена лише для встановлення на автомобілях з джерелом
живлення 12 В постійного струму і підключенням мінусового проводу до маси.
• Відключіть негативний контакт акумулятору перед підключенням кабелів та монтажем.
• Не підключайте кабелі батареї (жовті) та кабель запалення (червоний) до шасі
автомобіля або кабелю заземлення (чорний), щоб уникнути короткого замикання.
• Ізолюйте непідключені кабелі за допомогою вінілової стрічки, щоб уникнути короткого
замикання.
• Переконайтеся у тому, що після закінчення встановлення пристрою, виконано його
заземлення на шасі авто.
Застереження
• Задля безпеки, доручіть цю роботу фахівцям. Зверніться до дилера автомагнітоли.
• Цей пристрій призначений для встановлення до консолі автомобіля. Не торкайтеся
металевих деталей цього пристрою у процесі та протягом певного часу після
завершення експлуатації. Температура металевих деталей, наприклад, радіатора
охолодження та кожуху, значно підвищується.
• Не підключайте кабелі
[
динаміка до шасі автомобіля, кабелю заземлення
(чорний) або паралельно до обох.
• Підключіть динаміки з максимальною потужністю не більше 50Вт. Якщо
максимальна потужність динаміків нижче 50Вт, змініть настройку
[AMPGAIN]
,
щоб уникнути пошкодження динаміків.
(
10)
•
Встановіть прилад під кутом менше 30º.
• Якщо підвіска електрокабелів вашого автомобіля не має клеми запалення,
підключіть кабель запалення (червоний) до клеми на коробці запобіжників
автомобіля, що забезпечує живлення 12 В постійного струму та вмикається та
вимикається за допомогою ключа запалення.
• Після установки приладу слід перевірити справність стоп-сигналів, сигнальних вогнів,
двірників тощо.
• Якщо запобіжник перегорить, спочатку переконайтеся, що кабелі не торкаються
шасі автомобіля, а потім замініть старий запобіжник на новий з такими ж
характеристиками.
Основні процедури
1
Вийміть ключ з замка запалювання, потім
відключіть клему [ акумулятора автомобіля.
2 Правильно підключіть всі кабелі.
Див. розділ “Підключення проводів”.
(
15)
3 Встановіть прилад у своєму автомобілі.
Див. розділ "Установка пристрою (монтаж автомагнітоли)".
4 Підключіть клему [ акумулятора автомобіля.
5 Перезавантажте пристрій.
(
3)
Як зняти пристрій
Кронштейн (не входить до
комплекту поставки)
Карман
Гвинти з плоскою або круглою
голівкою (не входить до
комплекту поставки) M5 × 8мм
Не вимагає підключення
кабелів.
(
15)
Зігніть відповідні фіксатори для
надійного встановлення екрану на
його місці.
Гачки мають бути на
верхній стороні
Вирівняйте зовнішню пластину перед
установкою, як показано.
Панель приладів
автомобіля

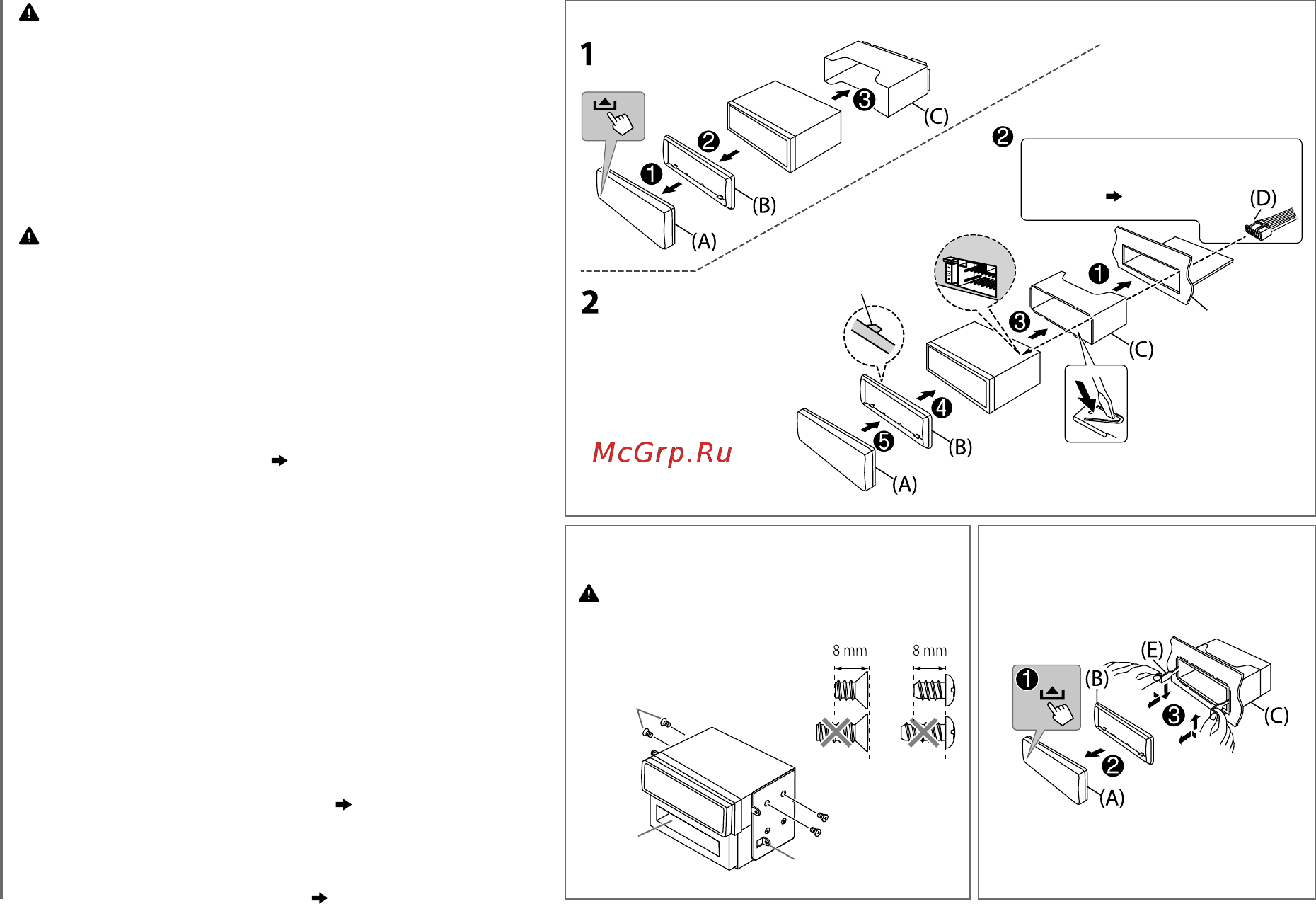

Установка пристрою (монтаж автомагнітоли)
При установці без монтажного
кожуха
Використовуйте тільки вказані гвинти. При використанні
неправильних гвинтів можна пошкодити даний пристрій.
UK_KD-X215_006A[EE]1.indd 14UK_KD-X215_006A[EE]1.indd 14 1/11/2013 2:46:43 PM1/11/2013 2:46:43 PM
