PARKING
BRAKE
REVERSE
GEAR
SIGNAL
46

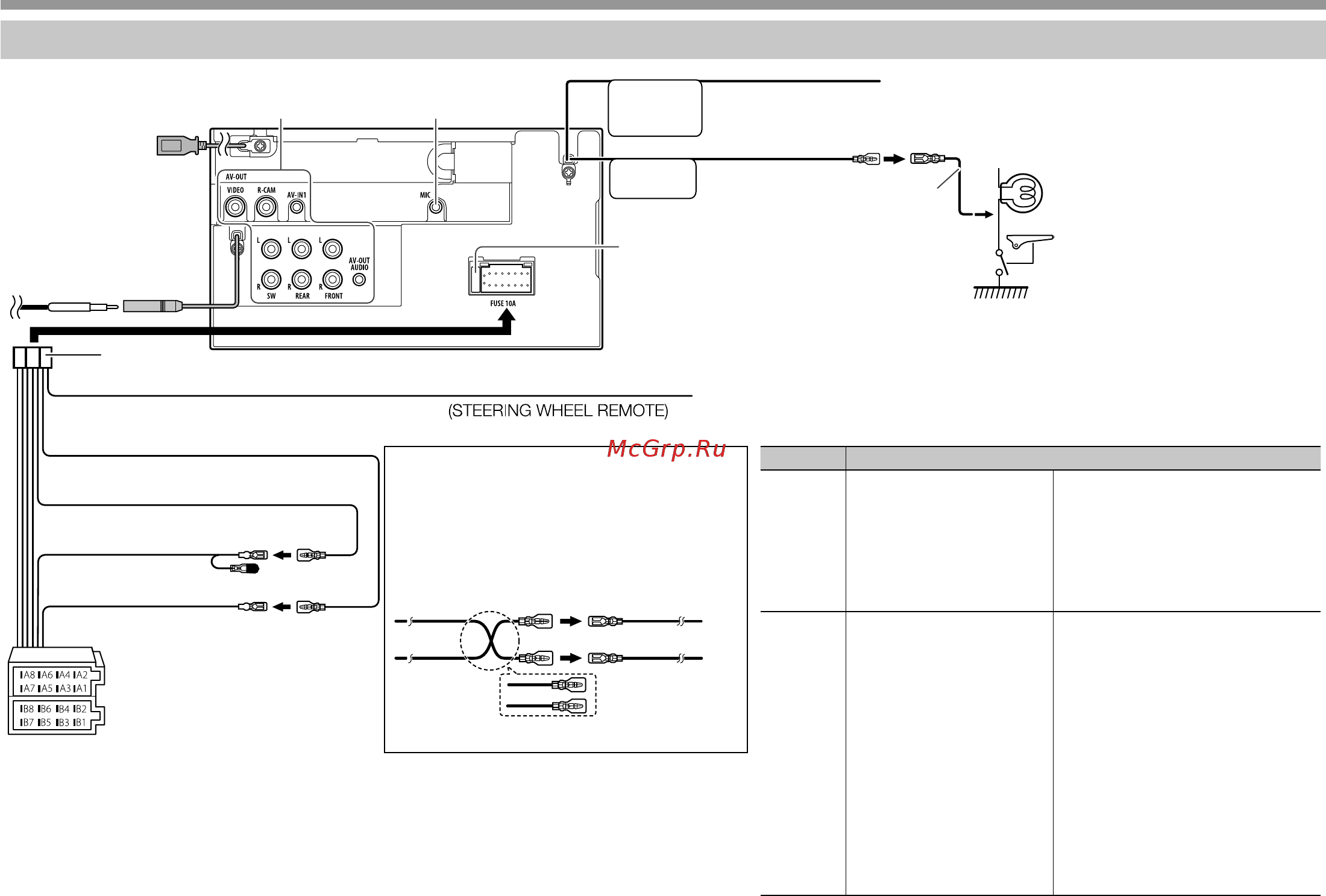

Підключення конекторів ISO
Вам можливо знадобиться модифікувати
проводку джгута проводки, що
додається до комплекту, як це показано
на малюнку нижче.
ПІДКЛЮЧЕННЯ/УСТАНОВКАПІДКЛЮЧЕННЯ/УСТАНОВКА
Підключення
R Підєднання проводів то контактних розємів
Див. стор.47. Див. стор.47.*
Розєм USB: Див.
стор.47.
Підєднайте шнур
антени до гнізда
антени.
Запобіжник 10 А
Підєднайте до джгуту проводки лампи
заднього ходу автомобіля при використанні
камери заднього виду, що не входить до
комплекту постачання.
Підєднайте до джгуту
проводки вимикача виявлення
ручного гальма автомобіля.
Для забезпечення
максимальної безпеки
обовязково підєднайте
датчик паркування.
До дистанційного адаптеру обладнання вашого автомобіля
Якщо не виконується ніяких зєднань, не дозволяйте кабелю виходити
з-під щитка.
Фіолетовий з білими смужками
(Провід датчика заднього ходу)
Ясно-зелений
(Провід датчика
паркування)
3
1
Світло-синій з жовтою смужкою (Провід рульового пульту
дистанційного керування)
Жовтий (провід акумуляторної батареї)
Червоний (провід запалювання)
Червоний (A7)
Жовтий (A4)
* Тільки для KW-V40BT/KW-V20BT.
Зєднувач A
Зєднувач В
Контакт Колір та функції зєднувача А та В
A4 Жовтий Батарея
A5 Синій з білою смужкою Регулювання потужності
A6 Помаранчевий з білою
смужкою
Зменшення яскравості
A7 Червоний Запалювання (ACC)
A8 Чорний Підключення заземлення
B1 Фіолетовий
Правий динамік ª (задній)
B2 Фіолетовий з чорною
смужкою
Правий динамік · (задній)
B3 Сірий
Правий динамік ª (передній)
B4 Сірий з чорною
смужкою
Правий динамік · (передній)
B5 Білий
Лівий динамік ª (передній)
B6 Білий з чорною
смужкою
Лівий динамік · (передній)
B7 Зелений
Лівий динамік ª (задній)
B8 Зелений з чорною
смужкою
Лівий динамік · (задній)
Червоний
(Провід запалювання)
Пристрій
Жовтий (Провід
акумуляторної
батареї)
Автомобіль
Червоний (A7)
Жовтий (A4)
Проводка за замовчуванням
