ХАРАКТЕРИСТИКИ И ОРГАНЫ УПРАВЛЕНИЯ
rus 51
3. Опустите подвесной двигатель на ручку изменения наклона.
ОПУСКАНИЕ ПОДВЕСНОГО ДВИГАТЕЛЯ В РАБОЧЕЕ ПОЛОЖЕНИЕ
1. Передвиньте ручку запирания наклона в свободное положение. Слегка отклоните подвесной
двигатель вверх и освободите ручку изменения наклона. Опустите подвесной двигатель в рабочее
положение.
2. Передвиньте ручку запирания наклона в заблокированное положение.
9703
РЕГУЛИРОВКА РАБОЧЕГО УГЛА

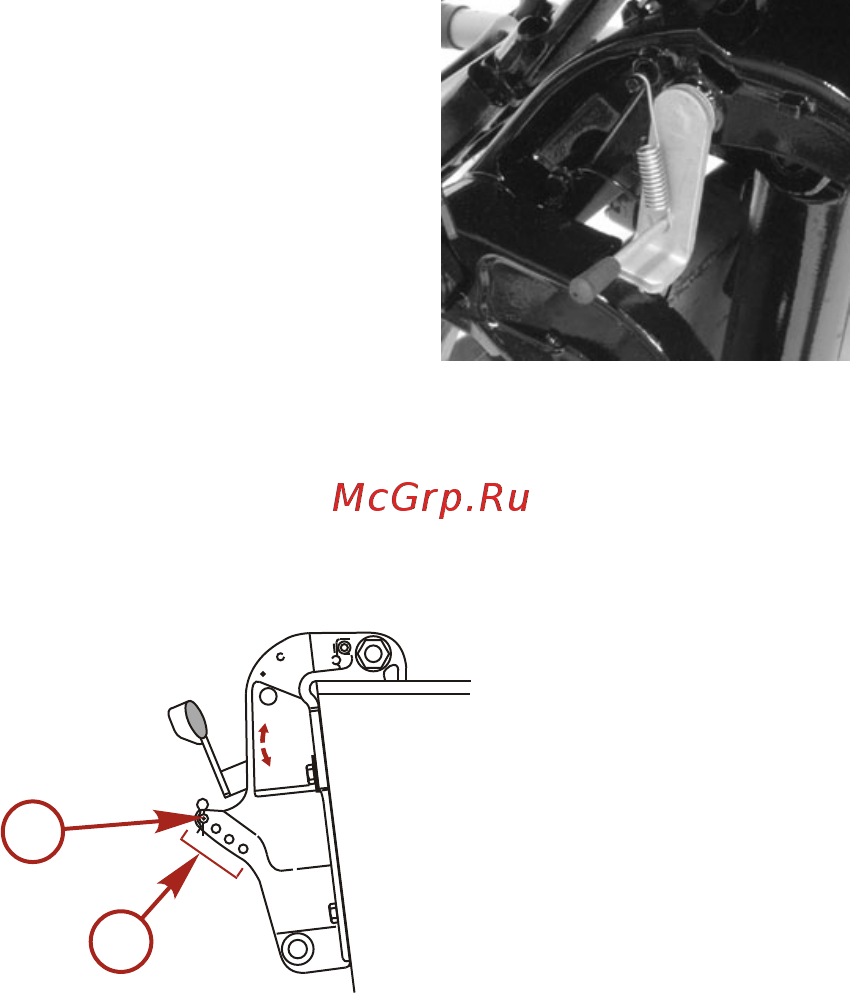

Транцевые кронштейны имеют четыре отверстия для регулировки вертикального рабочего угла
(перемещения переднего останова) подвесного двигателя. Используйте штифт изменения наклона для
регулировки в этих четырех отверстиях.
a - Отверстия транцевых кронштейнов
b - Штифт изменения наклона
Отрегулируйте рабочий угол подвесного двигателя так, чтобы при движении лодки на полной скорости
подвесной двигатель был перпендикулярен к поверхности воды.
LOCK
FREE
a
b
10290
