УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus 103

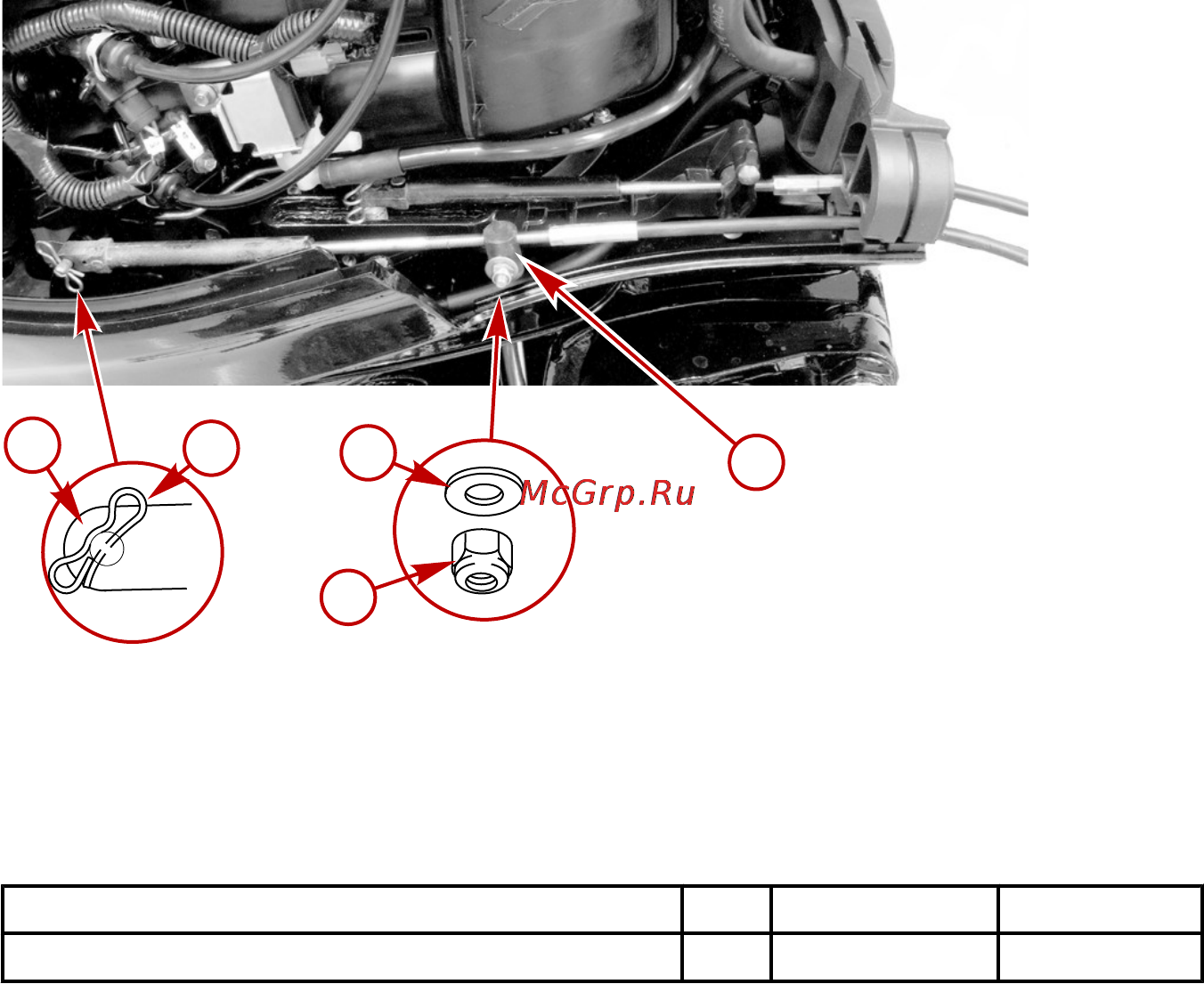

5. Прикрепите трос дроссельной заслонки к монтажной шпильке с помощью плоской шайбы и
стопорной гайки. Затяните контргайку с указанным моментом затяжки.
a - Трос дроссельной заслонки
b - Фиксатор шплинта
c - Плоская шайба
d - Контргайка
e - Тросовая камера
Описание Нм фунто-дюйм. фунто-фут.
Стопорная гайка троса дроссельной заслонки 6 53
28494
b
a
c
d
e
