УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
94 rus

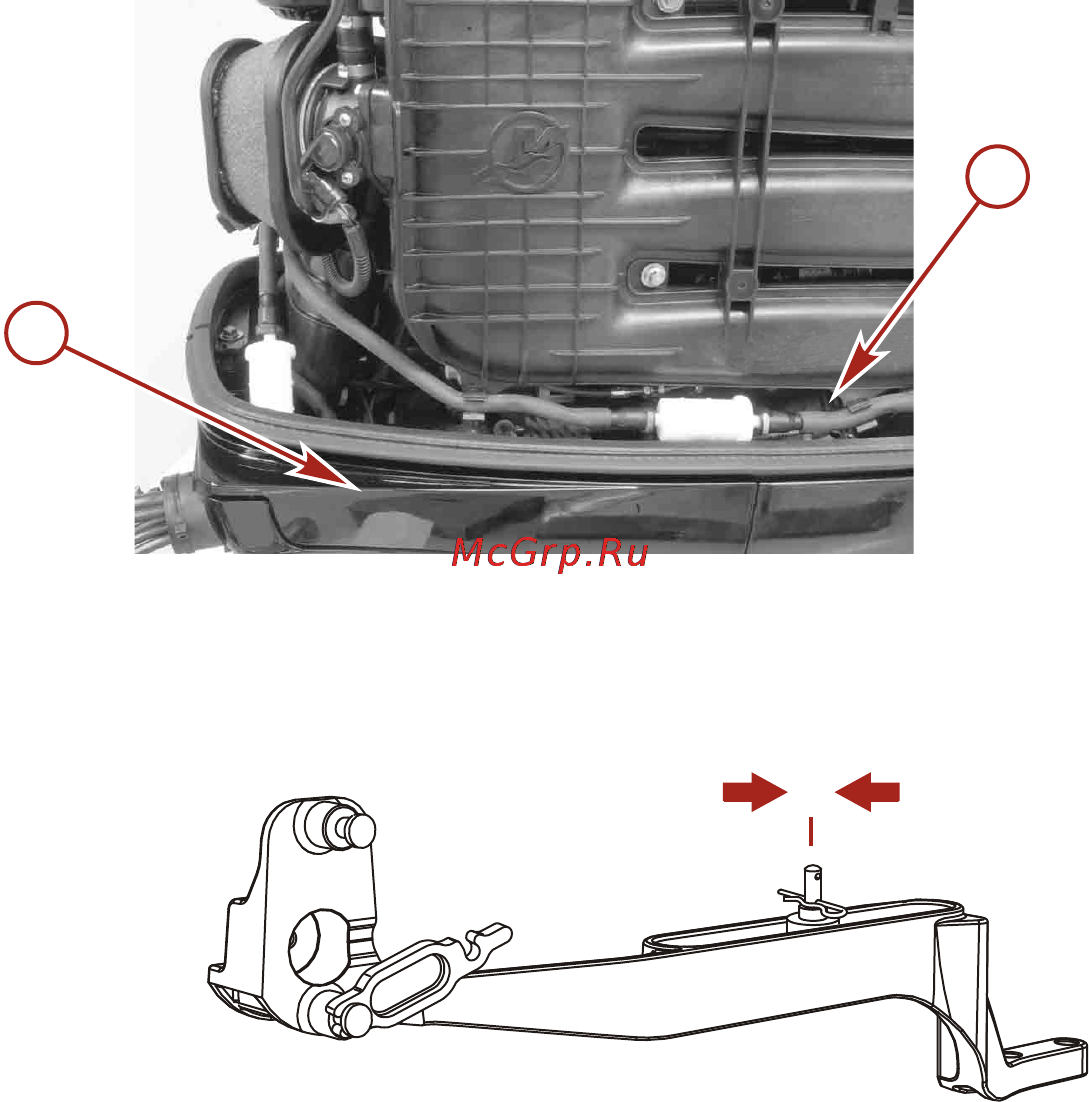

ПРИМЕЧАНИЕ: Топливный шланг высокого давления можно отодвинуть в сторону, чтобы увеличить
зону доступа.
a - Крышка смотрового люка
b - Топливный шланг высокого давления
2. Установите механизм переключения передач в положение нейтральной передачи.
N
20820
3. Найдите на тросе переключения передач центральную точку провисающей части или «мертвого»
хода следующим образом:
a. Переместите рукоятку дистанционного управления из нейтрального положения на переднюю
передачу и двигайте рукоятку до положения полного хода. Медленно верните рукоятку назад,
в нейтральное положение. Разместите отметку "a" на тросе напротив направляющей конца
троса.
b. Переместите рукоятку дистанционного управления из нейтрального положения на заднюю
передачу и двигайте рукоятку до положения полного хода. Медленно верните рукоятку назад,
в нейтральное положение. Разместите отметку «a» на тросе напротив направляющей конца
троса.
a
b
20893
