ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 63

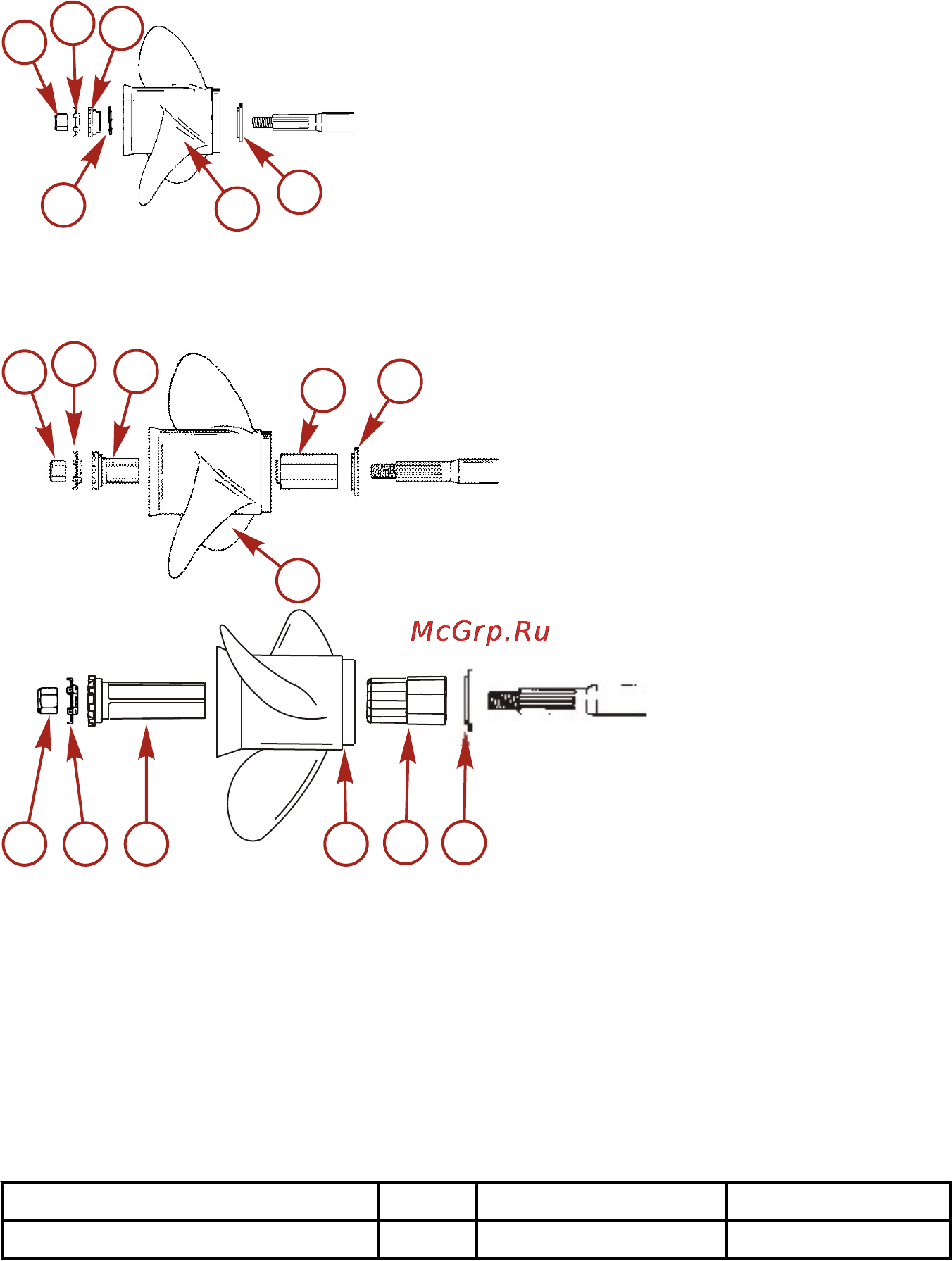

6. Гребные винты с приводной ступицей Flo-Torq I - установите на вал упорную шайбу, гребной винт,
стопорную шайбу с внутренними зубьями, упорную втулку, стопорную гайку гребного винта и гайку
гребного винта.
a - Гайка гребного винта
b - Стопорная шайба гребного винта
c - Задняя упорная ступица
d - Электропроводная шайба
e - Гребной винт
f - Передняя упорная втулка
7. Гребные винты с приводной ступицей Flo-Torq II и Flo-Torq III - установите на вал переднюю
упорную втулку, сменную приводную втулку, гребной винт, упорную втулку, стопорную шайбу гайки
гребного винта и гайку гребного винта.
Flo-Torq II Flo-Torq III
a - Гайка гребного винта
b - Стопорная шайба гребного винта
c - Задняя упорная ступица
d - Гребной винт
e - Сменная приводная втулка
f - Передняя упорная втулка
8. Поместите деревянный брусок между коробкой передач и гребным винтом. Затяните гайку
гребного винта с требуемым усилием затяжки.
Описание
Нм фунто-дюйм. фунто-фут.
Гайка гребного винта 75 55
a
b
c
d
e
f
26908
a
b
c
d
e
f
26941
3223
a b c d
e
f
