Хочу подключить камеру заднего вида к sm ccr5701m но вот беда - не могу найти ау...

Soundmax SM-CCR5701M Black

Вопрос 201713
yakushin1983, Москва
6 лет назад
0 0

Добрый день! Подскажите, хочу подключить камеру заднего вида к sm ccr5701m, но вот беда - не могу найти аудио-видеоконнектор. Вопрос 1. Можно ли его купить отдельно? Вопрос 2. Можно ли получить распиновку по данному разъёму с указанием номеров контакта и назначения контакта? Спасибо!

Ответы 5
Сергей, Липецк
6 лет назад
1 0
Новичок, Ответы: 4, Оценили: 3 раз

Там обыкновенный разём тюльпан жёлтый. Который идёт к камере. И от каробки передач идёт + на магнитолу.

yakushin1983, Москва
6 лет назад
0 0
Новичок, Ответы: 2, Оценили: 0 раз

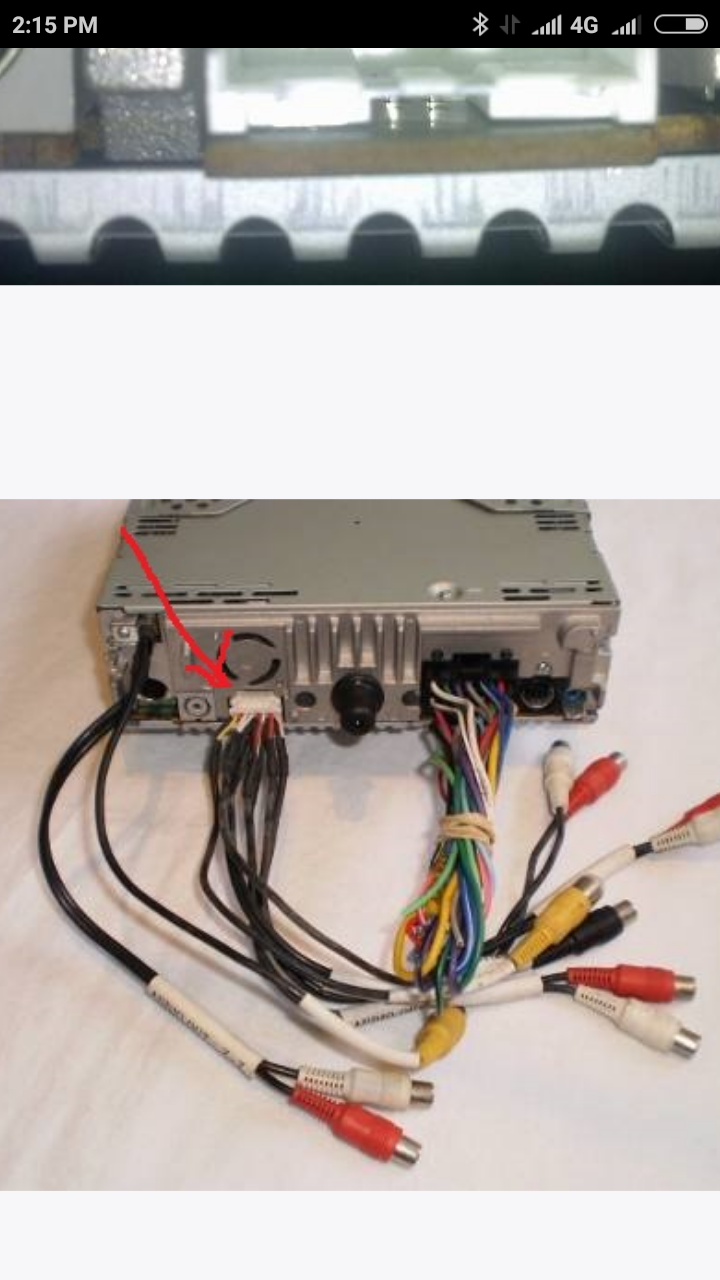

Я про этот разъем! Отмечен стрелкой.

Soundmax SM-CCR5701M Black

Сергей, Москва
6 лет назад
2 0
Новичок, Ответы: 4, Оценили: 3 раз

На любой магнитоле к каторой подключается камера заднего вида есть видео вход он жёлтый разём тюльпан. Он подключается к камере заднего вида тоже тюльпан жёлтого цвета. Аудио к камере не подключается., тобы включился манитор на магнитоле есть провод каторой подключается к фишке заднего хода на каробки передач. Когда включается задняя скорость то на нём должен появиться +. На камере есть тоже провод он подключается к лампочке заднего хода.

yakushin1983, Москва
6 лет назад
0 0
Новичок, Ответы: 2, Оценили: 0 раз

К разъёму на магнитоле подключается штекер с кучей проводов к одному из которых подключается камера на фото отмечено стрелкой, вот этого штекера нет , а что на разьме какой контакт за что отвечает не понятно.

ЭРИК, Баку
6 лет назад
3 0
Новичок, Ответы: 2, Оценили: 5 раз

только что решил аналогичную проблему методом тыка и подсказок интернета
видео с камеры (+) поступает на 3 (третий) сверху штырёк из 18 штырькового разьема аудио-видеоконнектора
такая распиновка вида сзади:
12+456789
123456789

далее, находим на свалке МАМУ для подключения ВИДЕО тюльпана камеры (я взял от старой магнитолы вместе с отпиленным куском платы, чтоб легче припаиваться и проделав отверстие для болтика, закрепить на корпусе радиатора- посередине есть резьба)

далее находим на свалке разьем МАМА, подходящий к разьему штырей аудиовидео входа (я взял от той же старой магнитолы вместе с проводком) и втыкаем его в ПАПУ аудио-видеоконнектора

к МАМКЕ ТЮЛЬПАНОВ (к выводу от середины разьема) припаиваем проводок от штыря - ЭТО + от видеовхода

к мамке , к выводу от массы разьема магнитолы припаиваем проводок 5 см и кидаем его на массу (прикручиваем на болтик, крепящий "кусок платы с МАМОЙ тюльпанов")

если не понятно будет, сфоткаю сюда

4feysbook 6 лет назад

отлично)
