Не включался данный аппарат решил поглядеть дело было в электрике а теперь разоб... Мастер-Универсал 2000 [Ответы 1]

Не включался данный аппарат решил поглядеть дело было в электрике а теперь разоб...

Мастер-Универсал 2000

Вопрос 307442
User_q307442, Нижний Новгород
4 года назад
0 0

Не включался данный аппарат, решил поглядеть, дело было в электрике, а теперь, разобрав его. не могу по схеме, данной в инструкции, сообразить, какой провод куда, помогите разобраться, да собрать наконец-то.

Ответы 1
Сергей, Балашиха
4 года назад
0 0
Гуру, Ответы: 128311, Оценили: 12492 раз

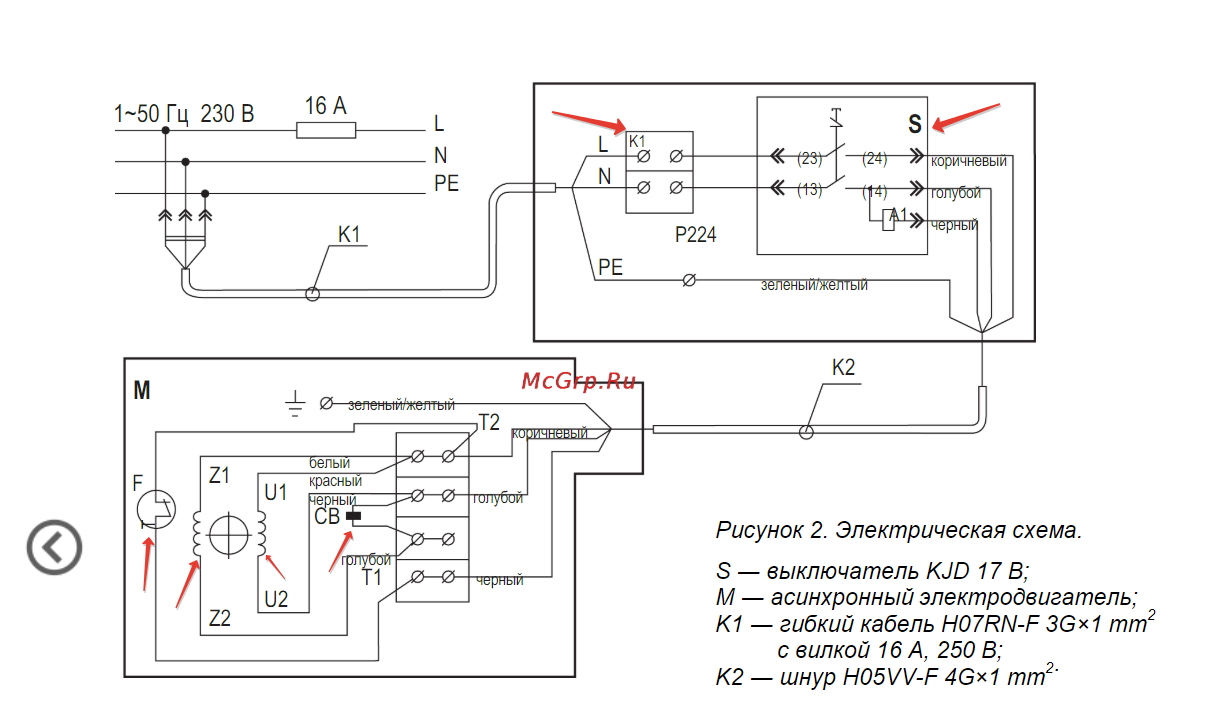

В чем проблема см схему

К1 (в квадрате) --колодка 220вольт

S--автомат включения

М--двигатель на нем колодка

F--датчик температуры

Z1-Z2---пусковая

U1-U2----рабочая обмотка

СВ---конденсатор идет последовательно в пусковую (Z1-Z2) обмотку
