Некорректная работа устройства по аварийному оповещению в частности неправильная... Inter-M PAM-480А [Ответы 4]

Некорректная работа устройства по аварийному оповещению в частности неправильная...

Inter-M PAM-480А

Вопрос 564188
Prono, Находка
1 год назад
0 0

Здравствуйте!

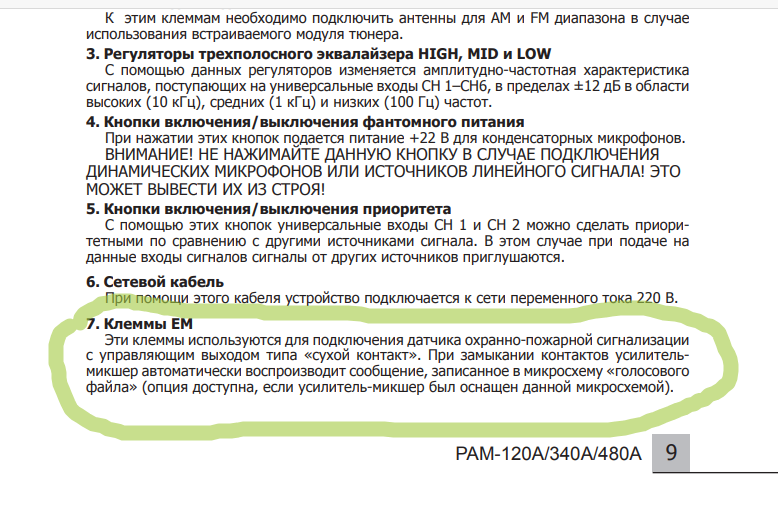

Некорректная работа устройства по аварийному оповещению, в частности неправильная работа "сухого" контакта 7 - Клеммы EM. При замыкании контактов не происходит записанное на схему голосовое оповещение, а только когда подаётся на одну из клемм напряжения 3,4 V от другого устройства оповещения LPA-LX480. Вопрос: так и должно быть или всё же "сухой" конттакт работает не правильно?

Ответы 4
Klaus, Санкт-Петербург
1 год назад
2 1
Профессиональный, Ответы: 6124, Оценили: 8013 раз

Управление системой оповещения происходит не в оконечном дополнительном усилителе Inter-M PAM-480А, а в блоке LPA-LX480. Для корректной работы этого блока по вашей проблеме повесьте на контакты резисторы как указано на схеме стр. 14 тут: https://luis-lpa.ru/upload/iblock/f69/%D0%98%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D1%8F%20%D0%BF%D0%BE%20%D1%8D%D0%BA%D1%81%D0%BF%D0%BB%D1%83%D0%B0%D1%82%D0%B0%D1%86%D0%B8%D0%B8%20%D0%B4%D0%BB%D1%8F%20LPA-LX480.pdf Удачи!

Анонимный 1 год назад

Хорошо. Но. предположим , что нет первого , "основного", устройства LPA-LX480, как тогда задействовать одно устройство Inter-M PAM-480А ??

Klaus, Санкт-Петербург
1 год назад
0 1
Профессиональный, Ответы: 6124, Оценили: 8013 раз

В этом аппарате такой возможности нет, это усилитель с функцией подавления каналов и встроенного сигнала гонга. Он является вспомогательным усиливающим компонентом системы.

aleksandr 1 год назад

Там дополнительно установлена микросхема голосового оповещения . И при замыкании "сухого" контакта (7, Клеммы ЕМ) должно воспроизводится аудиосообщение.


На деле же всё не так: только при проведении провода от контакта "ЗАПУСК" на LPA-LX480 к одному из контактов ЕМ на PAM-480A NTER-M обрубается радио, через него транслируемое, и начинает вещать оповещение. 🤔🤔🙄

Тем более в инструкции к PAM-480A INTER-M не сказано , что он должен/может только работать с другим устройством, равно как и не указано, что может конфликтовать с другим.


Klaus, Санкт-Петербург
1 год назад
1 1
Профессиональный, Ответы: 6124, Оценили: 8013 раз

Проверить работоспособность этой функции в автономном режиме, т.е. только Inter-M PAM-480А можно предварительно физически отключив управляющие контакты с клеммника EM. Запустите аппарат в работу и замкните клеммы EM вручную металлическим предметом, сэмулировав таким образом работу сухого контакта внешнего устройства управления. Если при этом функция работает корректно, т.е. подавляется имеющийся режим и выдаётся фраза оповещения, то проблема в подтяжке управляющего сигнала к "земле" или "+". Если же эта функция не запускается должным образом при замыкании, то аппарат по этому входу имеет дефект или схема оповещения нарушена. Дело в том, что "сухой контакт" подразумевает полное размыкание/замыкание без привязки к инициирующей схеме, т.е. это просто контактная группа реле, которая не имеет физического контакта со схемой обмотки. Вам желательно проверить на включенном аппарате тестером наличие потенциала 3,4V или выше на втором пустом контакте клеммника EM. Если это напряжение там присутствует, и остаётся при замыкании контактов между собой, то Inter-M PAM-480А работает корректно и правильно. Но при подключении внешнего аппарата происходит "просаживание" этого сигнала на "землю", то следует развязать гальванически сухой контакт с "землёй" источника управления.

Klaus, Санкт-Петербург
1 год назад
1 2
Профессиональный, Ответы: 6124, Оценили: 8013 раз

Напряжение на этих контактах следует замерять относительно сигнальной "земли", а не между собой. На контакте управления особого значения не имеет, важно, что на другом контакте "земля" или "+". Учитывая, что замыкание контактов ничего не даёт, проблему следует искать именно в Inter-M PAM-480А. Выясните на что приходит управляющий контакт с клеммника EM. Возможно это развязывающий транзистор или прямой вход в м/с управления. Посмотрите даташит на эту микросхему, проверьте на ней параметры питания и логику работы.

aleksandr 1 год назад

Короче, просто сгорела микросхема от подачи с контактов другого устройства напряжения. Заменили - всё заработало от простого перемыкания контактов!
