Как установить шайбы на звездочку

Question

Счастливая Стиралка · Answer

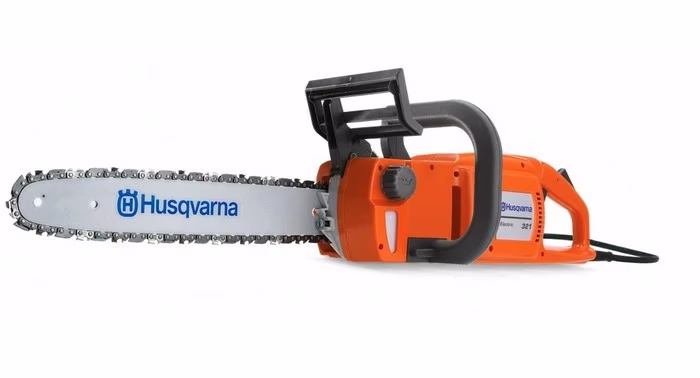

Для Husqvarna 321 EL шайбы на ведущей звёздочке ставятся как дистанционные/упорные — важно, чтобы звёздочка стояла по линии шины и имела небольшой свободный ход, но не болталась сильно.
Общий порядок установки на вал звёздочки

Отключите пилу от сети.
Снимите крышку цепи, шину и цепь.
На валу ведущей звёздочки обычно порядок такой:

со стороны корпуса пилы → наружу:

Внутренняя шайба / дистанционная шайба
Ставится первой на вал, вплотную к корпусу/подшипнику.
Ведущая звёздочка
Ставится зубьями в плоскость цепи, чтобы цепь шла ровно по шине.
Наружная шайба
Ставится снаружи звёздочки.
Стопорное кольцо / фиксатор
Удерживает звёздочку и шайбы на валу.

Схематично:
Корпус пилы | шайба | звёздочка | шайба | стопорное кольцо

Важные моменты

Если шайбы плоские, ориентация сторон значения обычно не имеет.
Если одна шайба тарельчатая/пружинная, её обычно ставят снаружи звёздочки под стопор, чтобы она поджимала узел. Выпуклая сторона чаще направлена к стопорному кольцу.
После сборки звёздочка должна свободно вращаться и иметь небольшой осевой люфт.
Цепь должна идти строго по одной линии со звёздочкой и пазом шины.
Если после сборки цепь уходит в сторону, трет корпус или звёздочка зажимается — шайбы стоят неправильно или не хватает одной шайбы.

Проверка после установки

Поставьте шину и цепь.
Натяните цепь.
Прокрутите цепь рукой — она должна идти плавно, без заеданий.
Убедитесь, что звёздочка не зажата и не трёт крышку.

Если хотите, можете прислать фото звёздочки, шайб и вала — по фото можно точно сказать, какая шайба куда ставится.
