10
Описание

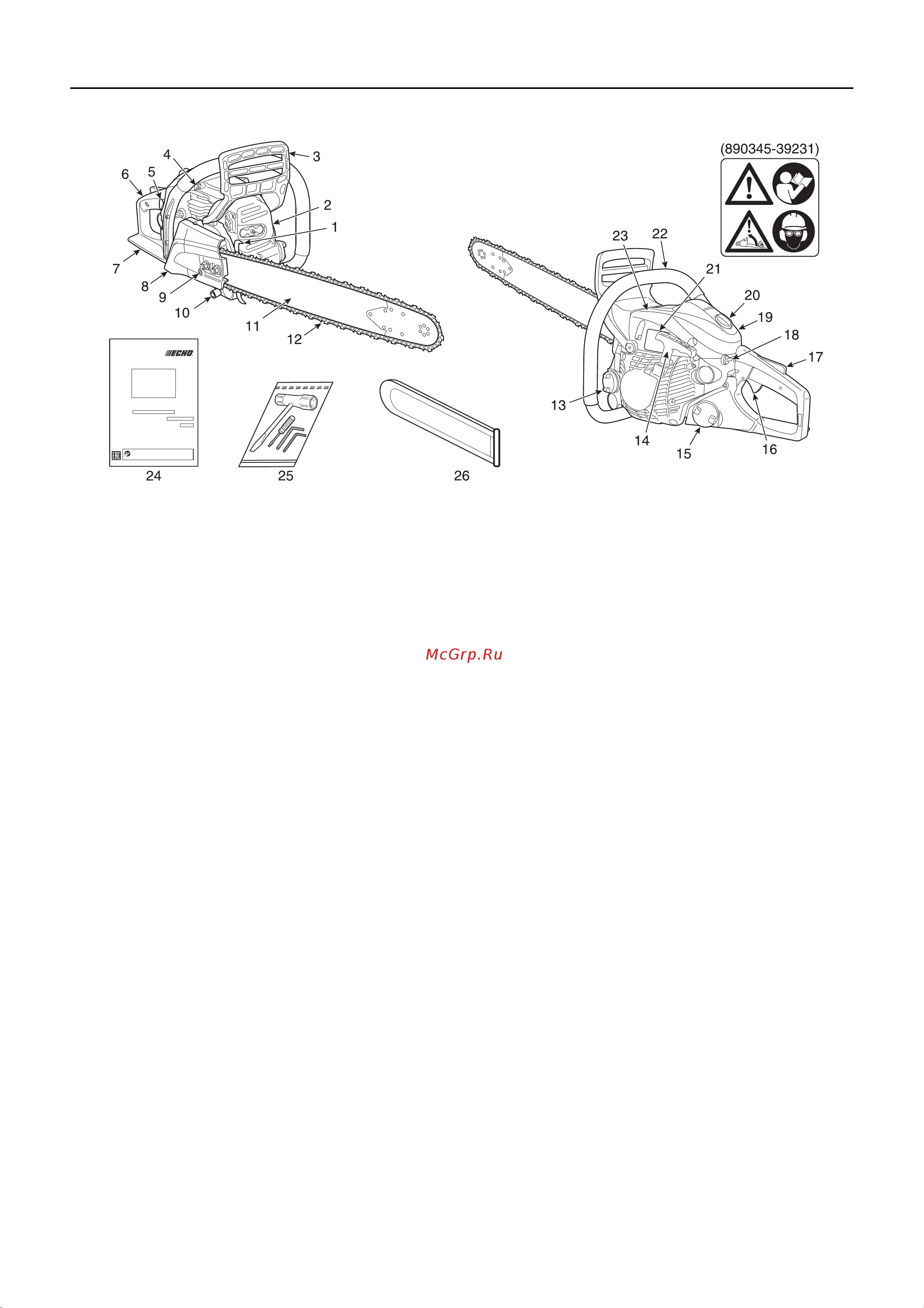

1. Зубчатый упор - Приспособление, размещенное в
месте выхода пильной шины из корпуса, которое
служит точкой опоры во время контакта пилы с
деревом или бревном.
2. Глушитель - Служит для снижения шума выпуска
отработавших газов и гашения искр.
3. Передний защитный щиток - Щиток между передней
ручкой пилы и пильной цепью, предназначенный для
защиты руки от травм и помогающий обеспечить
контроль над бензопилой в случае, если рука
соскользнет с ручки.
Этот щиток используется для активизации тормоза
цепи, который предназначен для остановки
вращения пильной цепи.
4. Декомпрессионное устройство - Устройство для
уменьшения компрессии в цилиндре и облегчения
запуска двигателя.
5. Ручка управления воздушной заслонкой - Устройство
для обогащения воздушно топливной смеси в
карбюраторе с целью облегчения пуска холодного
двигателя.
6. Задняя ручка (для правой руки) - Ручка для
удерживания пилы; расположена вблизи задней
части кожуха двигателя.
7. Задний защитный щиток - Удлинение нижней части
задней ручки пилы для защиты руки от цепи в случае
разрыва цепи или ее соскока с канавок пильной
шины.
8. Кожух сцепления - Эащитный кожух для пильной
шины, пильной цепи, фрикционной муфты сцепления
и привода цепи (звездочки) в процессе эксплуатации.
9. Регулятор натяжения цепи - Используется для
регулировки натяжения цепи.
10. Уловитель цепи - Приспособление, предназначенное
для защиты правой руки оператора от возможного
удара цепью в случае разрыва цепи или ее схода с
направляющих канавок пильной шины во время
пиления.
11. Пильная шина - Деталь, на которой держится
пильная цепь, и которая направляет цепь.
12. Пильная цепь - Используется в качестве режущего
рабочего элемента.
13. Пробка масляного бака - Служит для закрывания
масляного бака.
14. Рукоятка стартера - Служит для пуска двигателя.
15. Пробка топливного бака - Служит для закрывания
топливного бака.
16. Курок дросселя - Устройство, управляемое нажатием
пальца оператора и предназначенное для
управления оборотами двигателя.
17. Блокировка курка дросселя - Эащитное устройство,
которое нажимается для высвобождения курка
дросселя; предназначено для предотвращения
случайного нажатия на курок дросселя.
18. Выключатель зажигания - Приспособление для
подключения и отключения системы зажигания для
запуска и останова двигателя.
19. Крышка воздухоочистителя - Эакрывает воздушный
фильтр.
20. Фиксатор крышки воздухоочистителя - Служит для
установки крышки воздухоочистителя.
21. Предупредительная наклейка - Номер по каталогу
890345-39231
22. Передняя ручка (для левой руки) - Ручка для
удерживания пилы; расположена на передней части
кожуха двигателя.
23. Кожух цилиндра двигателя - Решетка, через которую
проходит поток охлаждающего воздуха.
Кожух закрывает цилиндр, свечу зажигания и
глушитель.
24. Руководство по эксплуатации - Поставляется в
комплекте с инструментом.
Прочитайте перед началом работы, чтобы усвоить
надлежащие правила техники безопасности, и
сохраните как справочное пособие.
25. Инструменты - 13 x 19 мм T-образный ключ
(комбинированная отвертка / свечной ключ), малая
отвертка, 3-мм и 4-мм шестигранный ключ.
26. Кожух пильной шины - Предназначен для закрытия
пильной шины и пильной цепи во время
транспортировки и в период, когда цепная пила не
используется.
Содержание
- Предупреждение 1
- Руководство по эксплуатации 1
- Цепная бензопила 1
- Введение 2
- Содержание 3
- Внимание 4
- Наклейки и символы 4
- Опасность предупреждение 4
- Примечание 4
- Внимание 5
- Общие меры безопасности 5
- Правила техники безопасности 5
- Руководство по эксплуатации 5
- Средства индивидуальной защиты сиз 5
- Требования к состоянию здоровья оператора 5
- Опасно 6
- Пуск двигателя 6
- Топливо 6
- Транспортировка 6
- Меры защиты от отдачи 7
- Опасность 7
- Вибрация и холод 8
- Прочие меры осторожности 8
- Травмы из за постоянных нагрузок 8
- Внимание 9
- Пиление 9
- Порядок работы с древесиной 9
- Предупреждение 9
- Техническое обслуживание 9
- Техническое состояние инструмента 9
- Описание 10
- Внимание 11
- Предупреждение 11
- Примечание 11
- Сборка 11
- Установка пильной шины и цепи 11
- Внимание 12
- Примечание 12
- Смазка для цепи 12
- Топливо и смазочные материалы 12
- Эксплуатация 12
- Эксплуатация в зимних условиях 12
- Внимание 13
- Запуск холодного двигателя 13
- Предупреждение 13
- Примечание 13
- Запуск прогретого двигателя 14
- Работа двигателя 14
- Остановка двигателя 15
- Предупреждение 15
- Примечание 15
- Проверка натяжки цепи 15
- Проверка перед началом пиления 15
- Проверка смазывания цепи 15
- Опасность 16
- Правильная эксплуатация тормоза цепи 16
- Примечание 16
- Цепной тормоз 16
- Важно 17
- Выключение тормоза цепи 17
- Механический не ручной тормоз цепи 17
- Проверка функционирования тормоза 17
- Важно 18
- Инструкции по распиловке 18
- Общие рекомендации 18
- Опасность 18
- Валка деревьев 19
- Внимание 20
- Обрезка сучьев и ветвей 20
- Раскряжевка 20
- Внимание 21
- Предупреждение 21
- Растяжение и сжатие в древесине 21
- Важно 22
- Руководство по техническому обслуживанию 22
- Неисправности и способы их устранения 23
- Предупреждение 23
- Внимание 24
- Предупреждение 24
- Примечание 24
- Уход за пильной цепью 24
- Воздухоочиститель 26
- Масляный фильтр 26
- Опасность 26
- Проверьте топливную систему 26
- Свеча зажигания 26
- Техническое обслуживание 26
- Топливный фильтр 26
- Автоматическая система смазки 27
- Внимание 27
- Звездочка барабан фрикциона 27
- Карбюратор 27
- Направляющая шина 27
- Охлаждающие ребра цилиндра система охлаждения 27
- Примечание 27
- Глушитель 28
- Примечание 28
- Длительное хранение свыше 30 дней 29
- Предупреждение 29
- Примечание 29
- Хранение 29
- Утилизация 30
- Технические характеристики 31
- X750 028 13 0 x750 331 230 1 32
