27

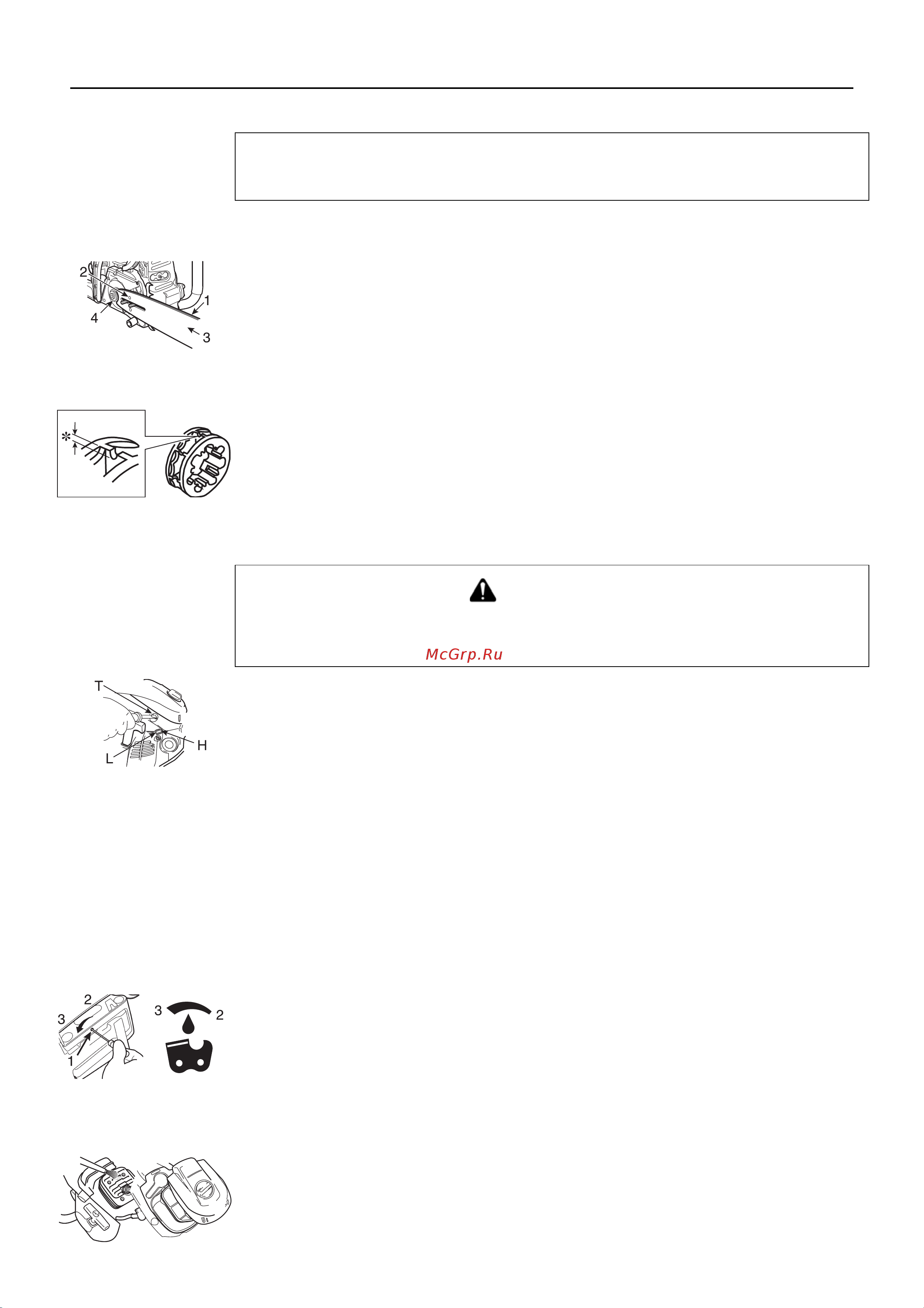

Направляющая шина
Очищать перед каждым использованием.
- Прочистите канавки направляющей шины, например, небольшой отверткой.
- Прочищайте масляные отверстия проволокой.
Периодически переворачивайте направляющую шину.
Проверяйте звездочку и муфту сцепления, и прочищайте область установки шины перед
установкой направляющей шины.
Если звездочка или муфта сцепления изношены, замените одну из них или обе детали.
Звездочка / барабан фрикциона
∗ Износ: 0,5 мм
Поврежденная звездочка вызовет преждевременный износ или повреждение пильной цепи.
- Замените звездочку с износом 0,5 мм или более.
Проверьте звездочку перед установкой новой цепи.
Замените изношенную звездочку.
Проверьте плавность вращения барабана фрикциона без заеданий.
При нарушении обратитесь к дилеру за ремонтом.
Карбюратор
L: Регулятор смеси для низких оборотов
H: Регулятор смеси для высоких оборотов
T: Регулятор оборотов холостого хода
Не регулируйте карбюратор без необходимости.
Порядок регулировки карбюратора:
- Поворачивайте винты в иглах (L и H) по часовой стрелке, пока они слегка не сядут, а затем
выкрутить их, как показано ниже.
- Регулятор смеси для низких оборотов (L): открыт на от 1 и 1/8 до 2 и 1/8 оборота.
- Регулятор смеси для высоких оборотов (H): открыт на от 2 и 7/8 до 3 и 7/8 оборота.
- Поворачивать винт регулировки холостого хода (T) по часовой стрелке, пока пильная цепь
не начнет вращаться.
Затем отпустить винт на 1/2 оборота.
- Повысьте обороты до полных, чтобы проверить плавность набора оборотов от холостых до
полных.
Автоматическая система смазки
Расход масла автоматической системы смазки составляет 7 мл/мин при частоте вращения
коленчатого вала примерно 7000 об/мин, согласно настройке, произведенной на заводе до
поставки изделия.
- Для увеличения подачи поворачивайте регулировочный винт против часовой стрелки.
Когда регулировочный винт повернут до упора, он останавливается, что соответствует
максимальному объему расхода масла. (16,5 мл/мин на скорости 7000 об/мин)
- Не поворачивайте регулировочный винт за пределы обозначенных ограничений
максимального и минимального объема подачи масла.
Охлаждающие ребра цилиндра (Система охлаждения)
Проверяйте регулярно.
Засорение ребер охлаждения приводит к ухудшению охлаждения двигателя.
Удалите грязь и опилки из зазоров между ребрами, чтобы охлаждающий воздух свободно
проходил между ними.
ПРИМЕЧАНИЕ
Для замены направляющей шины или пильной цепи обратитесь к дилеру ECHO.
1. Канавка 2. Масляное отверстие 3. Направляющая шина 4. Звездочка
ВНИМАНИЕ
Регулятор оборотов холостого хода (Т) должен быть отрегулирован так, чтобы во время
запуска пильная цепь не вращалась.
Если карбюратор неисправен, обратитесь к дилеру.
1. Винт регулировки подачи масла 2. Уменьшение 3. Увеличение
