ES

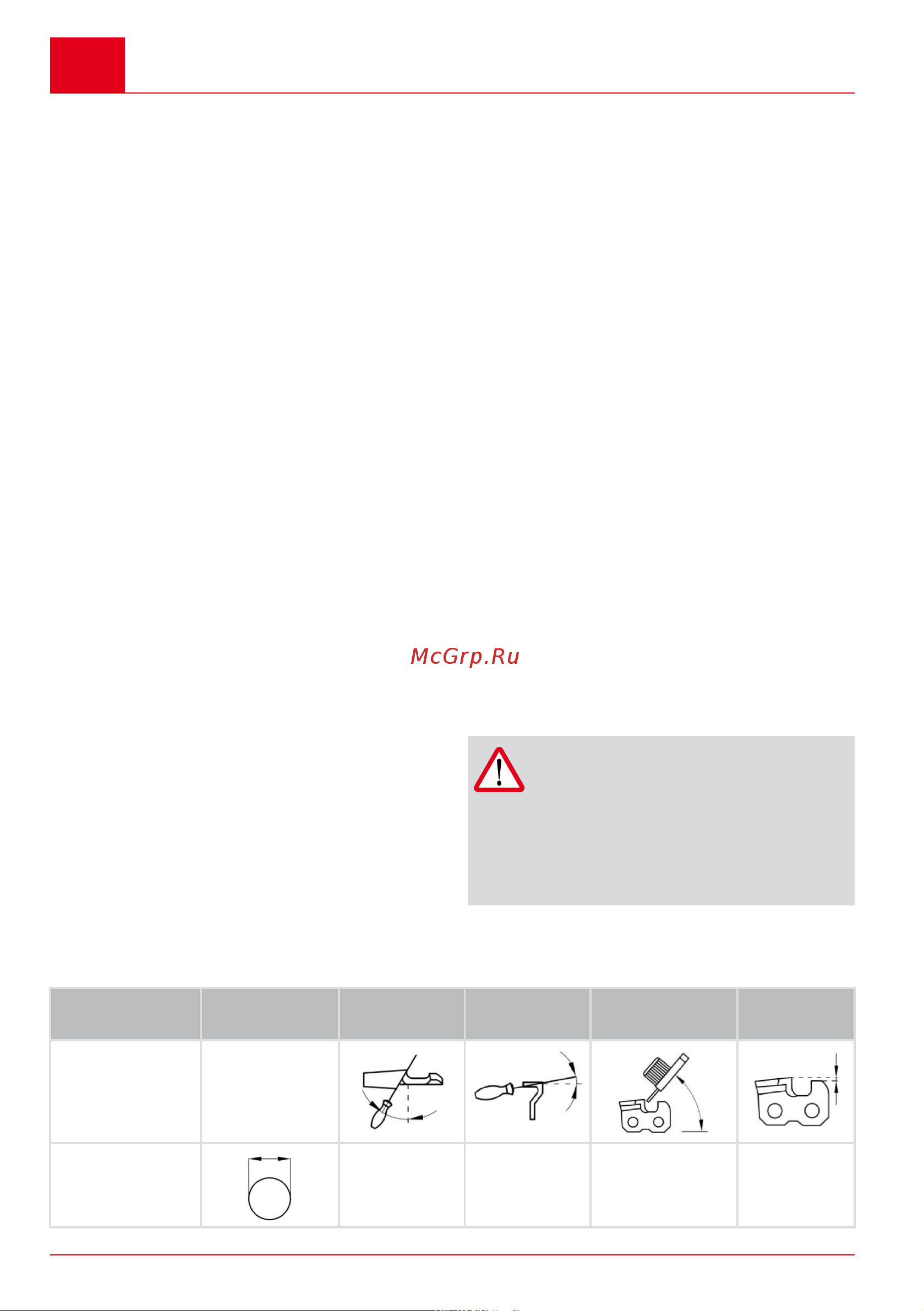

128 CS 4235
Mantenimiento y limpieza
7. Invierta la posición de la guía en el tornillo de
banco y repita la operación en los restantes
elementos cortantes.
8. Comprobar que el diente delimitador no so-
bresalga del instrumento de control y limar el
excedente con una lima plana, redondeando
el perfil.
9. Después del afilado, elimine todo resto de li-
mado y polvo y lubrique la cadena en un ba-
ño de aceite.
La cadena debe sustituirse cuando:
■
La longitud del elemento cortante se reduce
a 5 mm o menos.
■
Si no se alcanza la marca (si la hay) de los
dientes de los elementos cortantes.
■
El juego de los eslabones en los remaches
es excesivo.
8.3 Limpieza del interior de la rueda de
cadena
Limpie a fondo la sierra después de cada uso.
1. Saque la batería y coloque la motosierra so-
bre una superficie estable.
2. Quite la cubierta de la rueda dentada.
3. Limpie el interior con un pincel adecuado.
4. Quite la cadena y extraiga la guía.
5. Limpie la ranura de la guía y el orificio de su-
ministro de aceite.
8.4 Cambio del mecanismo de sujeción
rápido (27)
1. Retire la guía (27/1): Extraiga el tornillo
(27/2) y suelte la chapa adaptadora con el
gancho de sujeción (27/3) de la guía.
2. Voltee la guía longitudinalmente.
3. Vuelva a colocar en la guía la chapa adapta-
dora con el gancho de sujeción y fíjela de
nuevo con el tornillo de cabeza en cruz.
4. Vuelva a montar la guía (véase capítulo 4.1
"Montaje de la guía (02, 03)", página120).
8.5 Comprobación, volteo y engrase de la
guía (28; 29)
Comprobación de la guía
Compruebe regularmente si la guía presenta da-
ños. Elimine las rebabas que sobresalgan (28/1),
es decir, lime formando un ángulo de 45° (28/2).
Volteo de la guía
Para evitar el desgaste en un solo lado, dé la
vuelta a la guía después de cada afilado y cam-
bio de cadena.
1. Cambie el mecanismo de sujeción rápido en
la guía (véase capítulo 8.4 "Cambio del me-
canismo de sujeción rápido (27)", pági-
na128).
2. Dé la vuelta a la guía.
Engrase de la guía
1. Limpie la ranura de la guía (28/3) y los orifi-
cios de suministro de aceite (28/4) con cuida-
do.
2. Limpie con precaución el orificio de lubrica-
ción (29/1) por los dos lados.
3. Introduzca lubricante por ambos lados utili-
zando una pistola de engrasar (29/2) ade-
cuada hasta que la grasa salga de manera
uniforme por la punta de la espada. Vaya gi-
rando la rueda en estrella al mismo tiempo.
8.6 Tabla de mantenimiento de la cadena
¡ADVERTENCIA!
Peligro de lesiones graves.
Si en la motosierra hay montada una ca-
dena o una guía no autorizadas, pueden
producirse lesiones graves.
■
Utilice solamente las cadenas y
guías autorizadas.
Cadena (guía) Diámetro de li-
ma
Ángulo de la
parte superior
Ángulo de
corte sesgado
Ángulo de inclinación
de la cabeza (55°)
Profundidad
Ángulo de gi-
ro de la herra-
mienta
Ángulo de in-
clinación de la
herramienta
Ángulo lateral
