FS 130, FS 130 R
pyccкий
17
Монтировать двуручную рукоятку с
поворотной подпоркой ручки
Поворотная подпорка ручки при
отправке уже монтирована на штоке.
Для монтажа трубчатой рукоятки
необходимо демонтировать
зажимные вкладыши.

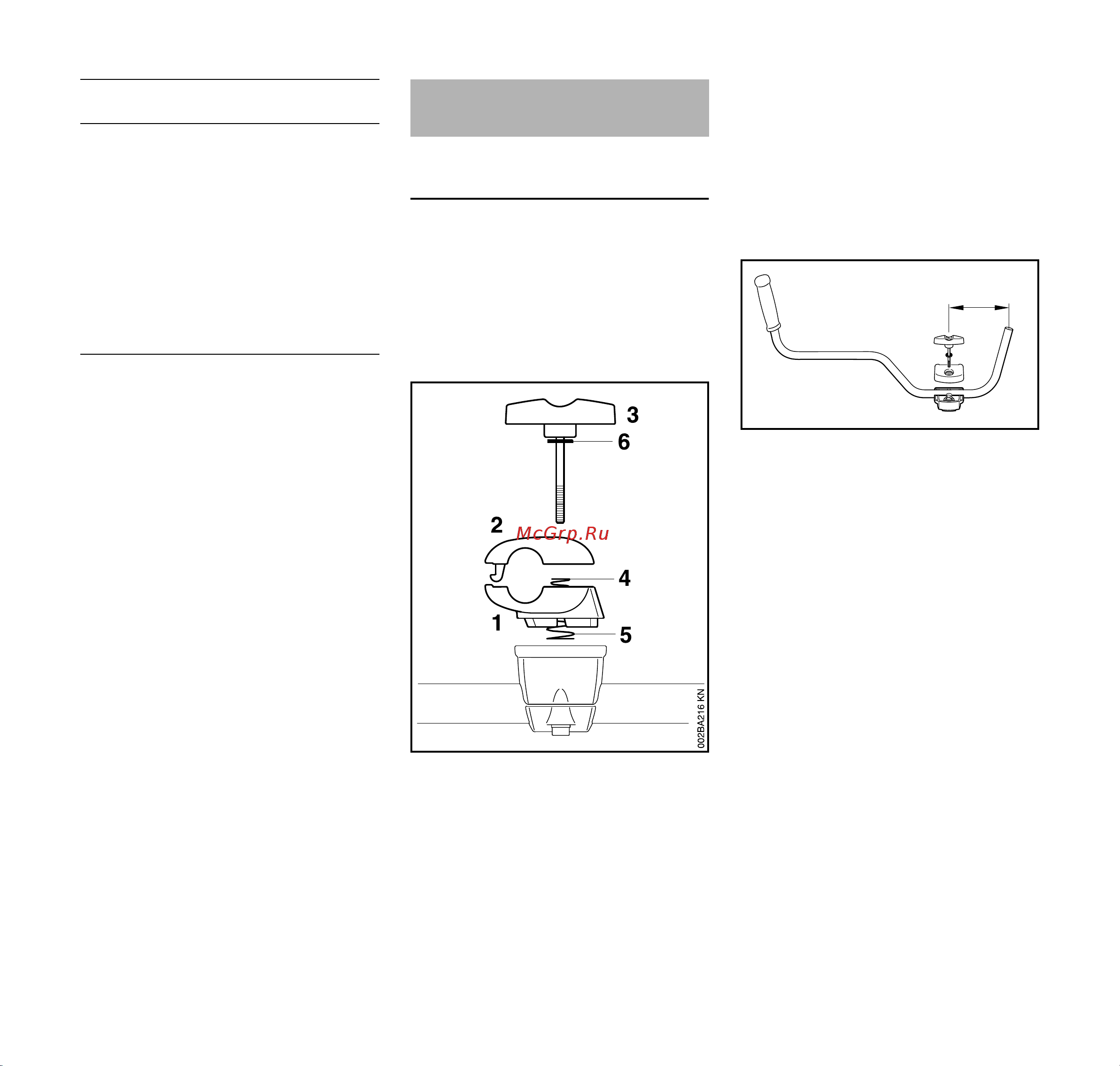

Демонтаж зажимных вкладышей
N Удерживать нижний зажимный
вкладыш (1) и верхний зажимный
вкладыш (2)
N Выкрутить тисковой винт (3) –
после выкручивания тискового
винта комплектующие имеют не
плотную посадку и
разъединяются с помощью обеих
пружин (4, 5)!
N Вынуть тисковой винт – шайба (6)
остаётся на тисковом винте
N Разъединить зажимные
вкладыши – пружины (4, 5)
остаются в нижней зажимной
вкладыше!
Закрепить трубчатую рукоятку
N Трубчатую рукоятку (7) таким
образом вложить в нижний
зажимный вкладыш (1) таким
образом, чтобы расстояние (A)
более не превышало 15 см
(6 дюймов)
N Установить верхний зажимный
вкладыш и оба вкладыша
удерживать вместе
N Тисковой винт с одетой шайбой
продеть до упора через оба
вкладыша – все комплектующие
удерживать вместе и закрепить
Навесной
инструмент
1)
На круговой рукоятке
нуженхомутик (ограничитель
шага)
2)
Не подходит для устройств с
двуручной рукояткой
3)
Для устройств с двуручной
рукояткой подходит лишь с
ограничением
4)
Использование подвесного
ремня не требуется
5)
Использовать поставляемый
вместе с устройством шланг для
рукоятки
Применение
BF
1)
Почвенная фреза
FCS
3) 4)
Êðîìêîðåç
FH
1)
Мотосекатор для
мелких зарослей
HL 0°
2)
Мотосекатор
HL 135°
1) 3)
Мотосекатор
HT
2)
Высоторез
SP
2) 5)
Специальное
уборочное
устройство
Монтаж двухручной
рукоятки
1
7
A
250BA046 KN
