Stihl FSA 130 [21/52] Монтаж круговой рукоятки

FS 130, FS 130 R

pyccкий

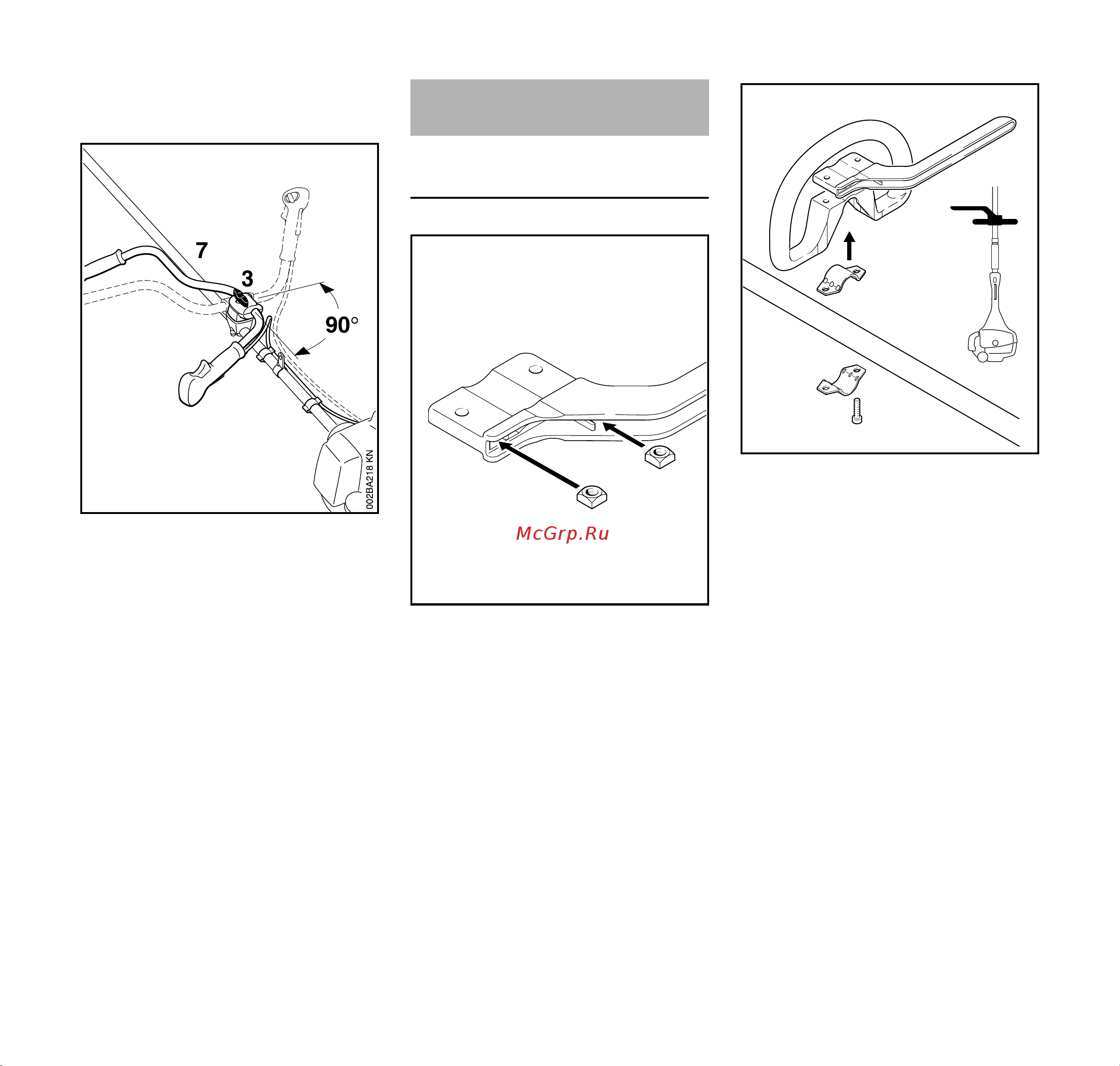

Поднять трубчатую рукоятку ...

в положение транспортировки

N Освободить тисковый винт (3) и

выкрутить до тех пор, пока

трубчатая рукоятка (7) не сможет

быть повёрнута по часовой

стрелке

N Трубчатую рукоятку повернуть на

90° и в конце опустить вниз

N Затянуть тисковый винт (3)

в рабочую позицию

N Трубчатую рукоятку в обратном

порядке, как это описано выше,

повернуть либо сместить против

часовой стрелки

Монтировать круговую рукоятку с

хомутиком

N Четырёхгранные гайки (1) ввести

в хомутик (2) – совместить

отверстия

N хомутик (3) вложить в круговую

рукоятку (4) и вместе одеть на

шток (5)

N установить хомутик (6)

N Установить хомутик (2) –

соблюдать положение!

N Отверстия привести к кожуху

N Болты (7) вставить в отверстия –

и завинтить в хомутик до

прилегания

N Далее как в разделе "Крепление

круговой рукоятки"

Монтаж круговой рукоятки

002BA098 KN

002BA099 KN
