Stihl HL KM 135 [12/24] Монтаж комбинированного инструмента

HL-KM

pyccкий

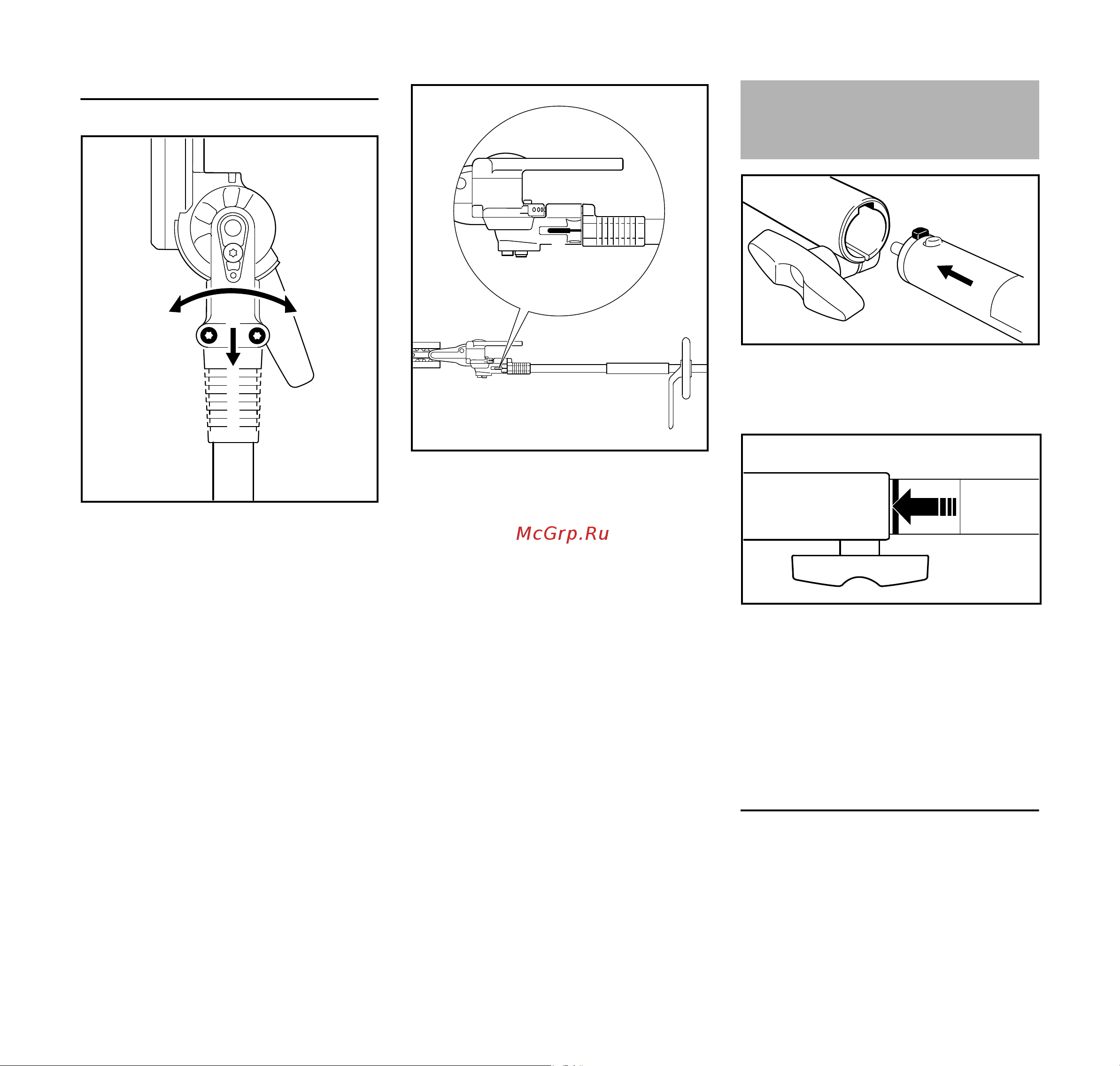

Монтаж передачи

N Ослабить стопорные винты (1)

N Передачу (2) одеть на

хвостовик (3), при этом

передачу (2) немного повернуть в

разные стороны

Если конец хвостовика больше не

виден в зажимном зазоре (4):

N Передачу (2) сместить дальше до

упора

N Стопорные винты ввинтите до

прилегания

N Передачу (2) выровнять

относительно хвостовика так,

чтобы опора передачи указывала

вниз и ножи располагались

горизонтально

Стопорные винты затянуть до

отказа

N Цапфу (1) на хвостовике ввести

до упора в паз (2) в

соединительной втулке муфты

При правильной установке красная

линия (3 = остриё стрелки) должна

совпадать с соединительной втулкой

муфты.

N Болт с закруткой (4) плотно

затянуть

Монтировать комбинированный

инструмент

N Хвостовик снять в обратном

порядке

475BA006 KN

475BA007 KN

Монтаж

комбинированного

инструмента

002BA326 KN

002BA327 KN
