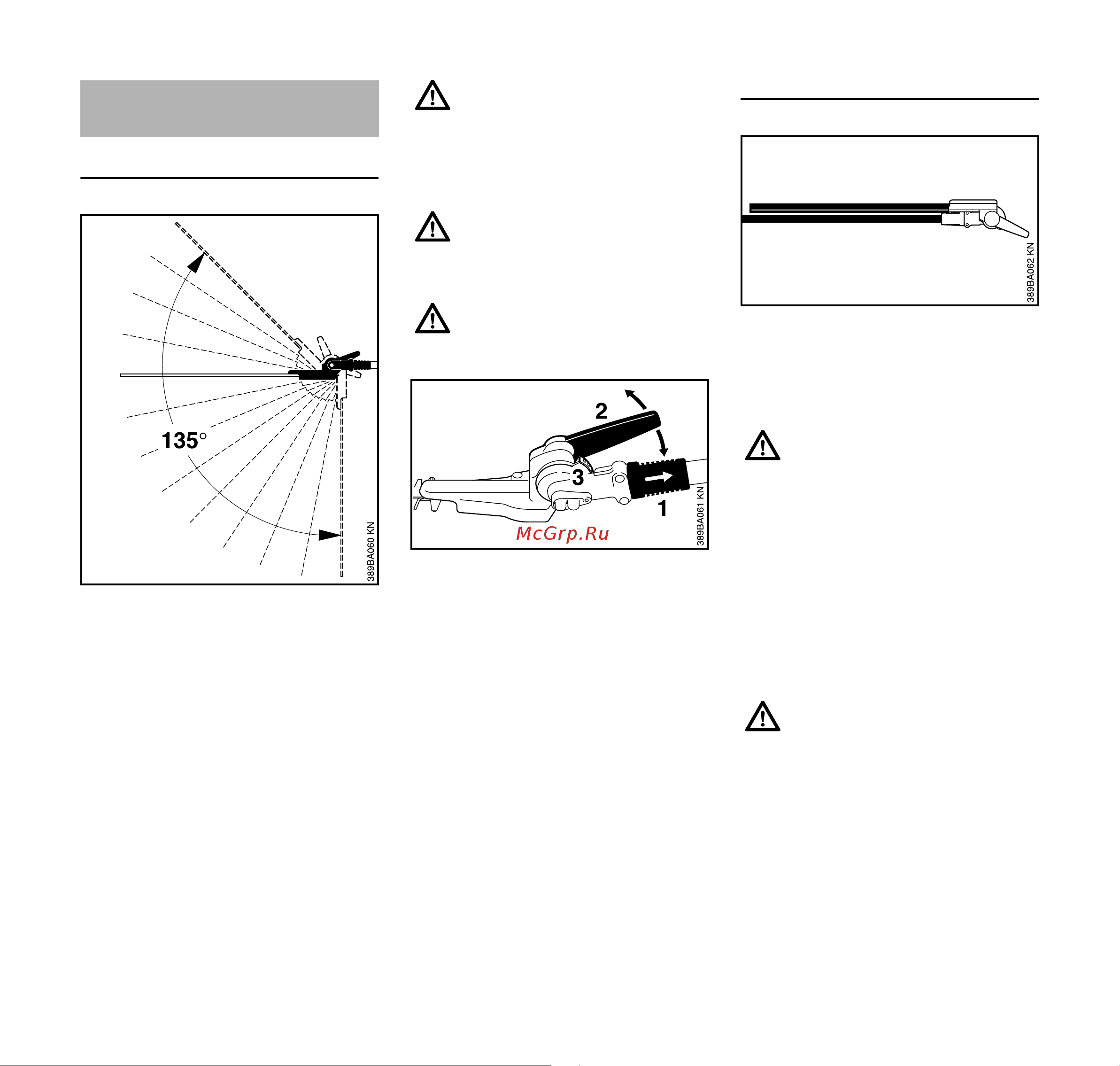

Регулирующее устройство 135°
Угол ножевой траверсы относительно
хвостовика может устанавливаться
между 0° (полностью выпрямленная
траверса) и 45° (за 4 операции
наверх), а также за 8 операций до 90°
(под прямым углом вниз). Возможны
13 отдельно устанавливаемых
рабочих позиций.
Дополнительно может
устанавливаться одна определенная
позиция траверсной балки при
транспортировке.
N Скользящую муфту (1) оттянуть
назад и с помощью рычага (2)
сместить шарнир на одно или
более фиксирующих отверстий
N Снова отпустить скользящую
муфту (1) и болт зафиксировать в
фиксирующей планке (3)
При фиксированном болте (по
завершении регулировки)
скользящая муфта снова прилегает к
корпусу.
Позиция при транспортировке
Для экономии места при
транспортировке ножевая траверса
может откидываться параллельно к
хвостовику и фиксироваться в этом
положении.
Настройка ножевой
траверсы
Регулировку производить
только при неподвижных
режущих ножах – мотор
работает на холостом ходу –
опасность получения
травмы!
Передача во время работы
нагревается. Не дотрагивайтесь
до корпуса передачи –
опасность ожога!
При регулировке никогда не
дотрагиваться до ножей –
опасность травмы!
Перестановку ножевой
траверсы в позицию
транспортировки или из
позиции транспортировки в
рабочую позицию производить
только при остановленном
моторе – кроме того,
передвинуть комбинированную
задвижку в положение STOP
или выключатель остановки в
положение О – и одеть
защитный кожух для ножей –
опасность получения травмы!
Передача во время работы
нагревается. Не дотрагивайтесь
до корпуса передачи –
опасность ожога!
