Stihl GTA 26 [59/188] Removing and fitting the battery
![Stihl GTA 26 [59/188] Removing and fitting the battery](/views2/2000313/page59/bg3b.png)
0458-694-9621-A
57
English

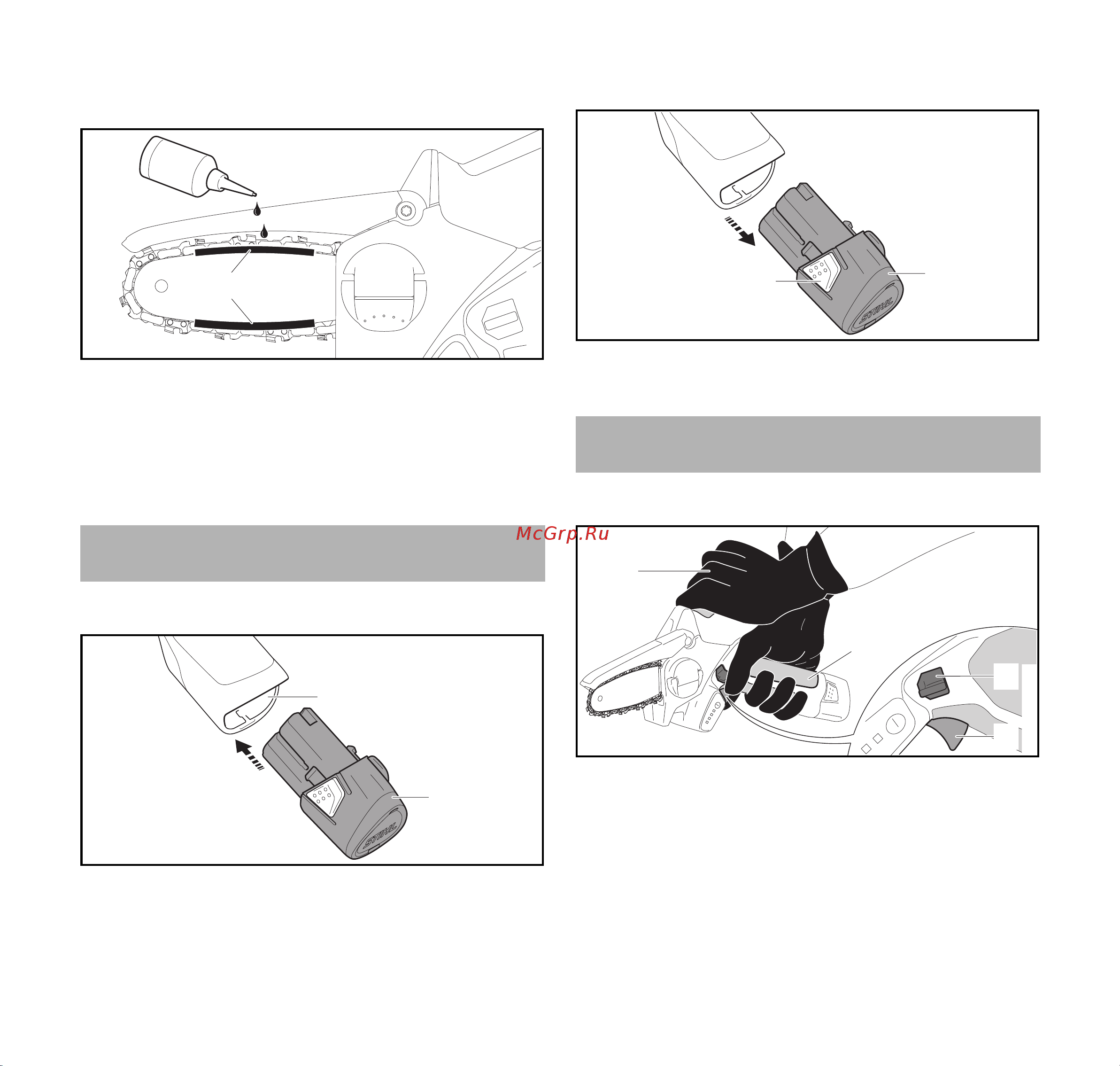

8 Removing and Fitting the Battery
► Clean the guide bar and saw chain with a soft brush or
STIHL resin solvent.
► Apply multifunctional oil in area (1) between guide bar and
saw chain.
► Fit the battery.
► Switch on the garden pruner.
Multifunctional oil is evenly distributed over the chain. The
saw chain is lubricated.
8.1 Fitting the Battery
► Push the battery (1) into the battery compartment (2) as
far as stop.
The battery (1) engages in position with a click.
8.2 Removing the Battery
► Depress both locking hooks (1).
The battery (2) is unlocked and can be removed.
9.1 Switching On the Garden Pruner
► Hold the garden pruner firmly with one hand on the grip
area (1) of the control handle – wrap your thumb around
the control handle.
► Hold and control the garden pruner with your other hand
on the grip surface (2).
► Depress the lockout lever (3) with your thumb and hold it
there.
8 Removing and Fitting the Battery
1
0000-GXX-9346-A1
1
2
0000-GXX-9347-A0
9 Switching On and Off
2
1
0000-GXX-9348-A0
2
1
3
4
0000-GXX-9349-A0
