Циркуляционные насосы с «мокрым ротором»
9
ЦиркуляционныенасосыALPHA3,ALPHA2,ALPHA2L
1
Улучшенныепусковыехарактеристики
Обеспечивают обязательный пуск насоса после дол-
гого простоя в нерабочий период.
В случае блокировки ротора вал насоса будет пытать-
ся прокрутиться в обе стороны с частотой 3 Гц (3 раза
в секунду). Благодаря этому вал и рабочее колесо
смогут сами избавиться от мешающего запуску загряз-
нения без внешнего вмешательства мастера. В случае
если в течение 20 минут насос так и не сможет начать
работу, на его лицевой панели высветится сигнализи-
рующая ошибка с кодом E1.
РежимработыALPHA3сALPHAReader
Это уникальная функция насоса ALPHA3, позволя-
ющая легко провести профессиональную баланси-
ровку системы отопления с помощью модуля связи
ALPHA Reader.
ALPHA Reader считывает данные с насоса посредст-
вом светового диода, встроенного в насос, и фотоэле-
мента, встроенного в ALPHA Reader. Далее считанную
информацию ALPHA Reader передает на мобильное
устройство (см. рис. 14).
TM06 5810 0216
Рис.14.ALPHA Reader
1
ALPHA Reader (MI401) – это устройство для передачи данных от
насоса на мобильное устройство в одностороннем порядке. В ком-
плект поставки не входит, заказывается отдельно (99031685).
2
Grundfos GO Balance – единственное бесплатное мобильное прило-
жение из существующих на рынке, позволяющее сохранять и обра-
батывать информацию о системе, помещении и радиаторах. Перед
началом работы необходимо установить на мобильное устройство.
Активация/деактивациярежимасовместимости
сALPHAReader
Режим совместимости с ALPHA Reader активируется/
деактивируется (в предыдущий режим) однократным
удержанием кнопки [W/m
3
/h] в течение 3 секунд.
Возможна активация/деактивация режима совмести-
мости с ALPHA Reader в процессе работы насоса
путем настройки насоса в режиме III скорости).
См. более подробную информацию в Паспорте,
инструкции по монтажу и эксплуатации ALPHA Reader.

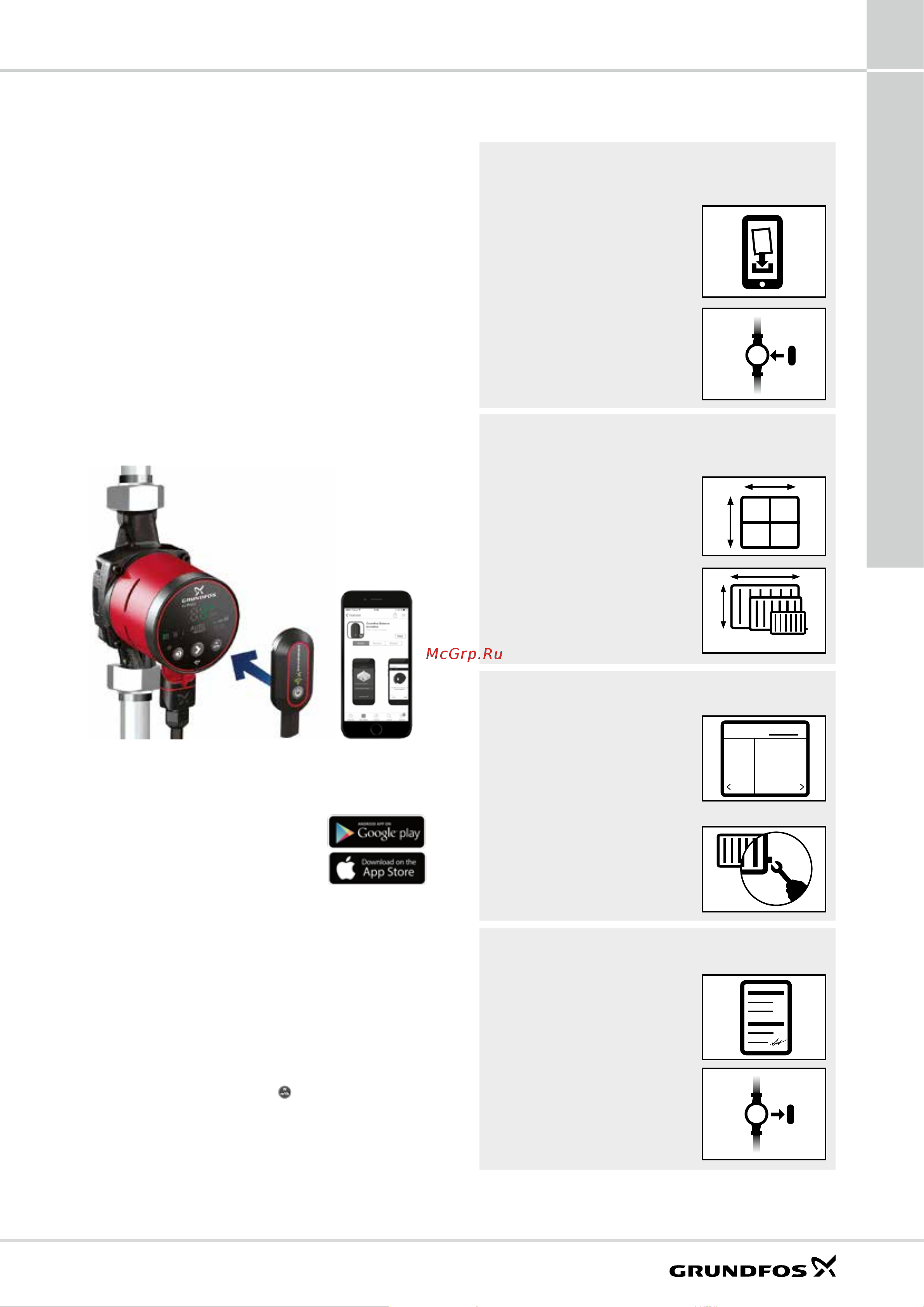

Какбыстропровестибалансировку
системыотопления?
1.
4.
Подготовка к балансировке системы отопления.
Выполняйте рекомендации поочередно шаг
за шагом.
Получите подробный отчет о результатах
проведения балансировки.
• Установите бесплатное
приложение GrundfosGO
Balance
2
на мобильное
устройство.
• Получите отчето прове-
дении профессиональной
балансировки с помощью
приложения GrundfosGO
Balance.
• Разместите ALPHAReader
на насос ALPHA3. Далее
действуйте согласно
рекомендациям.
• Не забудьте забрать
ALPHAReader!
2.
Введите необходимые данные о температуре
теплоносителя, отапливаемых помещениях
и радиаторах / системе «теплый» пол.
• Введите в GrundfosGO
Balance последовательно
данные о каждой отапливае-
мой комнате в доме и каждом
радиаторе / контуре «теплого»
пола.
• Измерьте с помощью
приложения GrundfosGO
Balance расход и напор
в каждом радиаторе / контуре
«теплого» пола.
Q,H
3.
Настройте каждый из радиаторов с помощью
балансировочного вентиля*.
• GrundfosGOBalance автома-
тически рассчитает рекомен-
дуемыезначениярасхода
для каждого радиатора / кон-
тура «теплого» пола, которые
позволят обеспечить помеще-
ние требуемым теплом.
• Настройте балансировоч-
ным вентилем текущее
значениерасхода для
каждого радиатора / контура
«теплого» пола до рекомен-
дуемого значения.
H
Текущий
расход
33 л/ч
50 л/ч
Рекомендуемый
расход
* Балансировка радиаторов может производиться либо балансиро-
вочным вентилем, либо преднастройкой термостатического вентиля,
в зависимости от конфигурации.
ALPHA3 Grundfos
GOBalance
2
ALPHA
Reader
1
