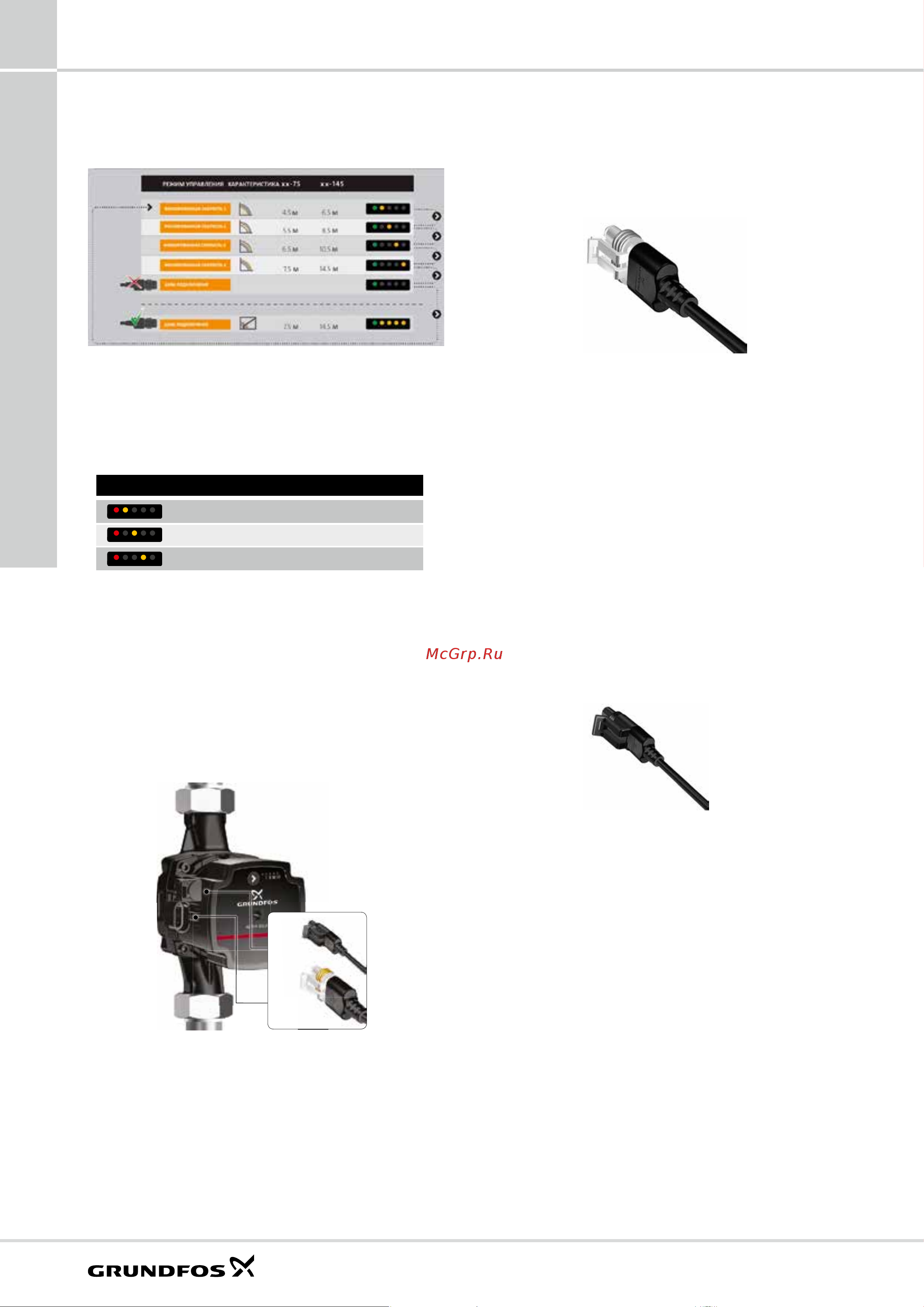

Циркуляционные насосы с «мокрым ротором»
68
ЦиркуляционныенасосыALPHASOLAR
4
Режимыуправления
• Внешнее управление ШИМ-сигналом с профилем С;
• Режим постоянной скорости (см. рис. 55).
Рис.55.Режимы управления
Индикацияошибок
Ошибки отображаются следующими LED-индикаторами
(см. рис. 56).
TM06 5820 0216
ИНДИКАЦИЯ ОШИБОК
Ротор заблокирован
Низкое входное напряжение
Электрическая ошибка
Рис.56.Индикация ошибок
РазъемынасосаALPHASOLAR
Насос ALPHA SOLAR имеет два разъема: разъем
питания и разъем ШИМ-сигнала.
РазъемШИМ-сигнала
Заводская установка: разъем ШИМ-сигнала закрыт
заглушкой (см. рис. 57).
TM06 5819 0216
ШИМ =
Питание =
Рис.57.Разъемы насоса ALPHA SOLAR
Штекеркабеляпитания
Насос ALPHA SOLAR подключается к питанию с помо-
щью штекера TE Superseal. Доступны переходники
для кабеля со штекерами Molex и Volex.
ШтекерпитанияTESuperseal
TM06 5820 0216
Рис.58.Штекер питания TE Superseal
Надежный
• Температуростойкий и огнестойкий
• Водостойкий
Безопасный
Защита от натяжения более чем на 100 Н.
Поставляется в комплекте с насосом.
Штекерсигнальногокабеля
Кабель управляющего сигнала состоит из трех про-
водов – провод входного сигнала, провод выходного
сигнала и общий провод (земля). Подключение кабеля
к блоку управления возможно с помощью штекера FCI
или TE Mini Superseal.
TEMiniSuperseal
TM06 5821 0216
Рис.59.TE Mini Superseal
Безопасный
Защита от натяжения более чем на 100 Н.
Поставляется в комплекте с насосом.
