Циркуляционные насосы с «мокрым ротором»
61
ЦиркуляционныенасосыCOMFORT
3
Режимконтролятемпературы
Регулирование насоса основывается на контроле темпе-
ратуры. Насос включается и выключается при достиже-
нии следующих температур перекачиваемой жидкости:
t
вкл.
= 36 °C + (t
max
– 36 °C) x 1/4;
t
выкл.
= 36 °C + (t
max
– 36 °C) x 1/2,
где:
t
вкл.
– температура перекачиваемой жидкости, при
которой насос включится;
t
выкл.
– температура перекачиваемой жидкости, при
которой насос отключится;
t
max
– max зарегистированное значение температуры
перекачиваемой жидкости.
Измерение температуры происходит обоими датчика-
ми. Насос включается, если один из датчиков показы-
вает температуру ниже t
вкл.
. Насос выключается, если
один из датчиков показывает температуру выше t
выкл
.
TM06 0947 1214
o
water
C
T
water
o
C
T
T
подачи
T
обратки

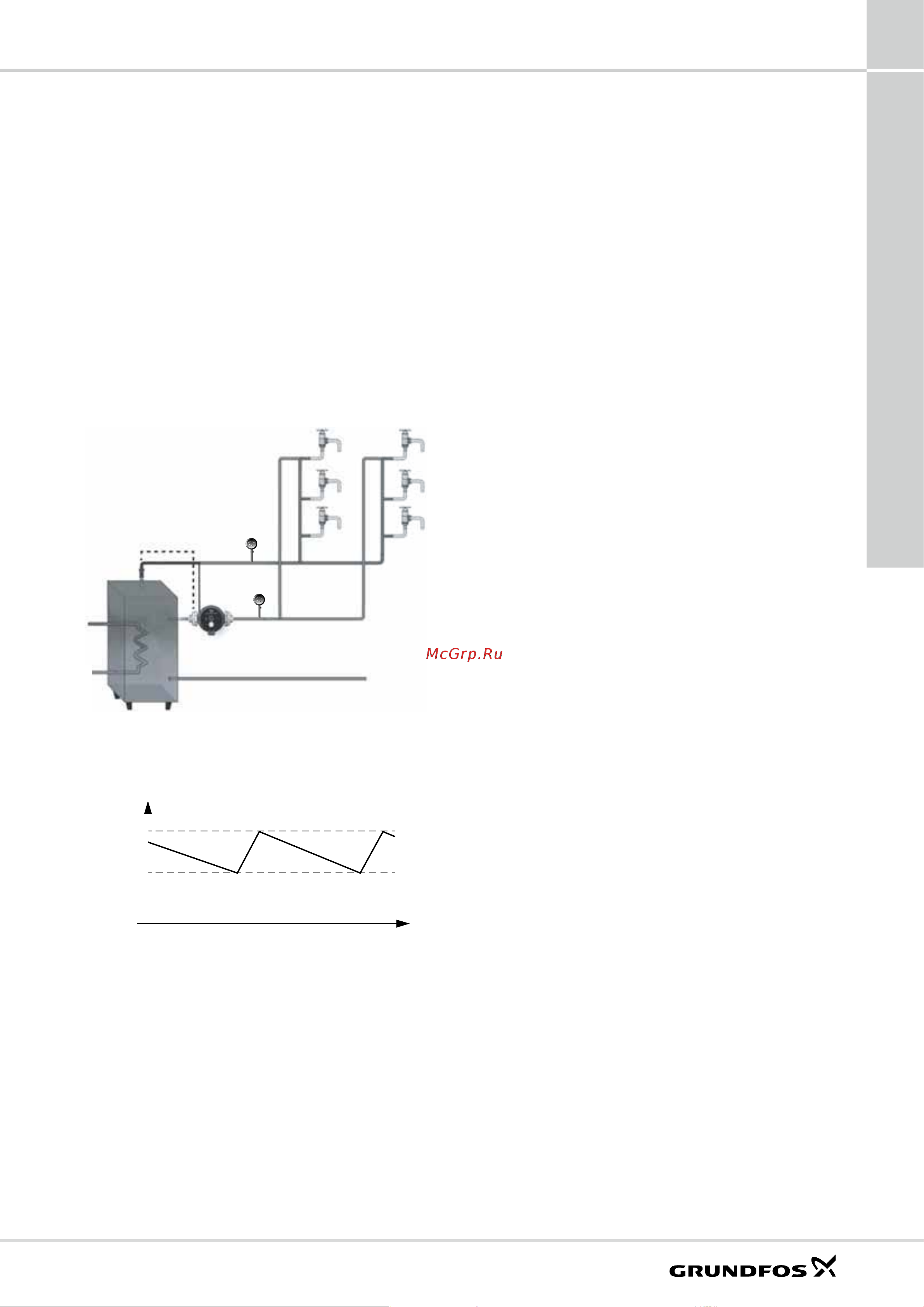

Рис.44.Насос COMFORT с AUTOADAPT с двумя датчиками
температуры в системе ГВС
TM06 0948 1214
T
подачи
Время
T
выкл.
T
вкл.
Рис.45.Режим контроля температуры
Постоянныйрежим
Насос работает непрерывно 100% времени.
КонструкциянасосовCOMFORTИ
COMFORTcAUTOADAPT
Циркуляционные насосы COMFORT И COMFORT
c AUTO
ADAPT выпускаются в нескольких вариантах
исполнения и различной монтажной длины, оснащены
отсечным вентилем и обратным клапаном или с пред-
усмотренной возможностью их последующей уста-
новки. Отсечной и обратный клапаны предназначены
для проведения обслуживания без дополнительного
перекрытия всасывающего и напорного патрубков.
Насосы оснащены сферическим ротором. В отличие
от обычного двигателя с «мокрым» ротором, в этих
насосах ротор совмещен с рабочим колесом. Статор
передает магнитное поле к ротору в водопроводящей
части насоса. Вариант исполнения с электродвига-
телем отделенным от корпуса насоса, обеспечива-
ет большую простоту технического обслуживания и
замены. Подшипник ротора смазывается перекачива-
емой жидкостью (см. рис. 52). Насосы имеют следую-
щие характеристики:
• детали, находящиеся в контакте с перекачиваемой
жидкостью, изолированы от статора, который
находится в герметичном кожухе из нержавеющей
стали;
• уменьшение трения в подшипнике и отсутствие
люфта обеспечивает значительное снижение
потребляемой мощности и шума.
ЭлектродвигательнасосовCOMFORT
иCOMFORTсфункциейAUTOADAPT
Насосы COMFORT оснащены однофазными электро-
двигателями с постоянными магнитами, соответствую-
щими ГОСТ Р 51317.6.2 и ГОСТ Р 51317.6.3.
Электродвигатель имеет защиту полного электрическо-
го сопротивления и тепловую защиту. Дополнительная
защита электродвигателя не требуется.
Класс защиты: IP 42.
Класс нагревостойкости изоляции: F.
