Husqvarna K6500 Ring [11/116] Kokkupanek ja reguleerimine
![Husqvarna K6500 Ring [11/116] Kokkupanek ja reguleerimine](/views2/2000369/page11/bgb.png)

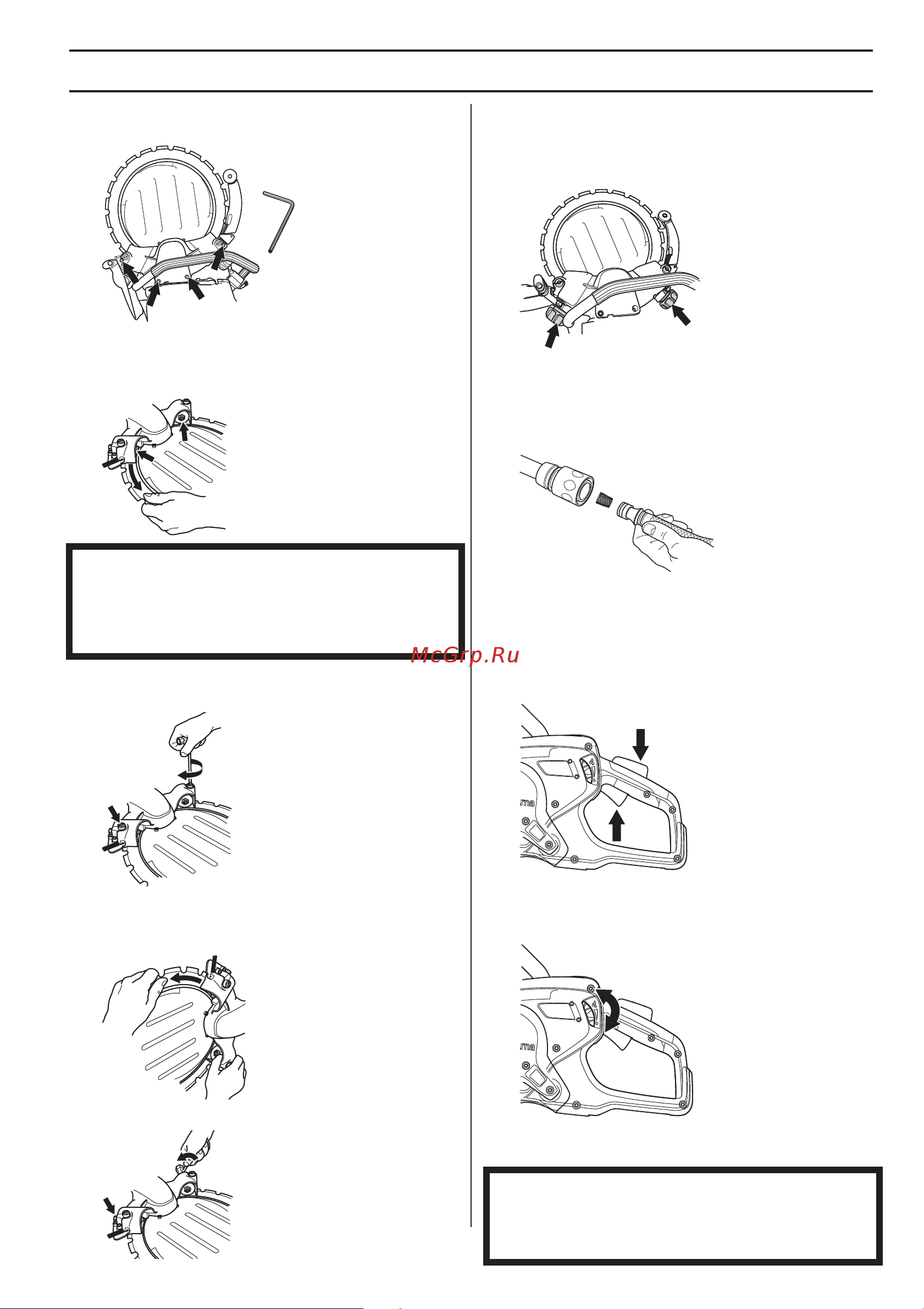

KOKKUPANEK JA REGULEERIMINE
Estonian – 11
• Paigaldage tugirulli kate ja kontrollige, et juhtrullikute
äärikud liiguksid oma kohal lõikeketta soones.
• Keerake neli kruvi korralikult kinni.
• Pöörake lõikeketast ja jälgige, kas tugirullid on surve all
lõikeketta vastas.
• Justeerige seadistamiskruvidest, nii et tugirullid oleksid
lõikekettaga kontaktis.
• Justeerige nii, et lõikeketta pöörlemisel saaksite hoida
kergelt pöialt tugirullide vastas. Tugirull peab lõikeketast
puudutama aeg-ajalt.
• Pingutage tugirullide katte kinnituskruvisid.
• Pöörake nüüd lõikeketast ja kontrollige, kas te saate
endiselt hoida pöialt rullide vastas, kui lõikeketas pöörleb.
• Keerake pingutusrattad korralikult kinni ja seade on
kasutamiseks valmis.
Ühendage jahutusvesi
Ühendage veevoolik veevärgiga. Avage ventiil, et vesi voolama
hakkaks. Vähim veevoolukiirus: 4 l/min. Tähelepanu: seadme
voolikunippel on varustatud filtriga.
Veevarutus
Kui päästik (A) sisse vajutada, avaneb veekraan.
Vee ventiil jääb avatuks ja gaasihoovastiku sulgur (1)
allavajutatuks seni, kuni gaasihoovastikku (2) hoitakse
sissevajutatuna.
Vee annustamine
Pöidlaga saab seadme töötamise ajal veevoolu seadistada.
Et lõikeketas kaua vastu peaks, peab lõikeketast korralikult
veega jahutama.
TÄHELEPANU! Seade peab olema vertikaalselt. Kui seade on
küljeli, on lõikeketta kaalu tõttu seda raske õigesti justeerida.
Väär justeerimine võib põhjustada lõikeketta kahjustumise.
Kui lõikeketas pöörleb aeglaselt või jääb seisma, katkestage
töö ketaslõikuriga ja kontrollige, milles on viga.
MÄRKUS! Veesurve ja veevoolu seadistamine on väga
oluline lõikeketta jahutamise ja tööea seisukohalt. Kui
jahutamine pole piisav, kannatavad juhtrullikud, tugirullid,
veoratas ja lõikeketas.
1
2
