LÕIKEKETTAD
Estonian – 9

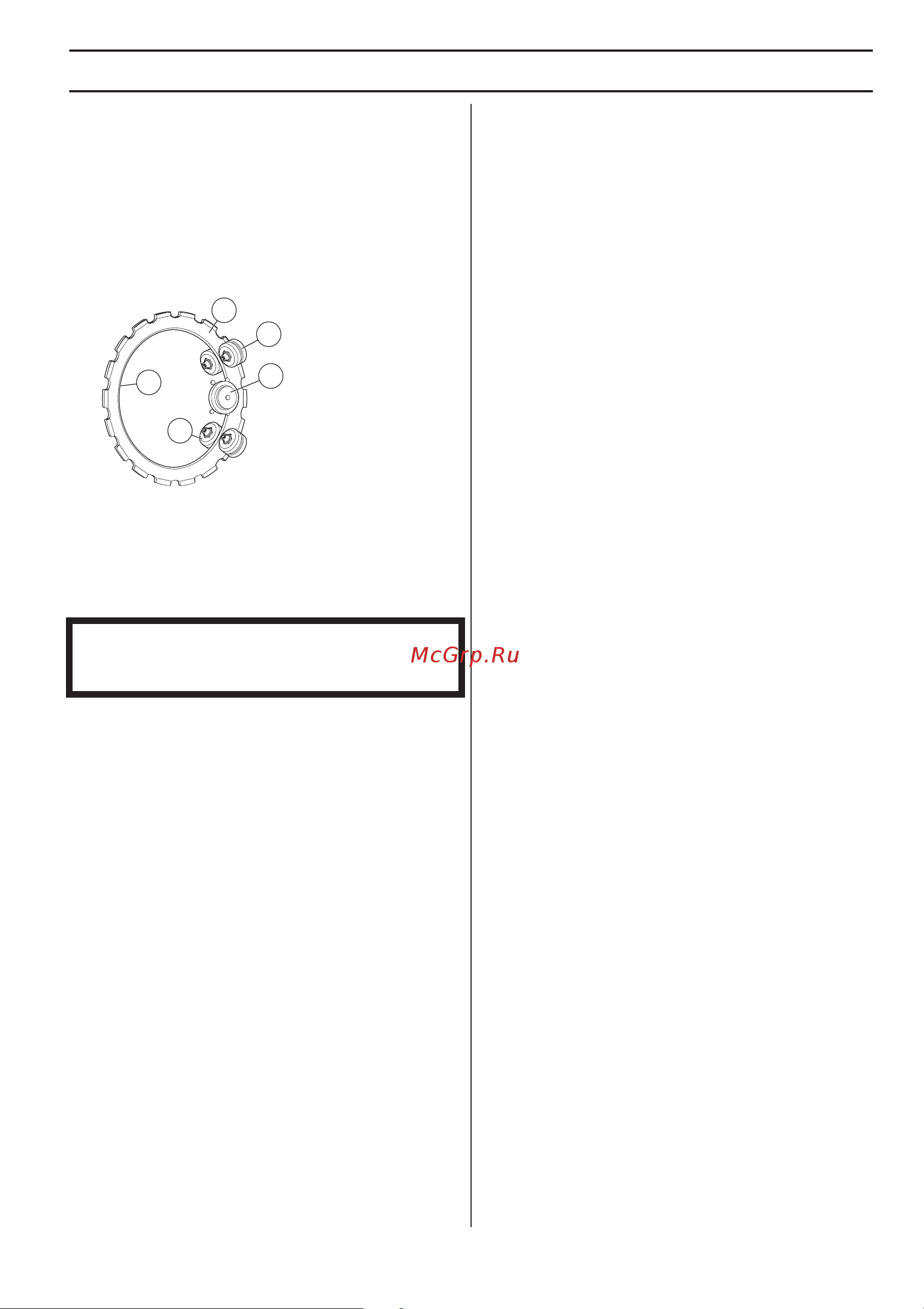

Ajam
Selle seadme ainulaadse konstruktsiooni tõttu ei ole veojõud
suunatud lõikeketta keskmesse. Lõikeketta juhtrullide äärikud
liiguvad lõikeketta uurdes. Juhtrullide vedrud suruvad rullid
välja, need omakorda suruvad lõikeketta V-kujulisele
siseservale, mis on veoratta V-kujulise uurde vastas. Veoratas
on paigaldatud võllile, mida mootor veorihmaga ringi veab.
Selle tulemusena lõikab teemantlõikeketas läbimõõduga 350
mm (14 tolli) lõike sügavusega 270 mm (10,6 tolli).
1 Lõiketera
2 Tugirullid
3 Veoratas
4 Juhtrullid
5 V-kujuline serv
Transport ja hoiustamine
• Veenduge, et masin on transportimisel ja hoiundamisel
kinnitatud ja lõikekettad korralikult kaitstud.
• Enne kasutamist veenduge, et lõikekettal poleks
hoiundamis- või transpordikahjustusi.
• Lõikeketast tuleb hoiustada kuivana.
MÄRKUS! Teemantketta tööea kestel tuleb rullide seadistust
kaks korda kontrollida - uue ketta paigaldamisel ja siis, kui
pool lõikeketast on ära kulunud.
1
2
3
5
4
