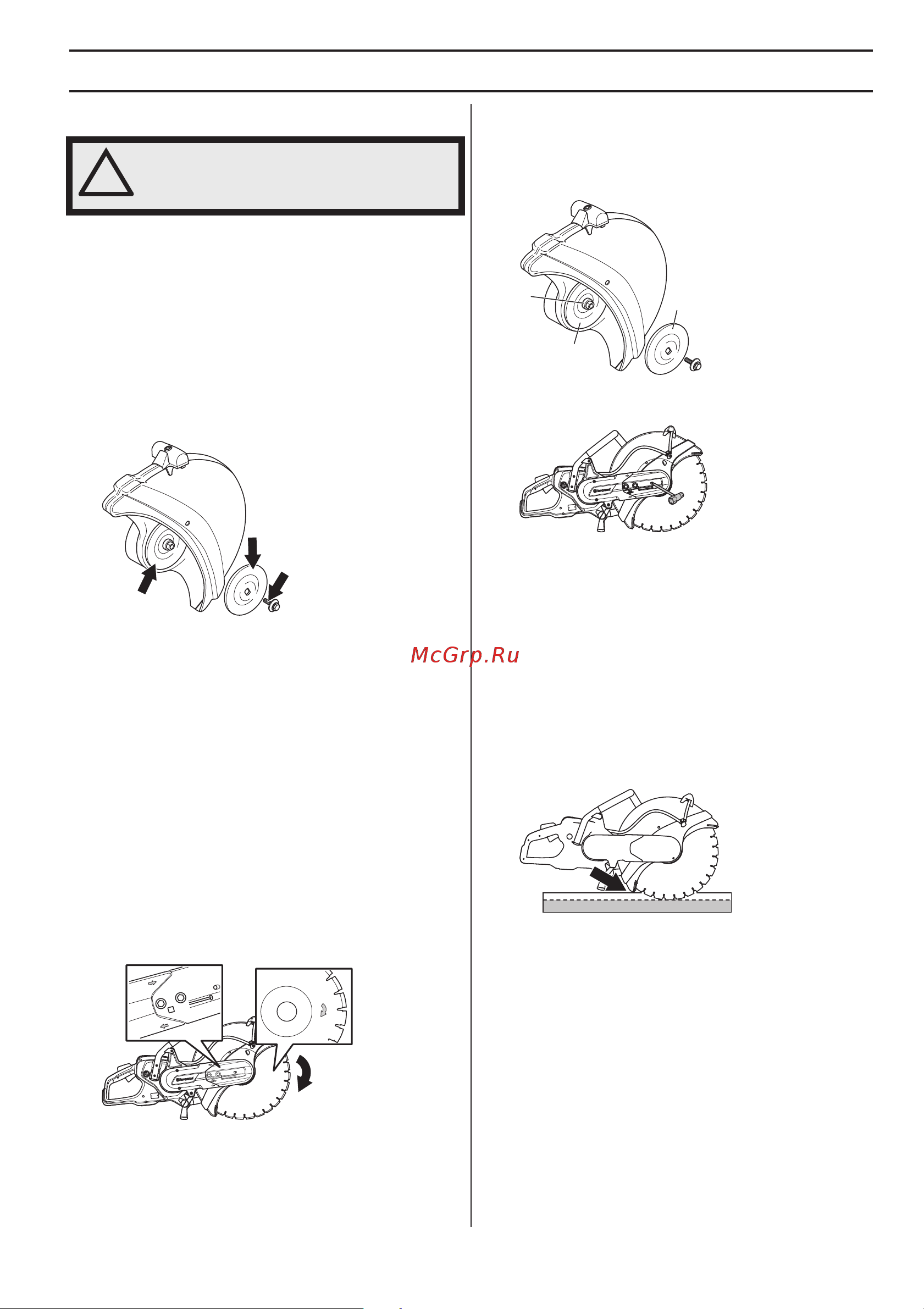

KOKKUPANEK JA REGULEERIMINE
Estonian – 11
Üldised näpunäited
Husqvarnai lõikekettad on heaks kiidetud kasutamiseks käes
hoitavate lõikuritega.
Veovõlli ja äärikute kontroll
Lõikeketta vahetamise ajal on vaja kontrollida ka äärikute ja
veovõlli seisundit.
• Kontrollige, et veovõlli keere oleks terve.
• Kontrollige, et lõikeketta ja äärikute kontaktpinnad oleksid
kahjustamata, õiges mõõdus, puhtad ja liiguksid õigesti
veovõllil.
Ärge kasutage äärikuid, kui nad pole kahjustusteta, sirged,
puhtad, kui nende servad pole terved. Ärge kasutage korraga
erinevate mõõtudega äärikuid.
Puksi kontrollimine
Seadme kinnitamiseks lõikeketta keskavasse kasutatakse
pukse.
• Kontrollige, et seadme spindli varrel olev puks vastab
lõikeketta keskava suurusele. Lõikekettale on kantud
keskava läbimõõdu tähis.
Lõikeketta pöörlemissuuna
kontrollimine
• Teemantlõikeketas peab olema nii paigaldatud, et ta
pöörleb noolega kettal näidatud suunas.
Seadme pöörlemissuunda näitavad lõikeõlal olevad nooled.
Lõikeketta paigaldamine
• Lõikeketas pannakse puksile (1) sisemise ääriku (2) ja
välimise ääriku (3) vahele. Äärikut keeratakse võllil, et leida
asend, milles ta sobib võllile.
• Lukustage vars. Pistke lõikepea avasse mõni tööriist ja
pöörake tera, kuni see lukustub.
• Lõikeketta kinnituskruvi pingutatakse jõumomendiga 15-
25 Nm.
Lõikeketta kate
Lõikeosa kaitse paigaldatakse nii, et selle tagumine ots
puudutaks lõigatavat materjali. Siis koonduvad lõikamisel
tekkivad sädemed ja osakesed kaitse alla ega lenda kasutaja
suunas.
Lõikeketta kaitse on hõõrdlukustuv.
• Suruge kaitsme otsad vastu tööelementi või reguleerige
kaitset reguleerimiskäepidemega. Kaitse peab olema alati
paigaldatud oma kohale.
Pööratav lõikepea
Seade on varustatud pööratava lõikepeaga, mis võimaldab
lõigata seina lähedalt või madalalt, arvestades üksnes
lõikeketta kaitsme paksust.
Kui lõikepea on pööratud, esineb tavapärasest suurem
tagasilöögi oht. Lõikeketas on seadme keskmest kaugemal,
mis tähendab, et käepide ja lõikeketas ei ole enam joondatud.
Seadet on raskem ohjeldada, kui tera tagasilöögi
ohupiirkonnas kinni kiilub. Lisateavet leiate tööjuhiste peatüki
osast "Tagasilöök".
See võib vähendada ka mõningaid seadme häid ergonoomilisi
omadusi. Pööratud lõikepeaga tuleks lõigata üksnes siis, kui
standardsel viisil lõigata ei õnnestu.
!
ETTEVAATUST! Enne puhastamist, osade
paigaldamist või hooldust tuleb toitejuhe
lahti ühendada.
1
2
3
