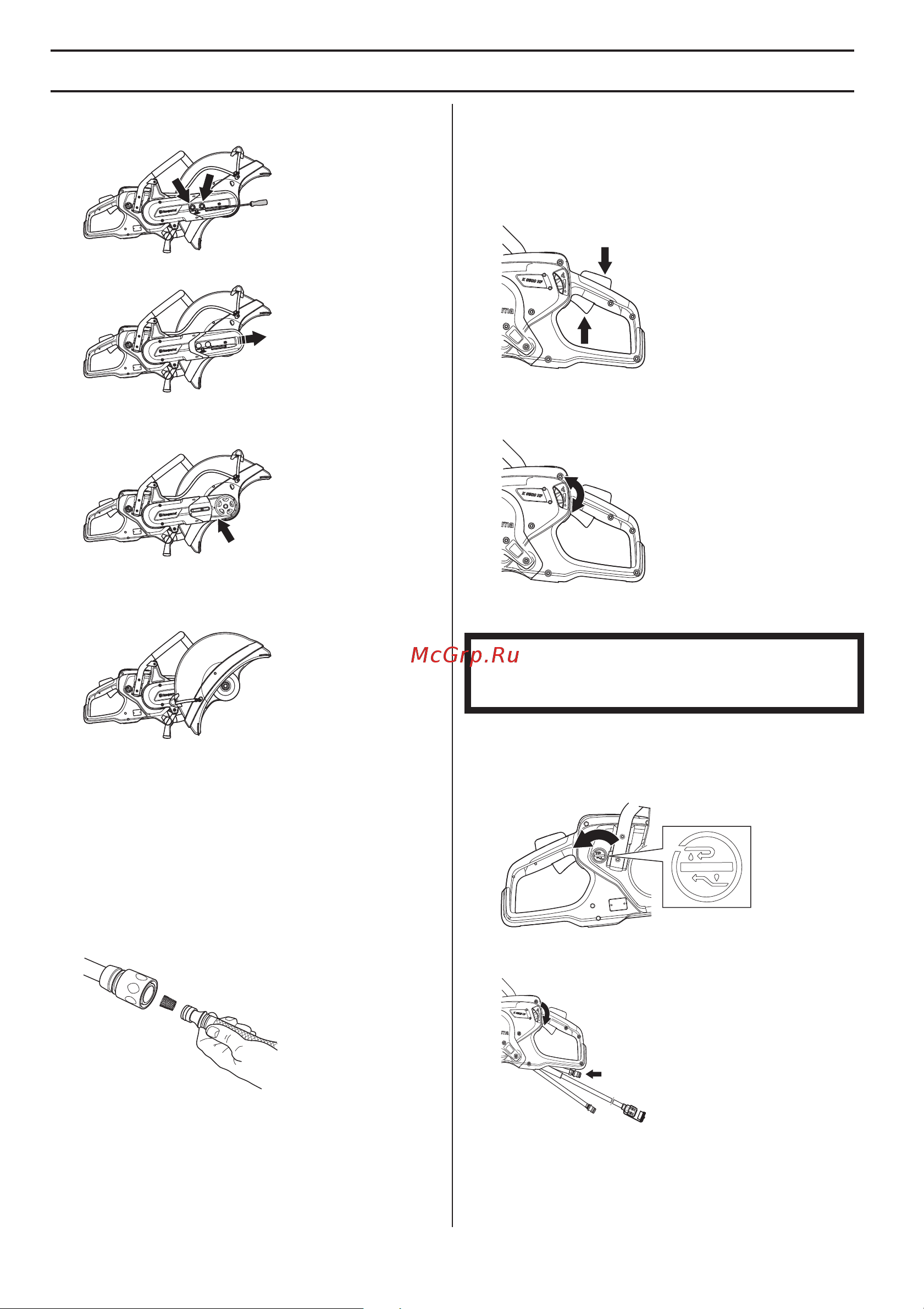

KOKKUPANEK JA REGULEERIMINE
12 – Estonian
• Keerake kaks polti lahti, seejärel keerake lõdvemaks
justeerimiskruvi, et rihma pinge väheneks.
• Seejärel keerake poldid lahti ja võtke maha rihmakaitse.
• Võtke terakaitsme küljest veevoolik ära.
• Võtke rihm rihmarattalt maha.
• Nüüd on lõikeosa lahti ja selle võib mootoriüksuse küljest
ära võtta.
• Eemaldage lõikepea ja kinnitage see lõikeõla teise serva.
• Kinnitage rihmakaitse pööratud lõikepea külge.
• Pingutage veorihma. Vaadake juhiseid peatükist
„Hooldus“.
• Märglõikuse puhul tuleb seadme külge kinnitada pikem
veevoolik.
Ühendage jahutusvesi
Ühendage veevoolik veevärgiga. Teavet madalaima lubatud
veevoolu kohta vt peatükist Tehnilised andmed. Seadme
voolikunippel on varustatud filtriga.
Veevarutus
Gaasihoovastiku sulguri (1) allavajutamisel avaneb vee ventiil.
Vee ventiil jääb avatuks ja gaasihoovastiku sulgur (1)
allavajutatuks seni, kuni gaasihoovastikku (2) hoitakse
sissevajutatuna.
Vee annustamine
Pöidlaga saab seadme töötamise ajal veevoolu seadistada.
Et lõikeketas kaua vastu peaks, peab lõikeketast korralikult
veega jahutama.
Kuivlõikamine
• Keerake parempoolset lülitit 180° jahutusvee
ümbersuunamiseks.
• Peatage veevool vasakpoolse nupuga. Jahutusvesi liigub
nüüd läbi tagasilaskevooliku.
TÄHELEPANU! Vee surve ja veevool on ketta jahutamise ja
tööea seisukohalt äärmiselt olulised. Ebapiisav jahutus
lühendab ketta tööiga.
1
2
