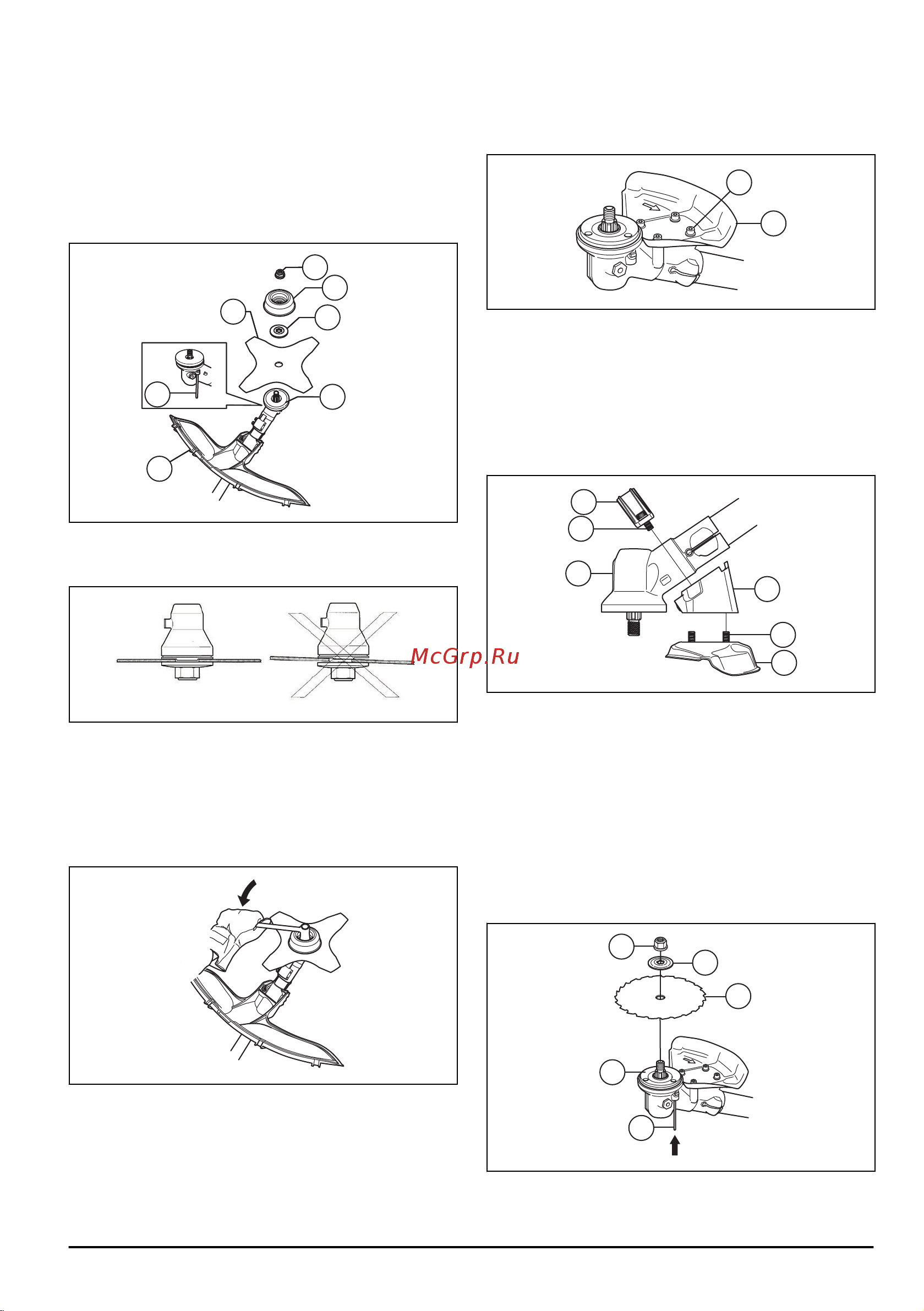

Husqvarna 545F [13/44] Установка режущего диска

3. Поворачивайте выходной вал до тех пор, пока

одно из отверстий ведущего диска (B) не

совместится с соответствующим отверстием

корпусе зубчатой передачи.

4. Вставьте стопорный штифт (С) в отверстие,

чтобы зафиксировать выходной вал.

5. Установите лезвие для травы (D), опорный

колпак (Е) и опорный фланец (F) на выходной

вал.

6. Убедитесь, что ведущий диск и опорный фланец

правильно

входят в центральное отверстие

лезвия для травы.

7. Установите гайку (G).

Затяните гайку торцевым гаечным ключом.

Держите ручку торцевого ключа рядом с

защитным щитком. Затяните гайку в

направлении, противоположном направлению

вращения режущего оборудования. Затяните ее

моментом 35-50 Нм.

Установка щитка режущего диска на 545FX,

545FXT и 545F

•

Установите щиток режущего диска (A) с помощью

4 винтов (L).

Установка щитка режущего диска 545FR,

545RX, 545RXT

Установите на корпус зубчатой передачи (D)

держатель (A) и кронштейн (B) с помощью 2

болтов (C).

2. Прикрепите к держателю (A) щиток режущего

диска (E) с помощью 4 болтов (F).

Установка режущего диска

Наденьте ведущий диск (A) на выходной вал.

2. Поворачивайте выходной вал до тех пор, пока

одно из отверстий ведущего диска не

совместится с соответствующим отверстием в

корпусе зубчатой передачи.

3. Вставьте стопорный штифт (B) в отверстие,

чтобы зафиксировать вал.

4. Установите режущий диск (C) и опорный фланец

(D) на выходной вал.

1018 - 003 - 20.11.2019 13
