Husqvarna 545F [14/44] Регулировка оснастки balance x 545fr 545rx
![Husqvarna 545F [14/44] Регулировка оснастки balance x 545fr 545rx](/views2/2000373/page14/bge.png)

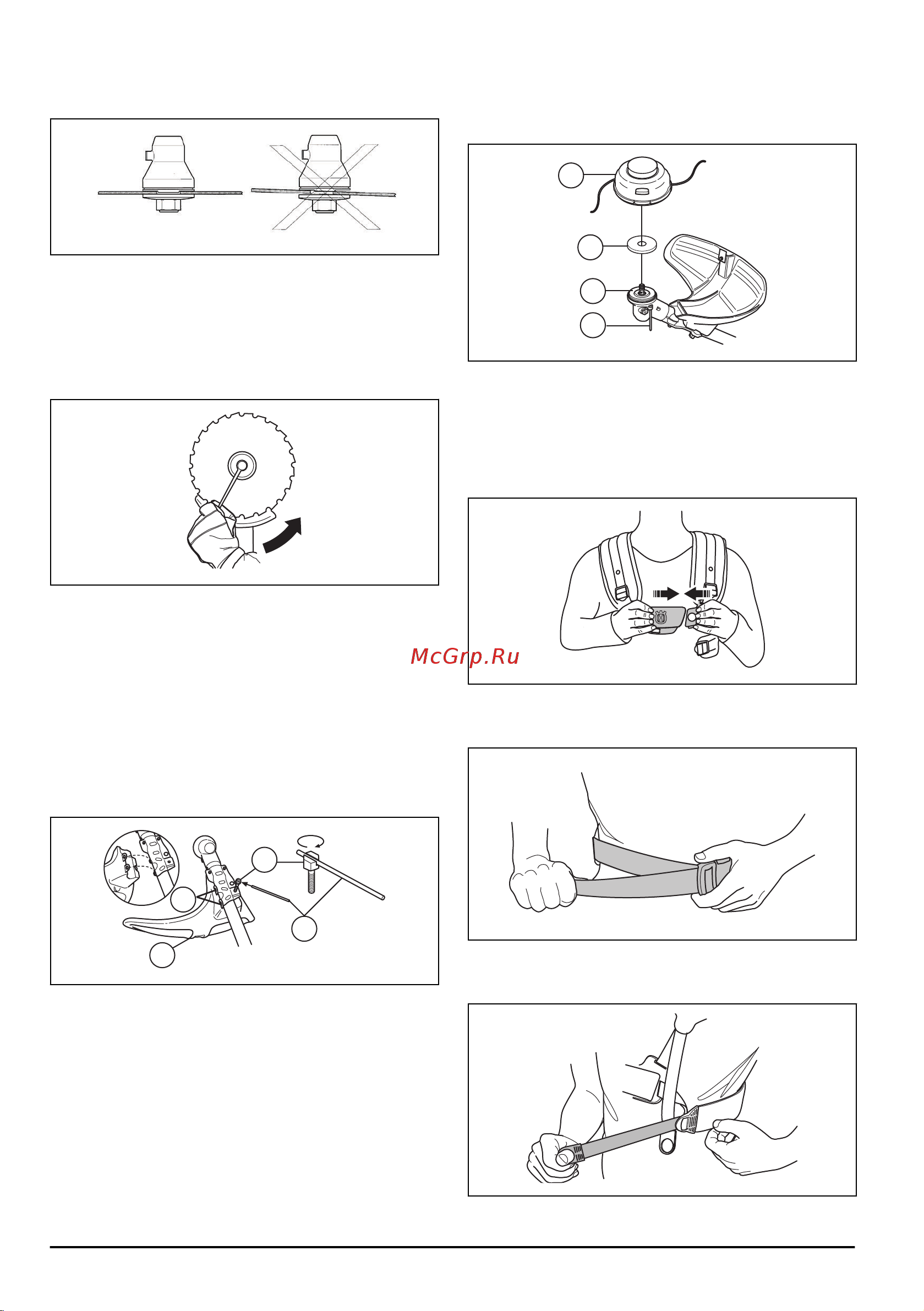

5. Убедитесь, что ведущий диск и опорный фланец
правильно
входят в центральное отверстие
лезвия для травы.
6. Установите гайку (E).
7.
Затяните гайку торцевым гаечным ключом.
Держите ручку торцевого ключа рядом с
защитным щитком. Затяните гайку в
направлении, противоположном направлению
вращения режущего оборудования. Затяните ее
моментом 35-50 Нм.
Установка щитка триммера или
комбинированного щитка
для головки
триммера и пластмассовых ножей
1. Навесьте щиток триммера/комбинированный
щиток (A) на два крючка на держателе пластины
(M).
2. Согните щиток вокруг штанги и закрепите его
болтом (L) на противоположной стороне штанги.
3. Вставьте стопорный штифт (C) в паз на головке
болта и затяните болт до упора.
L
A
M
C
Установка головки триммера или
пластмассового ножа
1.
Наденьте на выходной вал ведущий диск (В).
2. Совместите металлический колпак (P) с центром
направляющей диска на ведущем диске.
3. Поворачивайте выходной вал до тех пор, пока
одно из отверстий ведущего диска не
совместится с соответствующим отверстием в
корпусе зубчатой передачи.
4. Вставьте стопорный штифт (С) в отверстие,
чтобы
зафиксировать выходной вал.
5. Поверните головку триммера/пластмассовые
ножи (H) против часовой стрелки до фиксации.
B
H
P
C
Регулировка оснастки Balance X
545FR, 545RX
1.
Наденьте оснастку.
2. Соедините 2 части нагрудной пластины, как
показано на рисунке.
3. Туго затяните набедренный ремень. Убедитесь,
что набедренный ремень подвешен на
уровне
бедер.
4. Плотно затяните нагрудный ремень под левой
рукой. Нагрудный ремень должен
плотно
прилегать к телу.
14 1018 - 003 - 20.11.2019
