ОПИСАНИЕ
2.1 Список компонентов

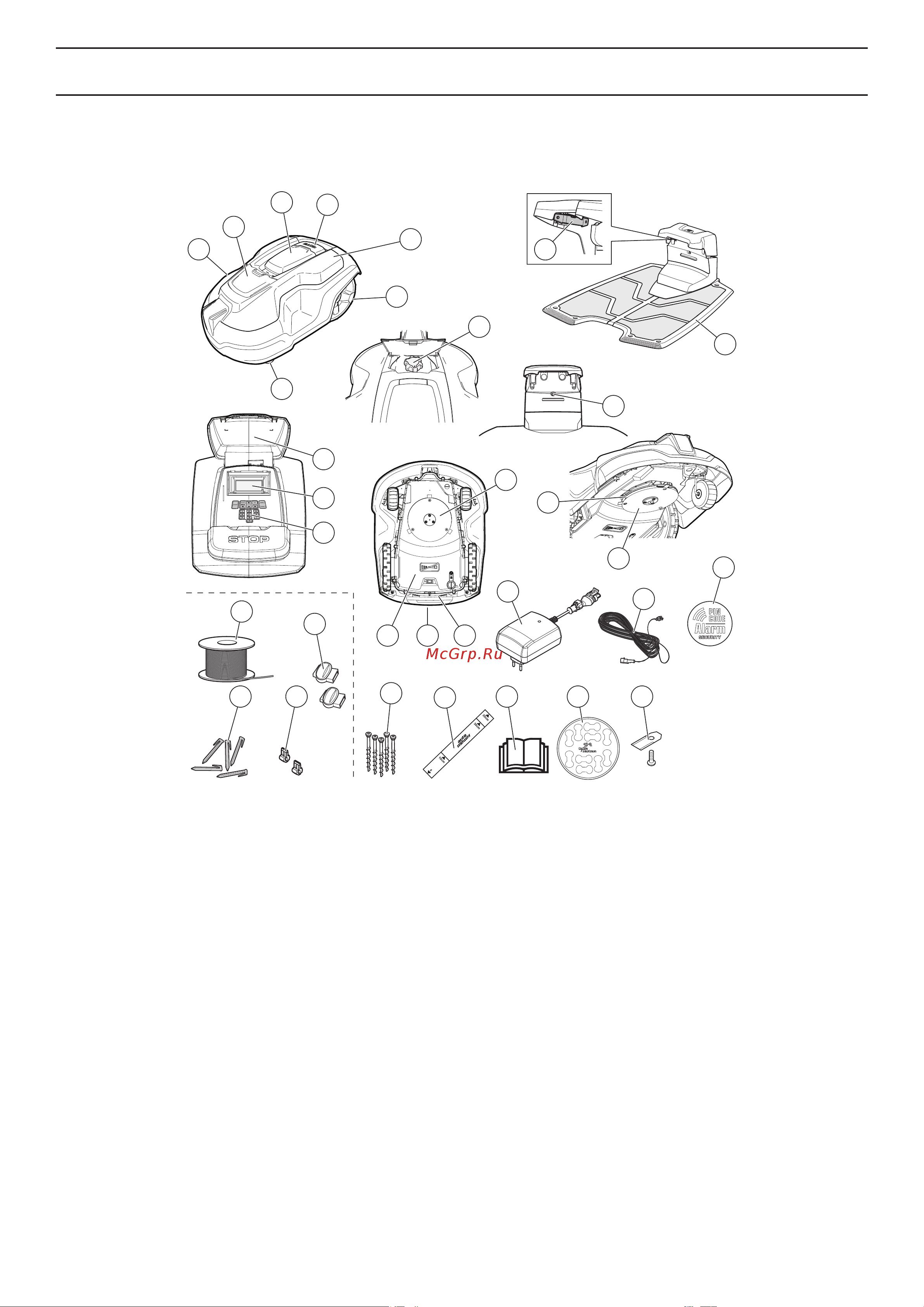

Номера на рисунке соответствуют следующим компонентам:
1. Корпус
2. Крышка регулятора высоты резки
3. Крышка дисплея и кнопочной панели
4. Кнопка STOP/Защелка крышки
5. Съемная крышка
6. Задние колеса
7. Передние колеса
8. Контактные шины
9. Регулятор высоты резки
10. Зарядная станция
11. Светодиодный индикатор состояния зарядной
станции, ограничительного и направляющего
проводов
12. Паспортная табличка
13. Дисплей
14. Кнопочная панель
15. Режущий механизм
16. Блок с электрокомпонентами, батареей и
двигателями
17. Рукоятка
18. Главный выключатель
19. Режущий диск
20. Защитная пластина
21. Источник питания (внешний вид источника
питания может различаться в зависимости от
страны)
22. Контурный провод для ограничения зоны
работы и направляющий провод*
23. Разъем для контурного провода*
24. Колышки*
25. Соединители для контурного провода*
26. Винты крепления зарядной станции
27. Линейка для прокладки ограничительного
провода (линейка снимается с корпуса)
28. Руководство по эксплуатации и краткое
руководство
29. Маркировка кабеля
30. Дополнительные ножи
31. Кабель низкого напряжения
32. Наклейка с предупреждением
*Входит в комплект для установки, не входит в комплект
поставки газонокосилки-робота
