Husqvarna Automower 430X 9676731-17 [30/88] Установка
![Husqvarna Automower 430X 9676731-17 [30/88] Установка](/views2/2000388/page30/bg1e.png)
Мин. 2 м
Максимальное
расстояние
мин. 30 см/12 дюймов
3023-011
G1
3012-1326
3023-009
3023-010
Мин. 2 м
G1
Russian - 30

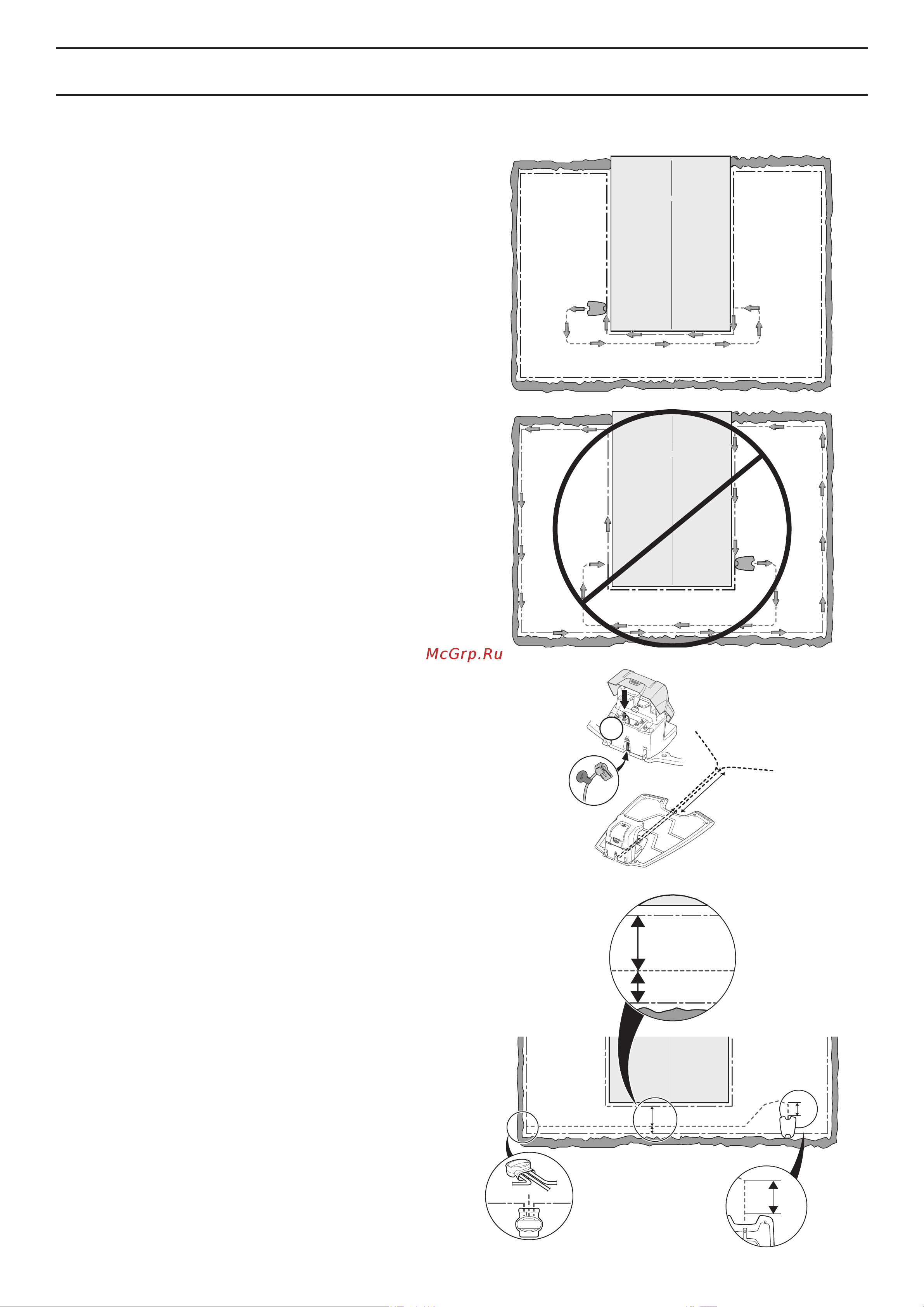

УСТАНОВКА
Прокладка и подсоединение
направляющего провода
1. Перед прокладкой и подсоединением
направляющего провода необходимо продумать
длину направляющего контура, особенно на
больших и сложных участках. Если длина
направляющего контура превышает 400 метров,
движение газонокосилки-робота вдоль него
может быть затруднено.
Направляющий провод вместе с частью
ограничительного контура формирует систему
под названием "направляющий контур",
обеспечивающую возврат газонокосилки
к зарядной станции. Ток в направляющем
контуре всегда течет влево в точке
соединения от направляющего провода к
ограничительному контуру. На двух рисунках
справа показано, что считается направляющим
контуром. На этих рисунках также хорошо
видно, что направляющий контур в рабочей
зоне может иметь разную длину в зависимости
от расположения зарядной станции.
2. Откиньте защитную крышку зарядной
станции и проведите направляющий провод
вверх по каналу, идущему к соединителю
направляющего контура.
3. Установите разъем на направляющий провод
таким же способом, как и на ограничительный
провод в разделе 3.5 "Подсоединение
ограничительного провода" на стр. 27.
Подсоедините его к контакту на зарядной
станции с маркировкой "G1".
4. Пометьте провода входящими в комплект
кабельными маркерами. Это позволит
правильно подсоединить провода, например,
после хранения зарядной станции в
помещении в зимний период.
5. Проведите направляющий провод прямо под
зарядной пластиной, а затем не менее чем в
2 м от переднего края пластины.
При прокладке направляющего провода
необходимо оставлять достаточно свободного
пространства слева от направляющего провода
(если смотреть по направлению к зарядной
станции). Расстояние между ограничительным
контуром и направляющим проводом должно
составлять не менее 30 см.
