• Nu porniți motorul atunci când capacele de protecție
sunt demontate. Există un pericol considerabil de
vătămări corporale cauzate de componentele mobile
sau fierbinți.
• Lăsați produsul să se răcească înainte de a efectua
lucrări de întreținere în compartimentul motorului.
• Cuțitele sunt ascuțite și pot provoca cu ușurință
tăieturi. Înfășurați o bandă de protecție în jurul
cuțitelor sau purtați mănuși de protecție atunci când
efectuați lucrări asupra acestora.
ATENŢIE: Citiți instrucțiunile de avertizare
de mai jos înainte de a utiliza produsul.
• Nu răsturnați motorul dacă ați demontat bujia sau
cablul de alimentare a aprinderii.
• Asigurați-vă că toate piulițele și șuruburile sunt
strânse corect și că echipamentul se află în stare
bună.
• Nu modificați regulatoarele. Dacă viteza este prea
mare, componentele mașinii pot fi deteriorate.
Consultați
Date tehnice la pagina 128
pentru
informații privind turația maximă permisă a motorului.
• Utilizarea produsului este aprobată numai cu
echipamentul furnizat sau recomandat de
producător.
Asamblarea
Introducere
AVERTISMENT: Arcul de întindere a curelei
de transmisie se poate rupe, cauzând
vătămări corporale. Purtați ochelari de
protecție atunci când montați sau demontați
capul tăietor.
Citiți cu atenție instrucțiunile de asamblare din manualul
proprietarului. Procedura de montare și demontare a
capului tăietor este indicată și pe o etichetă de pe
interiorul apărătorii frontale a produsului.

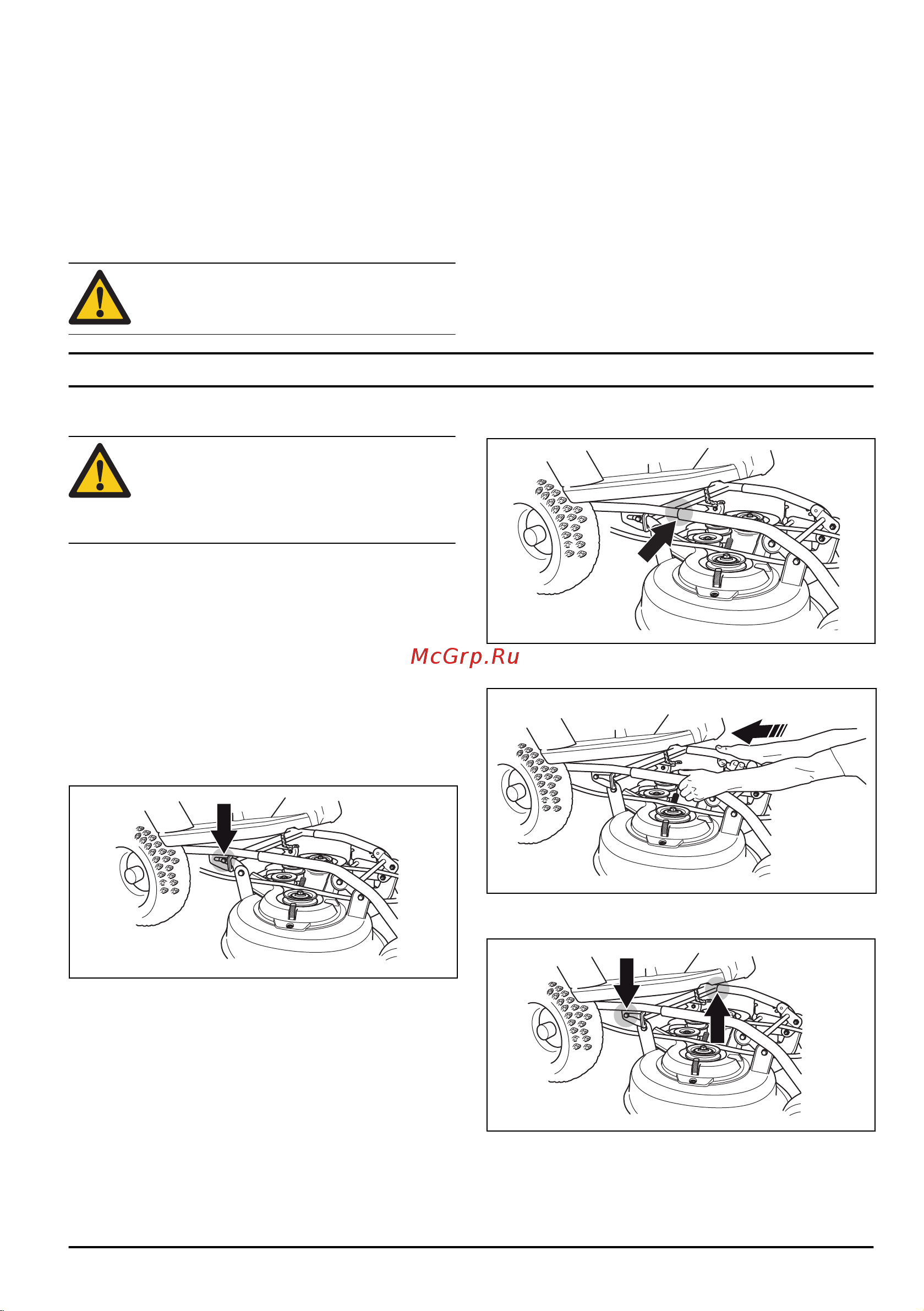

Montarea capului tăietor
1. Parcați produsul pe teren drept.
2. Cuplați frâna de parcare.
3. Împingeți capul tăietor în interior și asigurați-vă că
bolțurile de ghidare intră în canelurile de pe șasiul
echipamentului.
4. Aliniați țevile de pe capul tăietor cu țevile de pe
șasiul echipamentului.
5. Prindeți capul tăietor cu ambele mâini și împingeți-l
în interior.
6. Împingeți până când țevile și bolțurile ating partea din
spate.
516 - 001 - 26.01.2018 109
