3. Преместете скобите на маркуча от горивния
филтър с помощта на плоски клещи.
4. Извадете горивния филтър от краищата на
маркуча.
5. Натиснете новия горивен филтър в краищата на
маркуча. Нанесете течен миещ препарат по
краищата на горивния филтър, за да направите
свързването по-лесно.
6. Натиснете скобите за маркуча към горивния
филтър.
7. Закрепете защитния капак с 4-те винта.

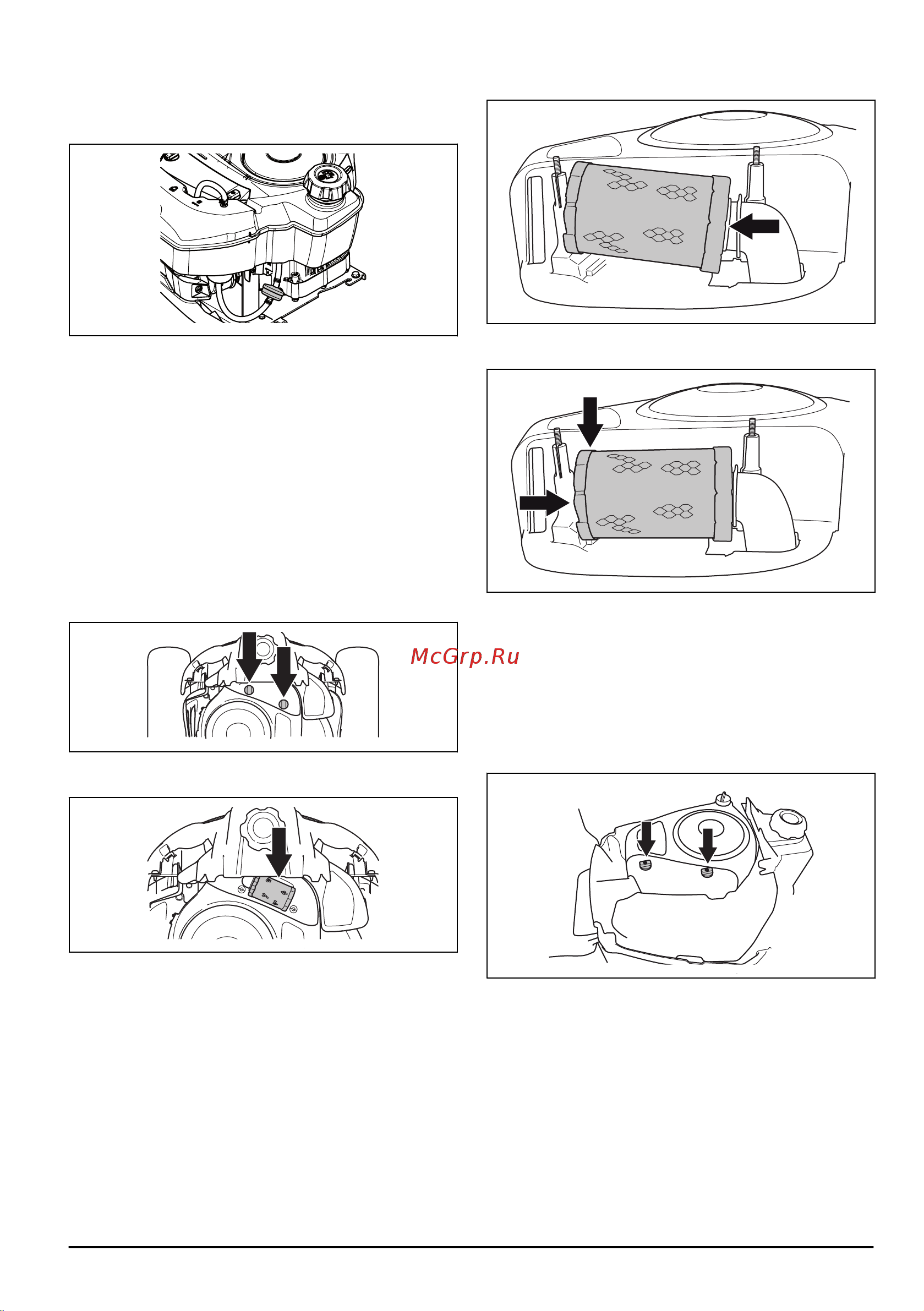

За да смените въздушния филтър,
R112C, R112C5
1. Отворете капака на двигателя.
2. Разхлабете фиксаторите, които държат капака на
въздушния филтър, и извадете капака.
3. Извадете патрона на въздушния филтър от
корпуса на филтъра.
4. Поставете нов патрон на въздушния филтър
върху въздушния маркуч.
5. Натиснете патрона на въздушния филтър на
правилна позиция.
6. Поставете капака на въздушния филтър и
затегнете фиксаторите.
За да смените въздушния филтър,
R115C
1. Отворете капака на двигателя.
2. Разхлабете фиксаторите, които държат капака на
въздушния филтър, и извадете капака.
516 - 001 - 26.01.2018
55
